Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603CA4001 ( PEX400AE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

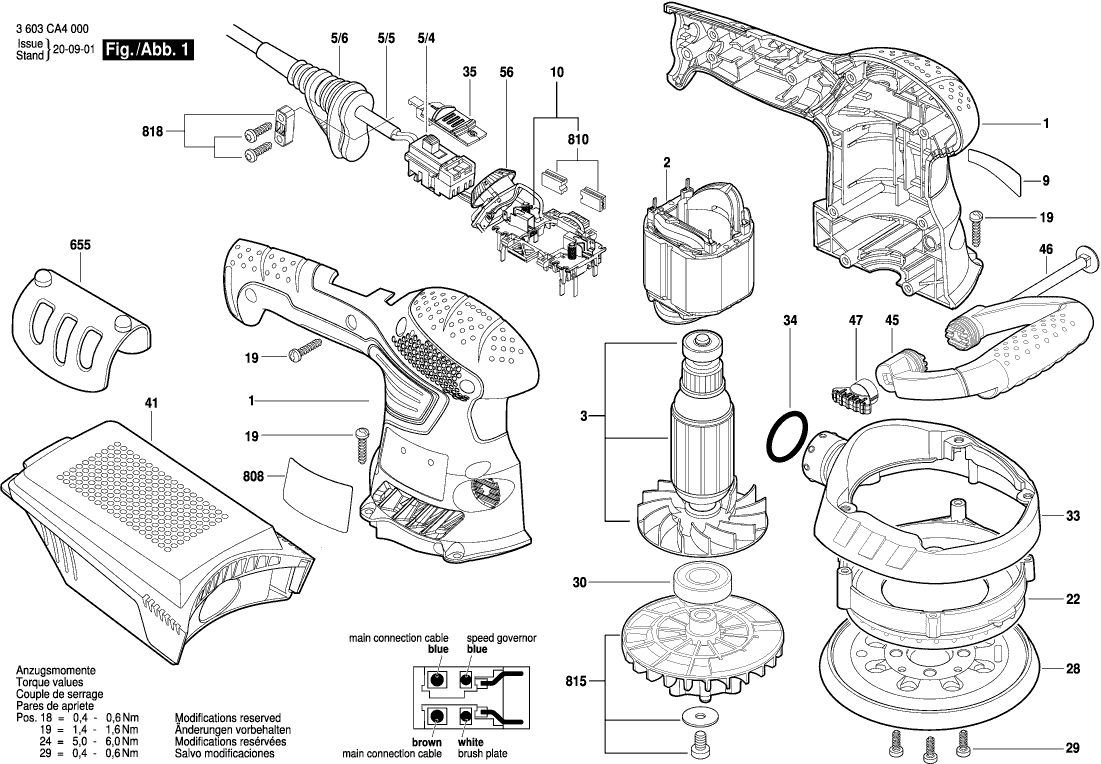

Disegni tecnici di Bosch 3603CA4001 ( PEX400AE )
Elenco parti di Bosch 3603CA4001 ( PEX400AE )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2609004181 | 18.19 | 22.19 | |
| Campo 230V | ||||
| 2 | 2609007868 | 13.93 | 16.99 | |
| Indotto | ||||
| 3 | 2609007867 | 26.84 | 32.74 | |
| Interruttore | ||||
| 5/4 | 1607200254 | 5.33 | 6.50 | |
| Cavo di alimentazione | ||||
| 5/5 | 2604460259 | 10.73 | 13.09 | |
| OCCHIELLO | ||||
| 5/6 | 2609003080 | 1.18 | 1.44 | |
| Morsetto del cavo | ||||
| 7 | 2601035004 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C0B9 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609004180 | 1.70 | 2.07 | |
| PORTA-SPAZZOLA | ||||
| 10 | 2609004170 | 6.54 | 7.98 | |
| Vite a testa ovale Torx 4x30 | ||||
| 18 | 2603490021 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Supporto | ||||
| 22 | 2609004915 | 6.54 | 7.98 | |
| Piastra levigatrice | ||||
| 28 | 2609004175 | 15.71 | 19.17 | |
| Vite a testa ovale Torx 4x30 | ||||
| 29 | 2610386516 | 1.18 | 1.44 | |
| Cuscinetto a sfere ad anello | ||||
| 30 | 2609005686 | 7.58 | 9.25 | |
| Cappello di aspirazione | ||||
| 33 | 2609004509 | 12.41 | 15.14 | |
| Anello O | ||||
| 34 | 160021007J | 1.18 | 1.44 | |
| Guida crosshd. MFK 700/B | ||||
| 35 | 2609004171 | 0.83 | 1.01 | |
| Contenitore di polvere | ||||
| 41 | 2609005842 | 10.73 | 13.09 | |
| Maniglia ausiliaria M10 | ||||
| 45 | 2609004187 | 8.45 | 10.31 | |
| Vite a testa cilindrica | ||||
| 46 | 2609004696 | 1.70 | 2.07 | |
| BOTTONE | ||||
| 47 | 2609004188 | 0.83 | 1.01 | |
| Attuatore RPM 230-240V | ||||
| 56 | 1607233419 | 15.71 | 19.17 | |
| Elemento di posizionamento | ||||
| 655 | 2609004646 | 2.24 | 2.73 | |
| Targhetta | ||||
| 808 | 160111A7HP | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2609000246 | 5.33 | 6.50 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 815 | 2609005197 | 33.45 | 40.81 | |
| Non più disponibile, nessuna sostituzione | ||||
| 818 | 1607000E4B | |||
