Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611C0A000 ( GSH27VC )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

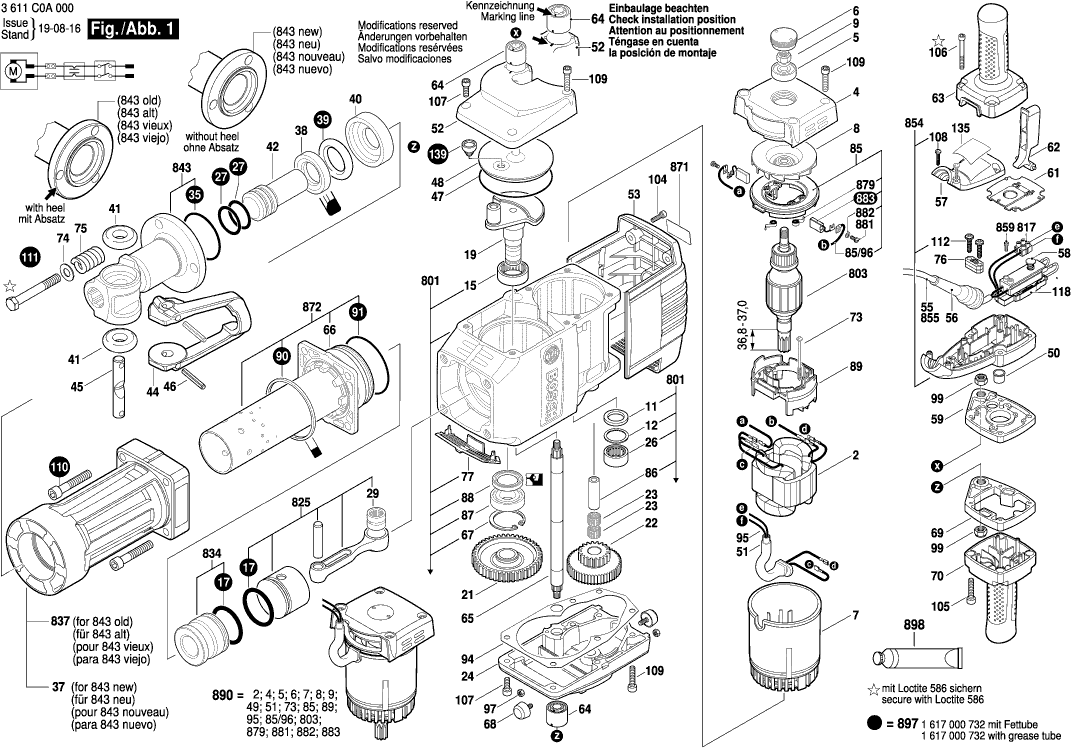

Disegni tecnici di Bosch 3611C0A000 ( GSH27VC )
Elenco parti di Bosch 3611C0A000 ( GSH27VC )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 160422052R | 113.29 | 138.21 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 4 | 160582023G | 23.75 | 28.98 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 5 | 1610900015 | 20.42 | 24.91 | |
| Tappo A Vite | ||||
| 6 | 1615500214 | 18.19 | 22.19 | |
| Custodia isolante | ||||
| 7 | 1615108104 | 26.84 | 32.74 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 8 | 1616610089 | 13.93 | 16.99 | |
| Dado esagonale | ||||
| 9 | 1613313000 | 2.24 | 2.73 | |
| Rondella in feltro D 20/14 2mm | ||||
| 11 | 1610108013 | 1.70 | 2.07 | |
| Disco di supporto | ||||
| 12 | 1610102616 | 2.24 | 2.73 | |
| CUSCINETTO A RULLINI | ||||
| 15 | 1610910091 | 29.75 | 36.30 | |
| Anello O | ||||
| 17 | 1610210210 | 11.88 | 14.49 | |
| Tagliatore di bordi | ||||
| 19 | 1600A014TX | 113.29 | 138.21 | |
| Ingranaggio Cilindrico | ||||
| 21 | 1616318009 | 101.94 | 124.37 | |
| Ingranaggio Cilindrico | ||||
| 22 | 1616328036 | 168.86 | 206.01 | |
| Assemblea di aghi rotanti | ||||
| 23 | 1610913005 | 6.54 | 7.98 | |
| Coperchio dell'ingranaggio | ||||
| 24 | 1600A014T0 | 91.56 | 111.70 | |
| CUSCINETTO A RULLINI | ||||
| 26 | 1610910092 | 26.84 | 32.74 | |
| Anello O | ||||
| 27 | 1610210213 | 5.33 | 6.50 | |
| CUSCINETTO A RULLINI | ||||
| 29 | 1610910097 | 26.84 | 32.74 | |
| Anello O | ||||
| 35 | 1610210211 | 6.54 | 7.98 | |
| Tubo di guida | ||||
| 37 | 1600A014T8 | 187.62 | 228.90 | |
| Disco di supporto | ||||
| 38 | 1600A014U0 | 7.58 | 9.25 | |
| Anello di smorzamento | ||||
| 39 | 1610290103 | 12.41 | 15.14 | |
| Flangia Intermedia | ||||
| 40 | 1600A014U1 | 23.75 | 28.98 | |
| Anello O | ||||
| 41 | 1610210008 | 4.70 | 5.73 | |
| Perno di percussione | ||||
| 42 | 1600A014TU | 81.47 | 99.39 | |
| Staffa di ritenuta | ||||
| 44 | 1618045026 | 168.86 | 206.01 | |
| Bullone di bloccaggio | ||||
| 45 | 1613103004 | 49.56 | 60.46 | |
| Perno di serraggio | ||||
| 46 | 2917760187 | 1.94 | 2.37 | |
| Anello O | ||||
| 47 | 1900210172 | 7.58 | 9.25 | |
| COPERTURA | ||||
| 48 | 1610516017 | 13.93 | 16.99 | |
| Manicotto di Protezione | ||||
| 50 | 3600421500 | 1.94 | 2.37 | |
| Guida cavo | ||||
| 51 | 1610703057 | 4.70 | 5.73 | |
| Custodia del ventilatore | ||||
| 52 | 1600A014T5 | 26.84 | 32.74 | |
| Cappuccio di copertura STM 1800 | ||||
| 53 | 1615500414 | 91.56 | 111.70 | |
| Guida cavo | ||||
| 56 | 1610703055 | 7.58 | 9.25 | |
| Coperchio dell'interruttore | ||||
| 57 | 1615500418 | 4.70 | 5.73 | |
| Interruttore on-off | ||||
| 58 | 1617200124 | 36.85 | 44.96 | |
| Piastra Intermedia | ||||
| 59 | 1600A014U2 | 67.25 | 82.04 | |
| Protezione contro la polvere | ||||
| 61 | 1615700059 | 5.83 | 7.11 | |
| Cricchetto di commutazione | ||||
| 62 | 1612026153 | 4.10 | 5.00 | |
| Maniglia TSC 55 | ||||
| 63 | 1615132124 | 40.61 | 49.54 | |
| Barra di torsione in gomma | ||||
| 64 | 1616334000 | 23.75 | 28.98 | |
| Albero Dentato | ||||
| 65 | 1613060005 | 49.56 | 60.46 | |
| Anello di riserva | ||||
| 66 | 1610290101 | 60.65 | 73.99 | |
| Anello di bloccaggio | ||||
| 67 | 2916660023 | 4.10 | 5.00 | |
| Paracolpi in gomma | ||||
| 68 | 1613465001 | 4.70 | 5.73 | |
| Piastra Intermedia | ||||
| 69 | 1600A014U3 | 55.25 | 67.40 | |
| Maniglia TSC 55 | ||||
| 70 | 1615132125 | 44.82 | 54.68 | |
| Vite della piastra | ||||
| 73 | 1603435036 | 1.18 | 1.44 | |
| Molla a disco | ||||
| 74 | 2916160010 | 1.94 | 2.37 | |
| Molla compressione | ||||
| 75 | 1614614009 | 7.58 | 9.25 | |
| Morsetto di fissaggio | ||||
| 76 | 1611302015 | 1.70 | 2.07 | |
| Bussola di bloccaggio | ||||
| 77 | 1615500431 | 3.31 | 4.04 | |
| PORTA-SPAZZOLA | ||||
| 85 | 1614336045 | 29.75 | 36.30 | |
| Cavo di connessione | ||||
| 85/96 | 1614448037 | 7.58 | 9.25 | |
| Bullone di cuscinetto | ||||
| 86 | 1610300033 | 15.71 | 19.17 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 87 | 1610900027 | 23.75 | 28.98 | |
| Guarnizione labiale dell'albero rotante | ||||
| 88 | 1610283016 | 7.58 | 9.25 | |
| SPACCATURA | ||||
| 89 | 1610009008 | 2.71 | 3.31 | |
| Anello rettangolare | ||||
| 90 | 1611015061 | 2.24 | 2.73 | |
| Anello O | ||||
| 91 | 1610210212 | 1.94 | 2.37 | |
| Piastra di tenuta | ||||
| 94 | 1611015021 | 1.94 | 2.37 | |
| Fascio di cavi DUO 110 | ||||
| 95 | 1614413010 | 5.83 | 7.11 | |
| Dado esagonale | ||||
| 97 | 2915011007 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 99 | 3613313500 | 2.24 | 2.73 | |
| Vite a brugola | ||||
| 104 | 2910141201 | 1.94 | 2.37 | |
| Vite microincapsulata | ||||
| 105 | 2914551188 | 2.24 | 2.73 | |
| Vite microincapsulata | ||||
| 106 | 2914551189 | 0.83 | 1.01 | |
| Vite a brugola | ||||
| 107 | 2910141242 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 108 | 2603490023 | 0.83 | 1.01 | |
| Vite a brugola | ||||
| 109 | 2910141248 | 1.18 | 1.44 | |
| Vite a brugola | ||||
| 110 | 2910141356 | 1.94 | 2.37 | |
| Vite esagonale | ||||
| 111 | 1613414024 | 5.33 | 6.50 | |
| Vite a testa ovale Torx 4x30 | ||||
| 112 | 1613490021 | 1.18 | 1.44 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 118 | 1614503011 | 29.75 | 36.30 | |
| Piastra di Riferimento | ||||
| 135 | 1611110H20 | 2.71 | 3.31 | |
| Tappo H03 Kiba DF700 | ||||
| 139 | 1610508050 | 1.70 | 2.07 | |
| Custodia del motore | ||||
| 801 | 1617000726 | 441.61 | 538.76 | |
| Indotto | ||||
| 803 | 1614011139 | 271.34 | 331.03 | |
| FERMAGLIO PER CAVO | ||||
| 817 | 1611091006 | 1.18 | 1.44 | |
| Gruppo di montaggio del pistone | ||||
| 825 | 1617000727 | 60.65 | 73.99 | |
| Percussore | ||||
| 834 | 1617000728 | 73.72 | 89.94 | |
| Tubo di guida | ||||
| 837 | 1600A01BG9 | 233.78 | 285.21 | |
| Frizione dell'utensile | ||||
| 843 | 1607000C8U | 388.20 | 473.60 | |
| Cassa dell'interruttore | ||||
| 854 | 1617000730 | 20.42 | 24.91 | |
| Vite a testa cilindrica | ||||
| 859 | 2910011088 | 0.83 | 1.01 | |
| Targhetta | ||||
| 871 | 160111A3H5 | 1.94 | 2.37 | |
| Tubo del martello | ||||
| 872 | 1617000731 | 342.01 | 417.25 | |
| Molla a spirale AGC 18 | ||||
| 879 | 1614652001 | 2.71 | 3.31 | |
| Vite a testa ovale Torx 4x30 | ||||
| 881 | 1613490005 | 1.94 | 2.37 | |
| Rondella elastica | ||||
| 882 | 1610151007 | 0.83 | 1.01 | |
| KIT DI SERVIZIO 115V | ||||
| 883 | 1617000425 | 23.75 | 28.98 | |
| Motore montato su flangia | ||||
| 890 | 1617000733 | 653.75 | 797.58 | |
| Set Di Parti di Consumo | ||||
| 897 | 1617000732 | 101.94 | 124.37 | |
| Tubo di Grasso 45 ml | ||||
| 898 | 1615430015 | 33.45 | 40.81 | |
