Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601A9C501 ( GSB21-2RE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

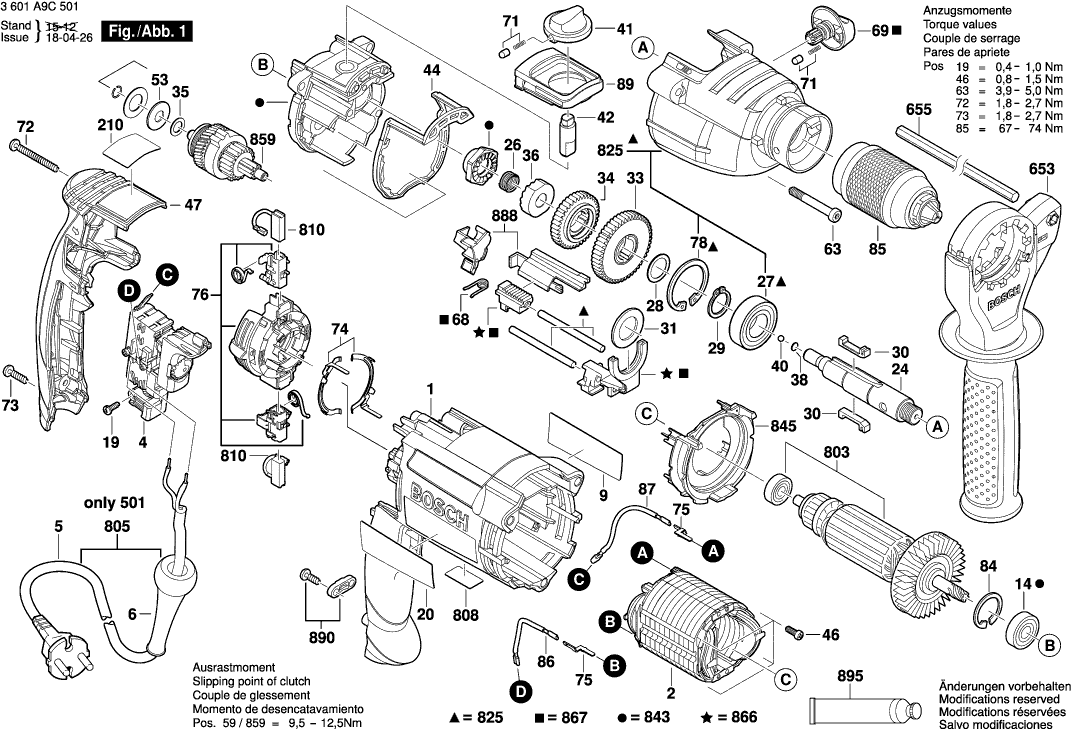

Disegno tecnico del modello Bosch 3601A9C501 ( GSB21-2RE )


Disegno tecnico 1
Clicca per ingrandire

Elenco parti di ricambio del modello Bosch 3601A9C501 ( GSB21-2RE )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Custodia del motore
1 2605105141 20.42 24.91
Campo 230V
2 2604220727 20.42 24.91
Interruttore
4 2607200664 20.42 24.91
OCCHIELLO
6 2600707078 2.24 2.73
Targhetta del produttore GBH 2000
9 2601115904 1.94 2.37
CUSCINETTO A SFERE OSC 18
14 2600905095 9.53 11.63
Vite a testa ovale Torx 4x30
19 2603490017 1.70 2.07
Piastra di Riferimento
20 2601115903 1.94 2.37
Mandrino di Perforazione
24 2606135148 20.42 24.91
Molla compressione
26 2604616013 1.94 2.37
CUSCINETTO A SFERE OSC 18
27 1900905163 8.45 10.31
Rondella di compensazione
28 2600100695 1.18 1.44
Anello di bloccaggio
29 2916650008 1.18 1.44
Chiave Piana
30 2602300032 2.71 3.31
Rondella di ritenzione 1,8 MM DI SPESSORE
31 2600101671 1.18 1.44
Ingranaggio Cilindrico
33 2606317086 6.54 7.98
Ingranaggio Cilindrico
34 2606317098 9.53 11.63
Rondella di compensazione
35 2600101047 1.18 1.44
Rondella di ritenzione 1,8 MM DI SPESSORE
36 2600190105 1.94 2.37
Rondella di regolazione 0,4 MM DI SPESSORE
38 2600000021 1.18 1.44
Rondella di regolazione 0,4 MM DI SPESSORE
38 2600000030 1.18 1.44
Rondella di regolazione 0,4 MM DI SPESSORE
38 2600000031 1.18 1.44
Palla
40 1903230009 0.83 1.01
Palla
40 1903230010 0.83 1.01
Palla
40 2603230007 0.83 1.01
Pulsante rotativo D34 M6/8T blu
41 2602026168 1.70 2.07
Albero di controllo Z=20
42 2603120064 2.24 2.73
Disco di tenuta
44 2601015091 2.71 3.31
Vite della piastra
46 2603435086 1.18 1.44
Coperchio del alloggiamento VERDE
47 2605132070 10.73 13.09
Molla a disco
53 2600550008 1.18 1.44
Vite senza testa
63 2603435085 0.83 1.01
Molla compressione
68 2604616014 0.83 1.01
Pulsante rotativo D34 M6/8T blu
69 2602026117 1.70 2.07
Cappuccio a cricchetto
71 2600590006 1.18 1.44
Vite a testa ovale Torx 4x30
72 2603490027 0.83 1.01
Vite a testa ovale Torx 4x30
73 2603490022 0.83 1.01
Contatto Intercambiabile
74 2601324062 1.18 1.44
CONTATTO
75 2601099260 1.70 2.07
Piastra della spazzola
76 1614336086 13.93 16.99
Anello di bloccaggio
78 2916660014 1.18 1.44
Anello di bloccaggio
84 2916660008 1.70 2.07
Mandrino senza chiave
85 2608572143 60.65 73.99
Cavo di connessione
86 1614448014 1.94 2.37
Cavo di connessione
87 2604448338 2.24 2.73
Schermo della lampadina
89 2605510206 1.94 2.37
Piastra di Riferimento
210 2601115906 1.94 2.37
Maniglia ausiliaria M10
653 2602025184 20.42 24.91
Fermo di profondità TSF 55 EBQ
655 1613001009 2.71 3.31
Indotto
803 2604011401 55.25 67.40
Cavo di alimentazione
805 2604460912 18.19 22.19
Targhetta
808 160111A330 1.94 2.37
KIT DI SERVIZIO 115V
810 1617000525 8.45 10.31
Carter del ingranaggio
825 2605806882 44.82 54.68
Ponte di cuscinetto
843 2605700946 36.85 44.96
Anello deflettore d'aria
845 2600148016 2.24 2.73
TRASMISSIONE SA
859 2606309941 40.61 49.54
Scivolo di regolazione
866 2602033018 3.31 4.04
Cremagliera dentata
867 2606308925 4.70 5.73
Piastra di bloccaggio
888 2601328900 2.24 2.73
Set di fissaggio
890 2607001305 3.31 4.04
Tubo di Grasso 45 ml
895 3605430003 23.75 28.98
