Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601F45703 ( GSA24VE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

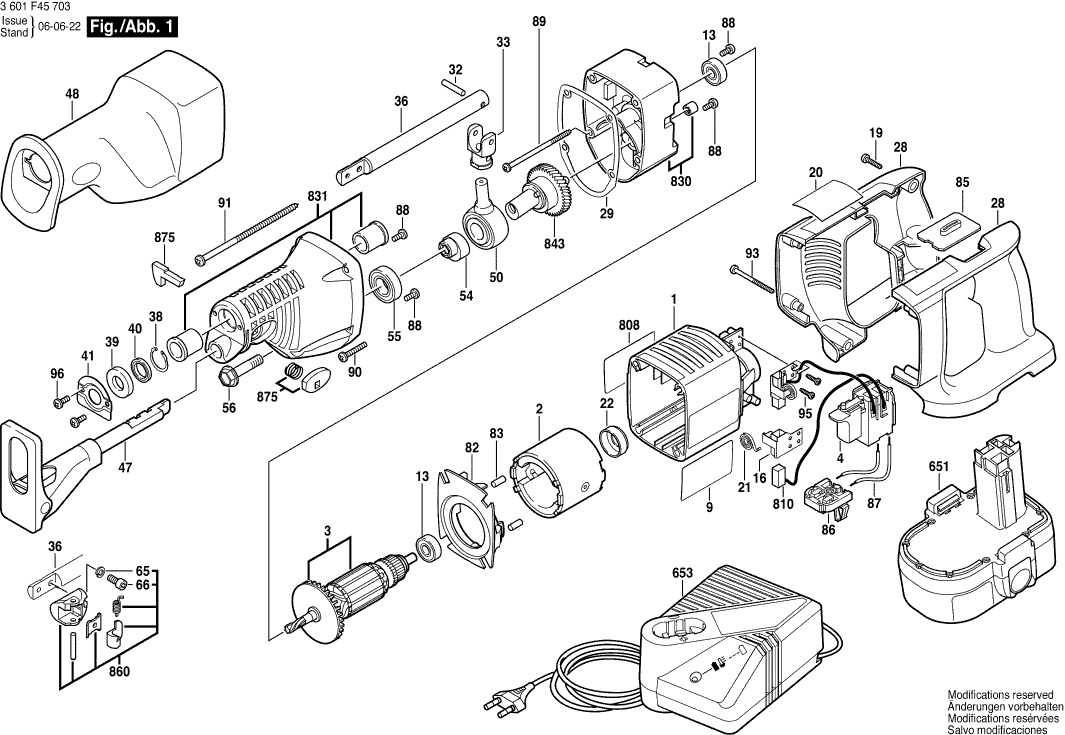

Disegno tecnico del modello Bosch 3601F45703 ( GSA24VE )
Elenco parti di ricambio del modello Bosch 3601F45703 ( GSA24VE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 2610995800 | 13.93 | 16.99 | |
| Custodia del polo 14,4-24V | ||||
| 2 | 2610942109 | 18.19 | 22.19 | |
| Indotto | ||||
| 3 | 2610909088 | 81.47 | 99.39 | |
| Interruttore on-off | ||||
| 4 | 2610995801 | 23.75 | 28.98 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2610907679 | 2.71 | 3.31 | |
| CUSCINETTO A SFERA | ||||
| 13 | 1619P01511 | 5.33 | 6.50 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2610995803 | 2.71 | 3.31 | |
| VITE C M4X35 | ||||
| 19 | 2610315386 | 1.18 | 1.44 | |
| Piastra di Riferimento | ||||
| 20 | 2610907680 | 2.71 | 3.31 | |
| Molla a spirale AGC 18 | ||||
| 21 | 1619P14306 | 2.71 | 3.31 | |
| Rondella piana | ||||
| 22 | 2610990845 | 1.18 | 1.44 | |
| Maniglia TSC 55 | ||||
| 28 | 2610917458 | 11.88 | 14.49 | |
| Disco di tenuta | ||||
| 29 | 2610995849 | 3.31 | 4.04 | |
| Spina Cilindrica | ||||
| 32 | 2917530101 | 2.24 | 2.73 | |
| Fork LHS 225 EQ | ||||
| 33 | 2610995810 | 55.25 | 67.40 | |
| ASTA CONICA | ||||
| 36 | 2610912954 | 33.45 | 40.81 | |
| Anello di bloccaggio | ||||
| 38 | 2610027867 | 3.31 | 4.04 | |
| Rondella in feltro D 20/14 2mm | ||||
| 39 | 2610030004 | 1.70 | 2.07 | |
| Sigillo dell'albero | ||||
| 40 | 2610995815 | 7.58 | 9.25 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 41 | 2610995816 | 6.54 | 7.98 | |
| Piastra di base | ||||
| 47 | 2610995821 | 20.42 | 24.91 | |
| Cappuccio di Isolamento | ||||
| 48 | 2610995826 | 36.85 | 44.96 | |
| Piastra oscillante | ||||
| 50 | 2610995840 | 73.72 | 89.94 | |
| Manicotto | ||||
| 54 | 2610995827 | 6.54 | 7.98 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 55 | 2610015361 | 12.41 | 15.14 | |
| Bullone | ||||
| 56 | 2610995829 | 7.58 | 9.25 | |
| Rondella elastica | ||||
| 65 | 2916683006 | 1.18 | 1.44 | |
| Vite a brugola | ||||
| 66 | 2910131152 | 1.70 | 2.07 | |
| Piastra di deviazione | ||||
| 82 | 2610995833 | 5.83 | 7.11 | |
| Interruttore di cambio | ||||
| 85 | 2610995835 | 5.83 | 7.11 | |
| Portacontatto | ||||
| 86 | 1609280362 | 29.75 | 36.30 | |
| CAVO CON SPINA | ||||
| 87 | 2610907407 | 3.31 | 4.04 | |
| VITE C M4X35 | ||||
| 88 | 2610907504 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 89 | 2610991306 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 90 | 2610908547 | 1.94 | 2.37 | |
| Vite della piastra | ||||
| 91 | 2610995848 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 93 | 1619P01446 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 95 | 1619P00220 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 96 | 1619P01491 | 0.83 | 1.01 | |
| Pacchetto di Batterie 24V,2,0Ah,NiCd | ||||
| 651 | 2607335445 | 342.01 | 417.25 | |
| Pacco Batteria 24V,2,6Ah,NiMh | ||||
| 651 | 2607335561 | 342.01 | 417.25 | |
| Caricabatterie veloce EU 230/7,2-24V, 1h | ||||
| 653 | 2607224425 | 130.32 | 158.99 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225027 | 113.29 | 138.21 | |
| Caricabatterie veloce GB 230/7,2-24V, 30 min | ||||
| 653 | 2607225029 | 101.94 | 124.37 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607224429 | 101.94 | 124.37 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607224427 | 91.56 | 111.70 | |
| Targhetta | ||||
| 808 | 1619P01436 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2610918932 | 11.88 | 14.49 | |
| Piastra di supporto AGC 18 | ||||
| 830 | 2610995813 | 73.72 | 89.94 | |
| Carcasa Frontale | ||||
| 831 | 2610995814 | 73.72 | 89.94 | |
| Ingranaggio Elicoidale | ||||
| 843 | 2610995817 | 130.32 | 158.99 | |
| Porta Lama | ||||
| 860 | 2610995820 | 13.93 | 16.99 | |
| PIASTRA DI FERMO | ||||
| 875 | 2610995825 | 6.54 | 7.98 | |
| Paracolpi in gomma | ||||
| 883 | 3602391503 | 1.70 | 2.07 | |
