Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601F64700 ( GKS55CE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

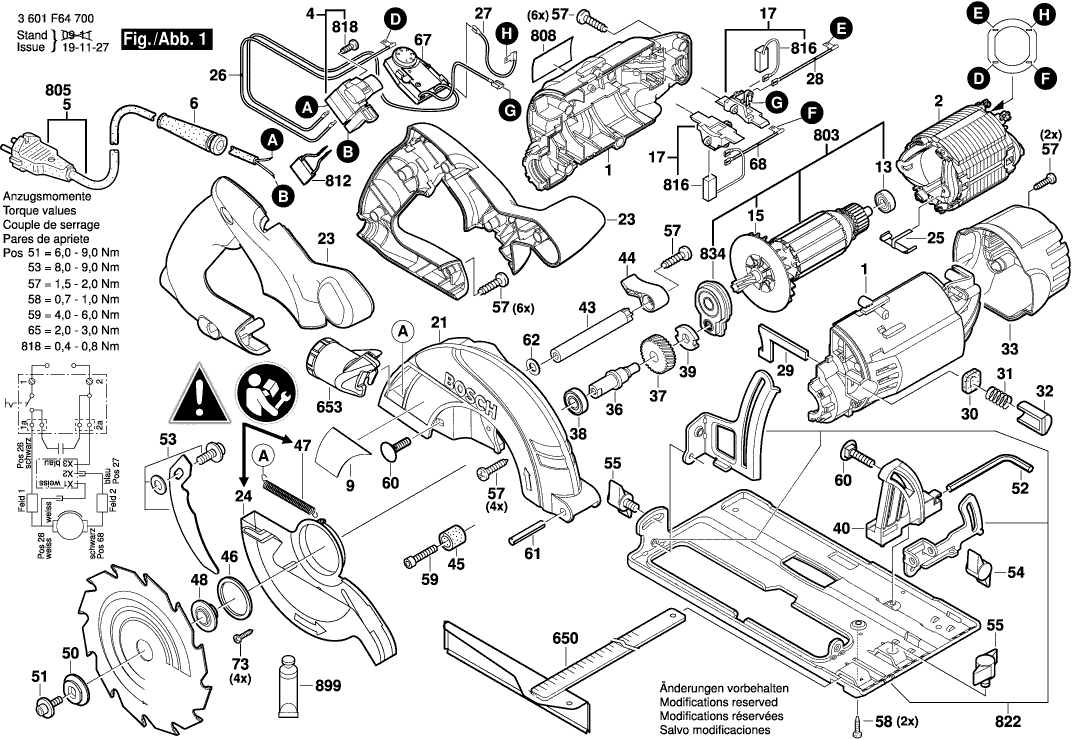

Disegno tecnico del modello Bosch 3601F64700 ( GKS55CE )
Elenco parti di ricambio del modello Bosch 3601F64700 ( GKS55CE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108244 | 20.42 | 24.91 | |
| Campo 230V | ||||
| 2 | 1604220346 | 29.75 | 36.30 | |
| Interruttore | ||||
| 4 | 1607200198 | 12.41 | 15.14 | |
| Cavo di alimentazione | ||||
| 5 | 1607000386 | 15.71 | 19.17 | |
| OCCHIELLO | ||||
| 6 | 2600703017 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118A98 | 1.70 | 2.07 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 5.00 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1606610145 | 2.24 | 2.73 | |
| Piastra della spazzola | ||||
| 17 | 1604336050 | 18.19 | 22.19 | |
| Coperchio Protettivo | ||||
| 21 | 1605510335 | 29.75 | 36.30 | |
| Maniglia TSC 55 | ||||
| 23 | 1605500248 | 10.73 | 13.09 | |
| Protezione pendolo HK 85 | ||||
| 24 | 1605510265 | 12.41 | 15.14 | |
| Molla di contatto | ||||
| 25 | 1601290010 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 26 | 1604449024 | 1.70 | 2.07 | |
| Cavo di connessione | ||||
| 27 | 1604449017 | 1.70 | 2.07 | |
| Cavo di connessione | ||||
| 28 | 1604449025 | 1.70 | 2.07 | |
| Leva di sicurezza | ||||
| 29 | 1601900005 | 1.70 | 2.07 | |
| Guarnizione in feltro | ||||
| 30 | 1601015033 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 31 | 1604610018 | 1.18 | 1.44 | |
| Pulsante AGC 18 | ||||
| 32 | 1603231019 | 1.18 | 1.44 | |
| Coperchio del alloggiamento VERDE | ||||
| 33 | 1605500242 | 7.58 | 9.25 | |
| ALBERO DI TRASMISSIONE | ||||
| 36 | 1603124140 | 7.58 | 9.25 | |
| Ingranaggio Cilindrico | ||||
| 37 | 1606320601 | 10.73 | 13.09 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 38 | 1600905031 | 5.33 | 6.50 | |
| Disco A Griglia | ||||
| 39 | 1600190044 | 1.18 | 1.44 | |
| Angolo di smussatura | ||||
| 40 | 1608190027 | 3.31 | 4.04 | |
| Distanziali | ||||
| 43 | 1600360004 | 1.94 | 2.37 | |
| Leva di serraggio | ||||
| 44 | 1602002006 | 1.18 | 1.44 | |
| Paracolpi in gomma | ||||
| 45 | 1600305002 | 1.18 | 1.44 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 46 | 1600102024 | 1.70 | 2.07 | |
| Molla di estensione | ||||
| 47 | 1604650019 | 2.24 | 2.73 | |
| Flangia di serraggio | ||||
| 48 | 1605703133 | 4.70 | 5.73 | |
| Rondella elastica | ||||
| 50 | 1605703108 | 2.24 | 2.73 | |
| Vite a brugola | ||||
| 51 | 1603414007 | 1.18 | 1.44 | |
| Cacciavite Spostato | ||||
| 52 | 1907950006 | 3.12 | 3.81 | |
| Chiave a brugola | ||||
| 52 | 2610364015 | 2.71 | 3.31 | |
| Coltello divisorio CS 50 EBG | ||||
| 53 | 1600025022 | 4.70 | 5.73 | |
| BOTTONE | ||||
| 54 | 1603339005 | 2.24 | 2.73 | |
| Vite a Farfalla M6 | ||||
| 55 | 1603480017 | 2.24 | 2.73 | |
| Vite a testa ovale Torx 4x30 | ||||
| 57 | 2603490022 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 58 | 2603490017 | 1.70 | 2.07 | |
| Vite formante a filettatura M6x25 MM | ||||
| 59 | 1603414010 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 60 | 2910281201 | 0.83 | 1.01 | |
| Perno di serraggio | ||||
| 61 | 2917780157 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 62 | 2916011894 | 0.83 | 1.01 | |
| Regolatore di velocità | ||||
| 67 | 1607233210 | 49.56 | 60.46 | |
| Cavo di connessione | ||||
| 68 | 1604449013 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 73 | 2603490017 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 650 | 2608190002 | |||
| Adattatore | ||||
| 653 | 1608005008 | 2.24 | 2.73 | |
| Indotto | ||||
| 803 | 1607000A57 | 91.56 | 111.70 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 812 | 1607328028 | |||
| SPAZZOLA 12X8 M. MOLLA U-CONTATTO | ||||
| 816 | 1607014161 | 10.73 | 13.09 | |
| Vite a testa cilindrica | ||||
| 818 | 2603410001 | 1.18 | 1.44 | |
| PIASTRA DI BASE CPL USA | ||||
| 822 | 1607000741 | 40.61 | 49.54 | |
| Ponte di cuscinetto | ||||
| 834 | 1607000A53 | 12.41 | 15.14 | |
| Tubo di Grasso 45 ml | ||||
| 899 | 1605430003 | 29.75 | 36.30 | |
