Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601AB0000 ( GBM1600RE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

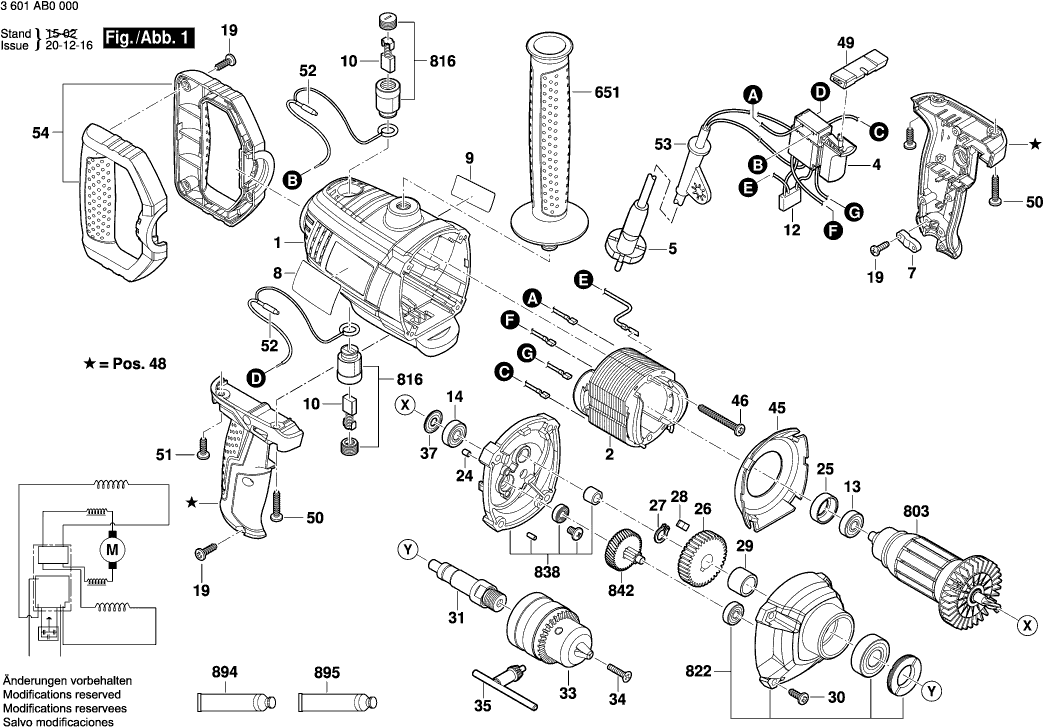

Disegno tecnico del modello Bosch 3601AB0000 ( GBM1600RE )
Elenco parti di ricambio del modello Bosch 3601AB0000 ( GBM1600RE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1619PA7814 | 13.93 | 16.99 | |
| Campo 230V | ||||
| 2 | 1619PA7815 | 15.71 | 19.17 | |
| Interruttore on-off | ||||
| 4 | 1619PA7816 | 8.45 | 10.31 | |
| Cavo di alimentazione | ||||
| 5 | 1619PA9920 | 10.73 | 13.09 | |
| Morsetto di fissaggio | ||||
| 7 | 1619PA7821 | 0.83 | 1.01 | |
| Targhetta | ||||
| 8 | 1619PA8715 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619PA7826 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 10 | 1619PA7827 | 3.31 | 4.04 | |
| Condensatore di interferenza | ||||
| 12 | 1619PA7828 | 1.94 | 2.37 | |
| CUSCINETTO A SFERA | ||||
| 13 | 1619PA7829 | 1.70 | 2.07 | |
| CUSCINETTO A SFERA | ||||
| 14 | 1619PA7830 | 1.94 | 2.37 | |
| Vite della piastra | ||||
| 19 | 1619PA7831 | 1.18 | 1.44 | |
| Striscia di Gomma | ||||
| 24 | 1619PA7832 | 0.83 | 1.01 | |
| Manicotto del cuscinetto | ||||
| 25 | 1619PA7833 | 0.83 | 1.01 | |
| Ingranaggio Cilindrico | ||||
| 26 | 1619PA7834 | 4.70 | 5.73 | |
| Anello di ritenzione | ||||
| 27 | 1619PA7835 | 0.83 | 1.01 | |
| Chiave Piana | ||||
| 28 | 1619PA7836 | 0.83 | 1.01 | |
| Boccola Distanziatrice | ||||
| 29 | 1619PA7837 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 30 | 1619PA7838 | 1.18 | 1.44 | |
| Mandrino di Perforazione | ||||
| 31 | 1619PA7839 | 5.33 | 6.50 | |
| Mandrino | ||||
| 33 | 1619PA3304 | 13.93 | 16.99 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 34 | 1619PA3305 | 0.83 | 1.01 | |
| Chiave del mandrino | ||||
| 35 | 1619PA8054 | 1.18 | 1.44 | |
| Anello di tenuta | ||||
| 37 | 1619PA7840 | 0.83 | 1.01 | |
| Anello deflettore d'aria | ||||
| 45 | 1619PA7841 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 46 | 1619PA7842 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 48 | 1619PA7843 | 8.45 | 10.31 | |
| Leva KA 65 | ||||
| 49 | 1619PA7844 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 50 | 1619PA7845 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 51 | 1619PA7846 | 0.83 | 1.01 | |
| Scatola di soppressione | ||||
| 52 | 1619PA7847 | 2.71 | 3.31 | |
| OCCHIELLO | ||||
| 53 | 1619PA7848 | 1.18 | 1.44 | |
| Maniglia rotante | ||||
| 54 | 1619PA7849 | 6.54 | 7.98 | |
| Maniglia ausiliaria M10 | ||||
| 651 | 1619PA7850 | 4.70 | 5.73 | |
| Indotto | ||||
| 803 | 1619PA7851 | 36.85 | 44.96 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1619PA7852 | 2.71 | 3.31 | |
| Carter del ingranaggio | ||||
| 822 | 1619PA7853 | 13.93 | 16.99 | |
| Flangia del cuscinetto HKC 55 | ||||
| 838 | 1619PA7855 | 10.73 | 13.09 | |
| Albero del Pignone | ||||
| 842 | 1619PA7856 | 4.10 | 5.00 | |
| Tubo di Grasso 45 ml | ||||
| 894 | 1615430020 | 15.71 | 19.17 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 1605430003 | 29.75 | 36.30 | |
