Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3611B65100 ( GBH8-45D )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

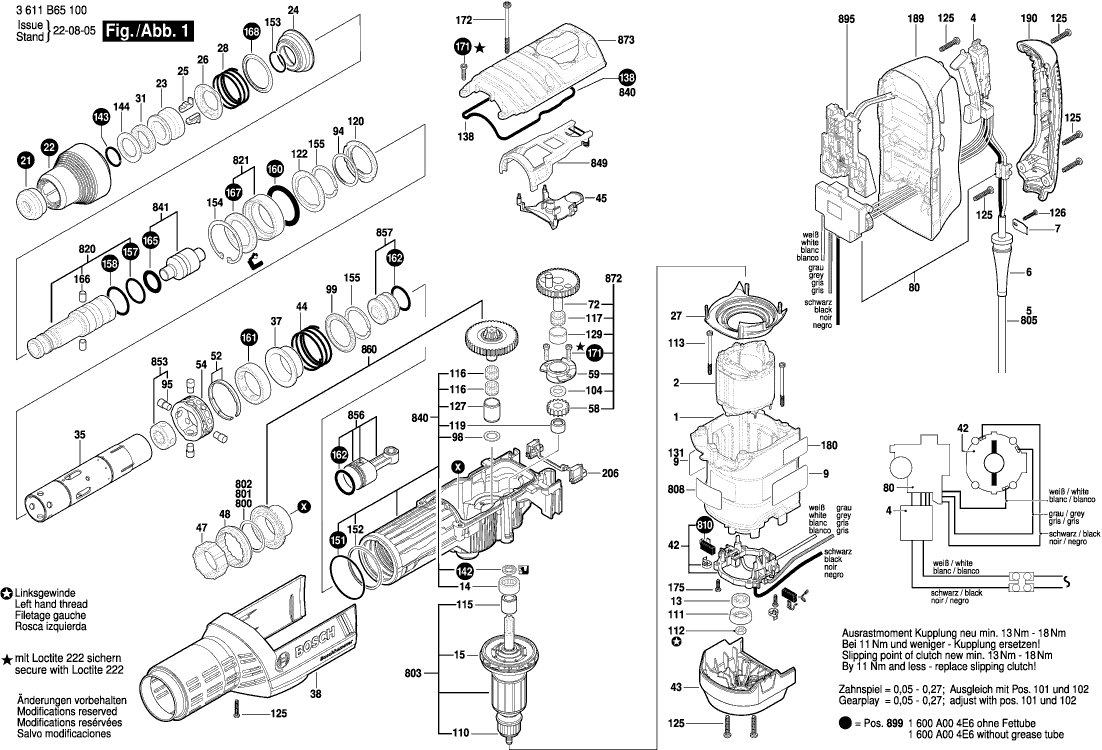

Disegno tecnico del modello Bosch 3611B65100 ( GBH8-45D )
Elenco parti di ricambio del modello Bosch 3611B65100 ( GBH8-45D )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1615108165 | 26.84 | 32.74 | |
| Campo 230V | ||||
| 2 | 1614220124 | 26.84 | 32.74 | |
| Interruttore | ||||
| 4 | 1617200130 | 33.45 | 40.81 | |
| OCCHIELLO | ||||
| 6 | 1610703053 | 1.94 | 2.37 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C0U8 | 2.71 | 3.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1610900026 | 9.53 | 11.63 | |
| CUSCINETTO A RULLINI | ||||
| 14 | 1610910096 | 18.19 | 22.19 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1616610109 | 12.41 | 15.14 | |
| Tappo protettivo | ||||
| 21 | 1610508038 | 5.83 | 7.11 | |
| Manicotto di Protezione | ||||
| 22 | 1610591051 | 8.45 | 10.31 | |
| Manicotto di arresto | ||||
| 23 | 1610520006 | 13.93 | 16.99 | |
| Bussola guidata | ||||
| 24 | 1610500025 | 7.58 | 9.25 | |
| Dispositivo di arresto | ||||
| 25 | 1612300027 | 8.45 | 10.31 | |
| Disco di indicizzazione | ||||
| 26 | 1600A019WL | 2.24 | 2.73 | |
| Anello deflettore d'aria | ||||
| 27 | 160059105C | 1.94 | 2.37 | |
| Molla compressione | ||||
| 28 | 1614621010 | 3.31 | 4.04 | |
| Anello di smorzamento | ||||
| 31 | 1610290129 | 5.33 | 6.50 | |
| Tubo del martello | ||||
| 35 | 1615806249 | 101.94 | 124.37 | |
| Bussola di controllo | ||||
| 37 | 1610322018 | 5.83 | 7.11 | |
| Cappuccio di copertura STM 1800 | ||||
| 38 | 1615190178 | 23.75 | 28.98 | |
| PORTA-SPAZZOLA | ||||
| 42 | 1614336090 | 40.61 | 49.54 | |
| Coperchio della spazzola | ||||
| 43 | 1615500435 | 8.45 | 10.31 | |
| Molla compressione | ||||
| 44 | 1614621020 | 1.94 | 2.37 | |
| Dispositivo di Serraggio | ||||
| 45 | 1610591052 | 1.70 | 2.07 | |
| Manicotto del ingranaggio | ||||
| 47 | 1610300076 | 6.54 | 7.98 | |
| Manicotto della frizione | ||||
| 48 | 1619990177 | 7.58 | 9.25 | |
| Ingranaggio a Corona | ||||
| 51 | 161633329D | 28.01 | 34.17 | |
| Anello di bloccaggio | ||||
| 52 | 1610224015 | 0.83 | 1.01 | |
| Distanziali | ||||
| 54 | 1600A019Z4 | 2.24 | 2.73 | |
| Ingranaggio Cilindrico | ||||
| 58 | 1616317620 | 10.73 | 13.09 | |
| BLOCCO CUSCINETTO | ||||
| 59 | 1615805074 | 7.58 | 9.25 | |
| Ruota dentata eccentrica | ||||
| 72 | 1616317090 | 67.25 | 82.04 | |
| Regolatore di velocità | ||||
| 80 | 16072335R4 | 60.65 | 73.99 | |
| Maniglia ausiliaria M10 | ||||
| 84 | 160202507H | 8.45 | 10.31 | |
| Morsetto di Supporto | ||||
| 85 | 1618040095 | 4.70 | 5.73 | |
| Disco di supporto | ||||
| 94 | 1610290111 | 1.70 | 2.07 | |
| Spina di azionamento | ||||
| 95 | 1613120023 | 3.31 | 4.04 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 98 | 1610101015 | 1.18 | 1.44 | |
| Anello di riserva | ||||
| 99 | 1600220029 | 2.24 | 2.73 | |
| Rondella di bloccaggio | ||||
| 104 | 1610190027 | 4.70 | 5.73 | |
| Anello di tenuta | ||||
| 110 | 1610190073 | 0.83 | 1.01 | |
| CUSCINETTO | ||||
| 111 | 1610290046 | 1.94 | 2.37 | |
| Dado esagonale | ||||
| 112 | 1613300007 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 113 | 1613412001 | 1.18 | 1.44 | |
| CUSCINETTO | ||||
| 115 | 1610300086 | 4.70 | 5.73 | |
| Assemblea di aghi rotanti | ||||
| 116 | 1610913029 | 3.31 | 4.04 | |
| Assemblea di aghi rotanti | ||||
| 117 | 1610913023 | 13.93 | 16.99 | |
| CUSCINETTO A RULLINI | ||||
| 119 | 1610910081 | 11.88 | 14.49 | |
| Distanziali | ||||
| 120 | 1610190080 | 9.53 | 11.63 | |
| Anello di spaziatura | ||||
| 122 | 1610290128 | 5.83 | 7.11 | |
| Vite a testa ovale Torx 4x30 | ||||
| 125 | 1613435040 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 126 | 2603490023 | 0.83 | 1.01 | |
| CUSCINETTO | ||||
| 127 | 1610300079 | 3.31 | 4.04 | |
| CUSCINETTO | ||||
| 129 | 1610300080 | 3.31 | 4.04 | |
| Disco di tenuta | ||||
| 138 | 1611015064 | 5.33 | 6.50 | |
| Guarnizione labiale dell'albero rotante | ||||
| 142 | 1610290112 | 3.31 | 4.04 | |
| Anello di ritenzione | ||||
| 143 | 1614601072 | 1.70 | 2.07 | |
| Disco di supporto | ||||
| 144 | 1610103025 | 2.71 | 3.31 | |
| Anello O | ||||
| 151 | 1610210222 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 152 | 1614601073 | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 153 | 2916540017 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 154 | 2916660027 | 3.31 | 4.04 | |
| Anello di ritenzione | ||||
| 155 | 1614601074 | 1.18 | 1.44 | |
| Anello O | ||||
| 157 | 1610210103 | 1.94 | 2.37 | |
| Anello O | ||||
| 158 | 1610210224 | 0.83 | 1.01 | |
| Anello O | ||||
| 160 | 1610210246 | 1.18 | 1.44 | |
| Anello di smorzamento | ||||
| 161 | 1610210227 | 6.54 | 7.98 | |
| Anello O | ||||
| 162 | 1600210080 | 1.94 | 2.37 | |
| Anello di tenuta | ||||
| 165 | 1610290125 | 8.45 | 10.31 | |
| Rullo Cilindrico | ||||
| 166 | 1613200020 | 1.94 | 2.37 | |
| Guarnizione labiale dell'albero rotante | ||||
| 167 | 161029012A | 3.31 | 4.04 | |
| Rondella di tenuta | ||||
| 168 | 1610206027 | 1.94 | 2.37 | |
| Vite a bottone con presa Torx | ||||
| 171 | 1613414026 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 172 | 1613435041 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 175 | 2603490021 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 189 | 1615133039 | 20.42 | 24.91 | |
| Piastra di maniglia | ||||
| 190 | 1615500438 | 12.41 | 15.14 | |
| Striscia di Sostegno | ||||
| 206 | 1612386006 | 0.83 | 1.01 | |
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.33 | 6.50 | |
| Cassa di trasporto | ||||
| 691 | 161543851A | 40.61 | 49.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 800 | 1600A0037C | |||
| Rondella di compensazione | ||||
| 801 | 1610102096 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 802 | 1610102095 | 0.83 | 1.01 | |
| Indotto | ||||
| 803 | 1614010267 | 168.86 | 206.01 | |
| Cavo di alimentazione | ||||
| 805 | 1617000723 | 23.75 | 28.98 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1617000A50 | 23.75 | 28.98 | |
| Frizione dell'utensile | ||||
| 820 | 1618597102 | 113.29 | 138.21 | |
| CUSCINETTO A MANICOTTO | ||||
| 821 | 1610508058 | 23.75 | 28.98 | |
| Scatola di Meccanismo d'Impatto | ||||
| 840 | 1617000A29 | 168.86 | 206.01 | |
| Perno di percussione | ||||
| 841 | 1617000A4R | 49.56 | 60.46 | |
| Forcella di controllo | ||||
| 849 | 1617000A31 | 5.83 | 7.11 | |
| Boccola di guida STM 1800 | ||||
| 853 | 1610231004 | 23.75 | 28.98 | |
| Pistone del martello | ||||
| 856 | 1617000A32 | 44.82 | 54.68 | |
| Percussore | ||||
| 857 | 1617000A33 | 23.75 | 28.98 | |
| ACCOPPIAMENTO | ||||
| 860 | 1607000EL4 | 159.00 | 193.98 | |
| ACCOPPIAMENTO | ||||
| 860 | 1607000C3R | 139.96 | 170.75 | |
| Eccentrico | ||||
| 872 | 1617000A35 | 81.47 | 99.39 | |
| Coperchio del alloggiamento VERDE | ||||
| 873 | 1617000A36 | 44.82 | 54.68 | |
| Maniglia ausiliaria M10 | ||||
| 884 | 1612025004 | 38.24 | 46.65 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 887 | 1617000807 | 13.93 | 16.99 | |
| Piastra di guida | ||||
| 895 | 1600A00168 | 15.71 | 19.17 | |
| Pacchetto di servizi | ||||
| 899 | 1600A004E6 | 55.25 | 67.40 | |
