Qui troverai tutte le parti e i disegni disponibili di “Bosch 0611223708 ( GBH10DC )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

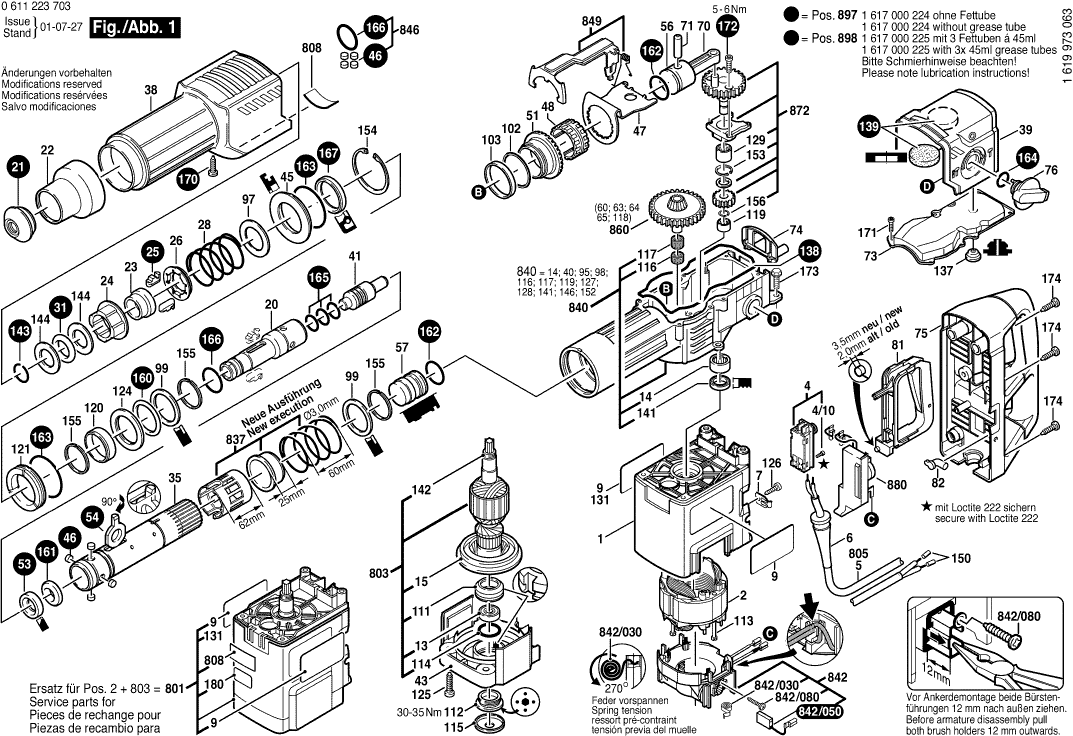

Disegni tecnici di Bosch 0611223708 ( GBH10DC )

Elenco parti di Bosch 0611223708 ( GBH10DC )

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Casa del Motore BLU
1 3615102507 29.75 36.30
Motore con flangia universale 220-240V BLU
2 1617220073 342.01 417.25
Interruttore
4 1617200048 13.93 16.99
Vite a testa cilindrica
4/10 2910011088 0.83 1.01
OCCHIELLO
6 3600703011 2.24 2.73
OCCHIELLO
6 1610703053 1.94 2.37
Morsetto di fissaggio
7 1601302018 1.18 1.44
Targhetta del produttore GBH 2000
9 1611110695 2.71 3.31
CUSCINETTO A SFERE OSC 18
13 2610909310 12.41 15.14
CUSCINETTO A RULLINI
14 1610910096 18.19 22.19
Non più disponibile, nessuna sostituzione
15 1616610078
Frizione dell'utensile
20 1618597068 91.56 111.70
Tappo protettivo
21 1610508023 6.54 7.98
Manicotto di Protezione
22 1610591014 4.10 5.00
Manicotto di arresto
23 1610520001 9.53 11.63
Distanziali
24 1610590006 6.54 7.98
Dispositivo di arresto
25 1612300027 8.45 10.31
Disco di controllo
26 1610290025 5.33 6.50
Molla compressione
28 1614621000 2.24 2.73
Anello di smorzamento
31 1610290030 1.94 2.37
Tubo del martello
35 1615806113 130.32 158.99
Cappuccio di copertura NERO
38 1615190056 15.71 19.17
Cappuccio di copertura NERO
39 1615190057 20.42 24.91
Perno di percussione
41 1600A01BG6 18.19 22.19
Coperchio del cuscinetto RTS 400 REQ
43 1615808083 20.42 24.91
Anello intermedio
45 1610290032 2.71 3.31
Piastra Scanalata
47 1611329016 8.45 10.31
Manicotto del ingranaggio
48 1616334011 23.75 28.98
Ingranaggio a corona Z=49
51 1616333031 73.72 89.94
Rondella di bloccaggio
53 1610190026 4.70 5.73
Disco di controllo
54 1610190024 15.71 19.17
Pistone del martello
56 1618700066 13.93 16.99
Percussore
57 1618710066 18.19 22.19
ASTA CONICA
70 1612001034 23.75 28.98
Spina Cilindrica
71 1613100020 1.70 2.07
Coperchio del alloggiamento VERDE
73 1615500291 8.45 10.31
Staffa di ritenuta
74 1612386004 11.88 14.49
Maniglia TSC 55
75 1615132055 29.75 36.30
Maniglia a Morsetto
76 1612026057 7.58 9.25
Cricchetto di commutazione
81 1612026056 7.58 9.25
Conduttore di luce TSC 55
82 1615510000 1.70 2.07
Maniglia ausiliaria M10
84 160202507H 8.45 10.31
Morsetto di Supporto
85 1618040059 6.54 7.98
Disco di supporto
97 1610102032 4.10 5.00
Disco di supporto
99 1610114020 4.10 5.00
Rondella di compensazione
102 1610102036 2.24 2.73
Rondella di spinta
103 1610290034 5.83 7.11
CUSCINETTO
111 3610501500 18.19 22.19
Anello Filettato
112 3613461500 9.53 11.63
Vite della piastra
113 1613435009 1.18 1.44
Anello O
114 1900210130 2.71 3.31
Tappo protettivo
115 1610508027 2.24 2.73
Assemblea di aghi rotanti
116 1610913029 3.31 4.04
Assemblea di aghi rotanti
117 1610913011 5.33 6.50
CUSCINETTO A RULLINI
119 1610910081 11.88 14.49
Anello interno TID 18
120 1610290037 12.41 15.14
Anello del Cuscinetto
121 1610290035 13.93 16.99
Disco del cuscinetto assiale
124 1610190029 11.88 14.49
Vite a testa ovale Torx 4x30
125 1613435010 1.18 1.44
Vite della piastra
126 2910211019 0.83 1.01
CUSCINETTO A RULLINI
129 1610910085 11.88 14.49
Targhetta del produttore GBH 2000
131 1611110696 2.71 3.31
Tappo H03 Kiba DF700
137 1610591015 2.71 3.31
Disco di tenuta
138 1611015043 4.10 5.00
Disco di tenuta
139 1610290036 3.31 4.04
Guarnizione labiale dell'albero rotante
141 1610290028 2.71 3.31
Anello di ritorno dell'olio
142 3613344500 7.58 9.25
Anello di ritenzione
143 1614601021 5.33 6.50
Disco di supporto
144 1610190028 3.31 4.04
Anello di bloccaggio
153 2916660007 0.83 1.01
Anello di bloccaggio
154 2916660040 1.70 2.07
Anello di ritenzione
155 1614601020 1.18 1.44
Anello di bloccaggio
156 2916650003 1.18 1.44
Anello O
160 1610210132 2.24 2.73
Anello di smorzamento
161 1610290031 1.94 2.37
Anello O
162 1610210133 4.10 5.00
Anello O
163 1610210134 3.31 4.04
Anello O
164 1900210117 2.71 3.31
Anello O
165 1610210096 2.24 2.73
Anello O
166 1610210084 1.18 1.44
Guarnizione labiale dell'albero rotante
167 1610283026 4.70 5.73
Vite microincapsulata
170 2914551117 1.18 1.44
Vite a brugola
171 2910141158 0.83 1.01
Vite microincapsulata
172 1613414021 0.83 1.01
Montaggio di vite e rondella
173 1613433001 0.83 1.01
Vite a testa ovale Torx 4x30
174 1613435010 1.18 1.44
Tubo di Grassa 30 ML
661 1615430010 5.33 6.50
Nessuna informazione disponibile, non ordinabile
750 2605438322
Maniglia ausiliaria M10
784 1612025043 29.75 36.30
Nessuna informazione disponibile, non ordinabile
792 1613001003
Motore con flangia universale 220-240V BLU
801 1617220073 342.01 417.25
Motore con flangia universale 220-240V BLU
803 1617220073 342.01 417.25
Targhetta
808 160111A3H3 1.94 2.37
Bussola di controllo
837 1617000294 26.84 32.74
Scatola di Meccanismo d'Impatto
840 1617000992 187.62 228.90
PORTA-SPAZZOLA
842 1614336016 81.47 99.39
Molla a spirale AGC 18
842/030 1604652015 1.94 2.37
KIT DI SERVIZIO 115V
842/050 1617014126 11.88 14.49
Vite per lamiera DIN 7981-ST3,5x16-C-H
842/080 2910611012 1.70 2.07
Rullo Cilindrico
846 1617000241 4.70 5.73
Forcella di controllo
849 1617000991 13.93 16.99
Non più disponibile, nessuna sostituzione
860 1617000993
Ruota dentata eccentrica
872 1617000994 91.56 111.70
Regolatore di velocità
880 16072335CV 49.56 60.46
ANELLO DI FISSAGGIO D38X1,75
887 1617000807 13.93 16.99
Set Di Parti di Consumo
897 1617000224 73.72 89.94
Set Di Parti di Consumo
898 1617000225 81.47 99.39
