Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601JC3000 ( GAS35LSFC )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

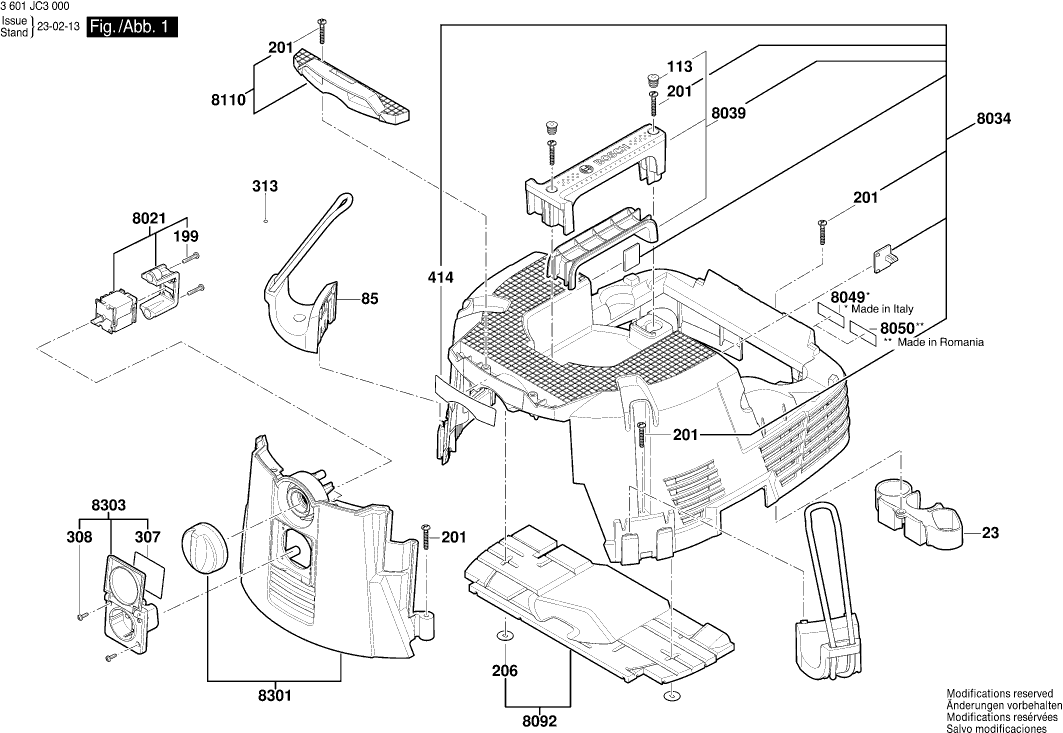

Disegni tecnici di Bosch 3601JC3000 ( GAS35LSFC )
Elenco parti di Bosch 3601JC3000 ( GAS35LSFC )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 15 | 2609200487 | 23.75 | 28.98 | |
| Supporto | ||||
| 23 | 2609200453 | 5.83 | 7.11 | |
| Pezzo di bloccaggio | ||||
| 24 | 2609200425 | 6.54 | 7.98 | |
| Supporto | ||||
| 25 | 2609200452 | 7.58 | 9.25 | |
| Staffa di arresto | ||||
| 28 | 2609200423 | 5.83 | 7.11 | |
| Supporto | ||||
| 29 | 2609200390 | 9.53 | 11.63 | |
| SENSORE | ||||
| 37 | 2609200427 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 1607000F50 | |||
| Disco di tenuta | ||||
| 72 | 2609200420 | 8.45 | 10.31 | |
| Custodia del motore | ||||
| 80 | 2609200489 | 40.61 | 49.54 | |
| Portatubo | ||||
| 85 | 2609200436 | 29.75 | 36.30 | |
| Cavo | ||||
| 99 | 2609200424 | 6.54 | 7.98 | |
| Anello O | ||||
| 100 | 2609200392 | 1.18 | 1.44 | |
| Anello O | ||||
| 101 | 2609200482 | 0.83 | 1.01 | |
| Ruota piroettante | ||||
| 105 | 2609200450 | 6.54 | 7.98 | |
| Ruota piroettante | ||||
| 106 | 2609200451 | 12.41 | 15.14 | |
| Tappo H03 Kiba DF700 | ||||
| 113 | 2609200406 | 0.83 | 1.01 | |
| Nucleo di Ferrite | ||||
| 124 | 2609200569 | 4.70 | 5.73 | |
| Interruttore | ||||
| 125 | 2609200479 | 2.24 | 2.73 | |
| Cavo di alimentazione | ||||
| 154 | 2609200429 | 55.25 | 67.40 | |
| Filtro | ||||
| 190 | 2607432025 | 36.85 | 44.96 | |
| VITE C M4X35 | ||||
| 199 | 2609200422 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 201 | 2609200410 | 0.83 | 1.01 | |
| Elemento di posizionamento | ||||
| 206 | 2609200414 | 0.83 | 1.01 | |
| Parte di fissaggio | ||||
| 208 | 2609200481 | 1.18 | 1.44 | |
| Vite di grasso AW 10 3x25 | ||||
| 215 | 2609200397 | 0.83 | 1.01 | |
| Flangia di serraggio VN-HK 85 | ||||
| 250 | 2609200454 | 1.70 | 2.07 | |
| Tubo di aspirazione | ||||
| 251 | 2609200497 | 10.73 | 13.09 | |
| Tubo di aspirazione | ||||
| 253 | 2608000A15 | 15.71 | 19.17 | |
| Ugello Bianco | ||||
| 255 | 2609200455 | 23.75 | 28.98 | |
| Ugello Bianco | ||||
| 259 | 2609200462 | 7.58 | 9.25 | |
| OCCHIELLO | ||||
| 260 | 2609200496 | 36.85 | 44.96 | |
| ADESIVO SU CARTA, AUTOADESIVO | ||||
| 307 | 2609200447 | 2.71 | 3.31 | |
| VITE C M4X35 | ||||
| 308 | 2609200438 | 0.83 | 1.01 | |
| Accessori Elettrici | ||||
| 313 | 2609200486 | 18.19 | 22.19 | |
| Bullone | ||||
| 320 | 2609200456 | 1.94 | 2.37 | |
| Parte di fissaggio | ||||
| 322 | 2609200461 | 1.18 | 1.44 | |
| ADESIVO SU CARTA, AUTOADESIVO | ||||
| 414 | 2609200441 | 4.70 | 5.73 | |
| STRISCIA | ||||
| 418 | 2609200490 | 5.33 | 6.50 | |
| Piastra di avvertimento | ||||
| 419 | 2609200498 | 6.54 | 7.98 | |
| Targhetta del produttore GBH 2000 | ||||
| 420 | 2609200478 | 1.94 | 2.37 | |
| PIATTO AD ANGOLO | ||||
| 8020 | 1607000D8X | 3.31 | 4.04 | |
| Interruttore | ||||
| 8021 | 2609200388 | 40.61 | 49.54 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 8031 | 2609200493 | 148.65 | 181.35 | |
| Copertura TURBO II | ||||
| 8032 | 2609200477 | 81.47 | 99.39 | |
| COPERTURA | ||||
| 8033 | 2609200391 | 44.82 | 54.68 | |
| Coperchio | ||||
| 8034 | 2609200430 | 101.94 | 124.37 | |
| MAGAZZINO SA | ||||
| 8035 | 2609200488 | 113.29 | 138.21 | |
| BARRA TOMMY | ||||
| 8036 | 2609200458 | 12.41 | 15.14 | |
| Maniglia TSC 55 | ||||
| 8039 | 2609200444 | 13.93 | 16.99 | |
| Targhetta | ||||
| 8049 | 2609200485 | 5.33 | 6.50 | |
| Targhetta made in Romania | ||||
| 8050 | 160111AA28 | 0.83 | 1.01 | |
| Paraurti | ||||
| 8058 | 2609200449 | 40.61 | 49.54 | |
| Kit di tenuta | ||||
| 8068 | 2609200431 | 23.75 | 28.98 | |
| Piastra della valvola | ||||
| 8075 | 2609200480 | 101.94 | 124.37 | |
| Tappetino di Isolamento Acustico | ||||
| 8090 | 2609200413 | 18.19 | 22.19 | |
| Tappetino di Isolamento Acustico | ||||
| 8092 | 2609200437 | 11.88 | 14.49 | |
| PIEZO POLARE | ||||
| 8103 | 2609200432 | 23.75 | 28.98 | |
| MOTORE | ||||
| 8107 | 2609200415 | 187.62 | 228.90 | |
| Supporto | ||||
| 8110 | 2609200435 | 12.41 | 15.14 | |
| Supporto | ||||
| 8111 | 2609200407 | 12.41 | 15.14 | |
| Set di fissaggio | ||||
| 8113 | 2609200405 | 11.88 | 14.49 | |
| Coperchio del Filtro | ||||
| 8115 | 2609200393 | 18.19 | 22.19 | |
| CAVO CON SPINA | ||||
| 8161 | 2609200412 | 11.88 | 14.49 | |
| CAVO CON SPINA | ||||
| 8162 | 2609200570 | 11.88 | 14.49 | |
| PCB | ||||
| 8175 | 2609200386 | 101.94 | 124.37 | |
| Tubo | ||||
| 8257 | 2608000A09 | 187.62 | 228.90 | |
| Pannello operatore | ||||
| 8301 | 2609200484 | 36.85 | 44.96 | |
| PRESA ZSB | ||||
| 8303 | 2609200446 | 23.75 | 28.98 | |
| Custodia della Molla | ||||
| 8321 | 2609200428 | 13.93 | 16.99 | |
