Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600HB9A00 ( CITYMOWER18 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

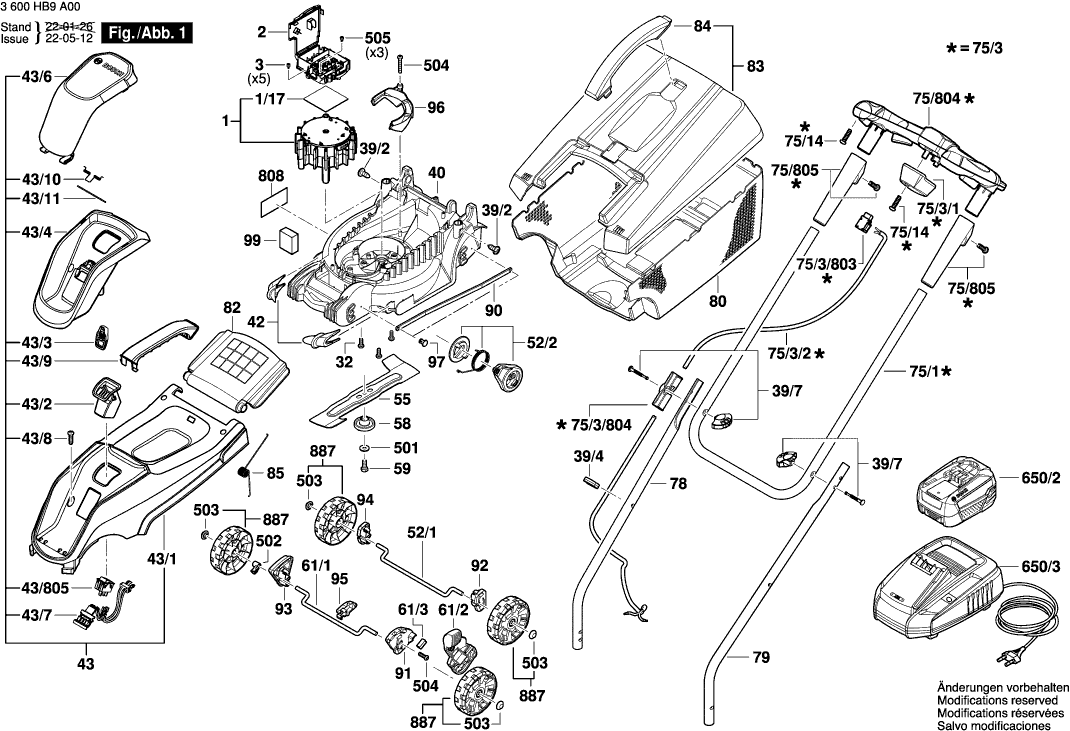

Disegni tecnici di Bosch 3600HB9A00 ( CITYMOWER18 )
Elenco parti di Bosch 3600HB9A00 ( CITYMOWER18 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Motore a corrente continua | ||||
| 1 | 160702267Y | 101.94 | 124.37 | |
| Foglio di Conduzione Termica | ||||
| 1/17 | 1600A01Z1R | 6.54 | 7.98 | |
| Modulo Elettronico | ||||
| 2 | 16072335JD | 81.47 | 99.39 | |
| VITE C M4X35 | ||||
| 3 | 160343003T | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 32 | F016L66162 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 39/2 | F016L36542 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 39/4 | F016L66895 | 0.83 | 1.01 | |
| BOTTONE | ||||
| 39/7 | 1600A01R0B | 1.70 | 2.07 | |
| Deck del tosaerba | ||||
| 40 | F016L66678 | 15.71 | 19.17 | |
| pettine | ||||
| 42 | 1600A01N60 | 4.10 | 5.00 | |
| Cappuccio del motore | ||||
| 43 | 1600A025ZP | 81.47 | 99.39 | |
| Cappuccio del motore | ||||
| 43 | 1600A01LD8 | 76.72 | 93.60 | |
| Cappuccio del motore | ||||
| 43/1 | 1600A01D9E | 81.47 | 99.39 | |
| BARRA TOMMY | ||||
| 43/10 | 1600A01U7F | 0.83 | 1.01 | |
| Molla di torsione | ||||
| 43/11 | 1600A01U7E | 1.18 | 1.44 | |
| Cassa dell'interruttore | ||||
| 43/2 | 1600A01LD4 | 3.31 | 4.04 | |
| CHIAVE | ||||
| 43/3 | F016L90054 | 5.83 | 7.11 | |
| Set di Batterie | ||||
| 43/4 | 1600A01D9H | 13.93 | 16.99 | |
| Interruttore | ||||
| 43/5 | F016104250 | 6.54 | 7.98 | |
| Coperchio della batteria | ||||
| 43/6 | 1600A01D9F | 12.41 | 15.14 | |
| SET DI CAVI QS | ||||
| 43/7 | 1600A01LX1 | 9.53 | 11.63 | |
| Vite a testa cilindrica | ||||
| 43/8 | 1618C00426 | 0.83 | 1.01 | |
| Interruttore | ||||
| 43/805 | F016104250 | 6.54 | 7.98 | |
| Maniglia TSC 55 | ||||
| 43/9 | 1600A01D9D | 9.53 | 11.63 | |
| BARRA TOMMY | ||||
| 52/1 | F016L68031 | 2.24 | 2.73 | |
| Leva KA 65 | ||||
| 52/2 | F016L68050 | 5.33 | 6.50 | |
| Lama Taglierina | ||||
| 55 | 1600A025F8 | 10.73 | 13.09 | |
| Boccola Distanziatrice | ||||
| 58 | F016L68024 | 4.10 | 5.00 | |
| Vite esagonale | ||||
| 59 | 160343508F | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 61/1 | F016L68029 | 1.94 | 2.37 | |
| Leva KA 65 | ||||
| 61/2 | 1600A01P67 | 1.94 | 2.37 | |
| Molla | ||||
| 61/3 | F016L68027 | 1.94 | 2.37 | |
| Maniglia TSC 55 | ||||
| 75/1 | F016L90608 | 12.41 | 15.14 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.01 | |
| Unità di cablaggio | ||||
| 75/3 | F016L90849 | 13.93 | 16.99 | |
| Custodia del Connettore | ||||
| 75/3/1 | F016L67218 | 4.10 | 5.00 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/3/2 | F016L90847 | |||
| Kit Interruttore | ||||
| 75/3/803 | F016104163 | 11.88 | 14.49 | |
| Guidacavo | ||||
| 75/3/804 | F016104213 | 6.54 | 7.98 | |
| Montaggio dell'interruttore | ||||
| 75/4 | F016105448 | 23.75 | 28.98 | |
| MANICOTTO ESATRICO | ||||
| 75/5 | F016104361 | 3.31 | 4.04 | |
| Montaggio dell'interruttore | ||||
| 75/804 | F016105448 | 23.75 | 28.98 | |
| MANICOTTO ESATRICO | ||||
| 75/805 | F016104361 | 3.31 | 4.04 | |
| Maniglia inferiore | ||||
| 78 | F016L66682 | 6.54 | 7.98 | |
| Maniglia inferiore | ||||
| 79 | F016L66655 | 6.54 | 7.98 | |
| Fondo del box del collettore | ||||
| 80 | F016L66683 | 11.88 | 14.49 | |
| Lembo Di Protezione | ||||
| 82 | 1600A01N2G | 2.71 | 3.31 | |
| Parte superiore del collettore | ||||
| 83 | 1600A01N2H | 6.54 | 7.98 | |
| Maniglia TSC 55 | ||||
| 84 | F016L66685 | 2.24 | 2.73 | |
| Molla di bloccaggio | ||||
| 85 | F016L66687 | 1.18 | 1.44 | |
| Parte di collegamento | ||||
| 90 | F016L68025 | 5.83 | 7.11 | |
| Inserto SYS-ISC 240 | ||||
| 91 | F016L68007 | 1.18 | 1.44 | |
| Inserto SYS-ISC 240 | ||||
| 92 | F016L68008 | 1.18 | 1.44 | |
| Inserto SYS-ISC 240 | ||||
| 93 | F016L68009 | 1.18 | 1.44 | |
| Inserto SYS-ISC 240 | ||||
| 94 | F016L68010 | 1.18 | 1.44 | |
| Inserto SYS-ISC 240 | ||||
| 95 | F016L68011 | 1.18 | 1.44 | |
| griglia ornamentale | ||||
| 96 | F016L68018 | 1.18 | 1.44 | |
| Clip | ||||
| 97 | 1600A01N2J | 0.83 | 1.01 | |
| Pesi di bilanciamento | ||||
| 99 | F016L68034 | 6.54 | 7.98 | |
| Rondella piana | ||||
| 501 | F016T40590 | 1.18 | 1.44 | |
| Anello di distanza AU 43 FF | ||||
| 502 | F016L68015 | 0.83 | 1.01 | |
| Cappuccio di sicurezza | ||||
| 503 | F016T48990 | 0.83 | 1.01 | |
| Bussola di bloccaggio | ||||
| 504 | F016L68124 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 505 | 2603410048 | 1.18 | 1.44 | |
| Pacco Batteria | ||||
| 650/2 | 1607A3501Y | 130.32 | 158.99 | |
| Pacco Batteria | ||||
| 650/2 | 1607A3507H | 113.29 | 138.21 | |
| Pacco Batteria PBA 18V 5,0Ah W-C | ||||
| 650/2 | 1607A350FE | 113.29 | 138.21 | |
| Caricabatterie UK | ||||
| 650/3 | 2607225967 | 67.25 | 82.04 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 650/3 | 2607225965 | 44.82 | 54.68 | |
| Targhetta | ||||
| 808 | 160111A74N | 1.94 | 2.37 | |
| PIEZO POLARE | ||||
| 887 | F016104220 | 8.45 | 10.31 | |
