Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600HB9273 ( ADVANCEDROTAK650 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

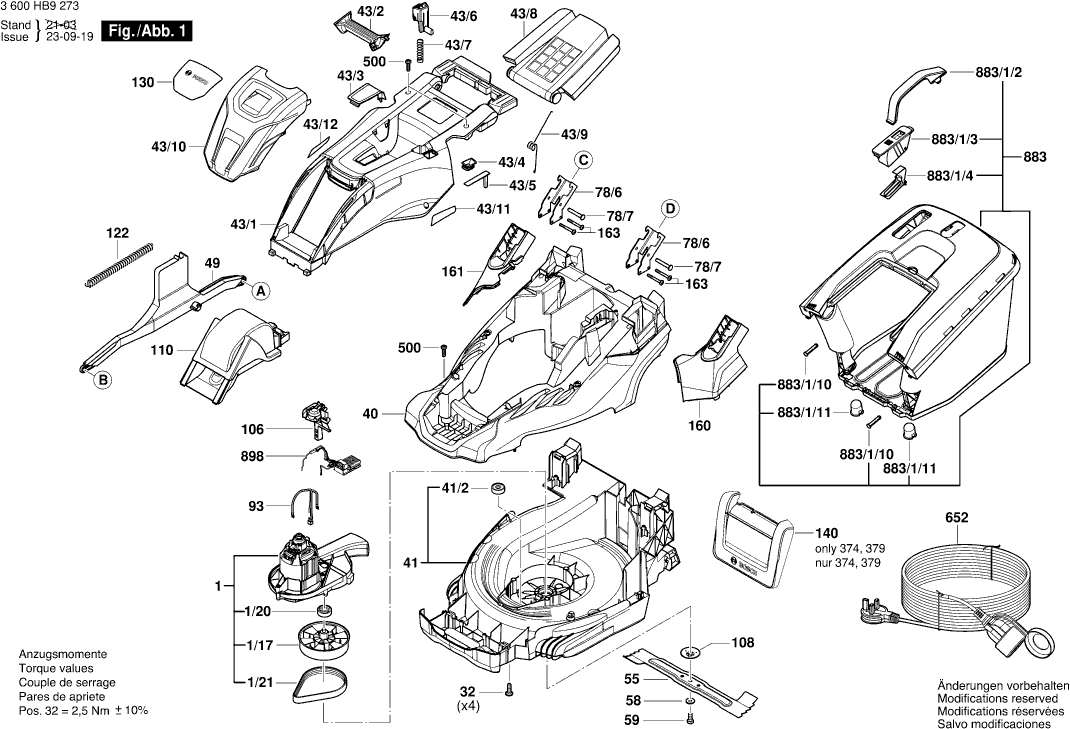

Disegni tecnici di Bosch 3600HB9273 ( ADVANCEDROTAK650 )
Elenco parti di Bosch 3600HB9273 ( ADVANCEDROTAK650 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Motore | ||||
| 1 | F016L90455 | 148.65 | 181.35 | |
| ALBERO DI TRASMISSIONE | ||||
| 1/17 | F016L65108 | 10.73 | 13.09 | |
| MANICOTTO | ||||
| 1/20 | F016L64594 | 2.24 | 2.73 | |
| Cinghia di trasmissione | ||||
| 1/21 | F016L65109 | 12.41 | 15.14 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 32 | F016L37433 | 0.83 | 1.01 | |
| Deck del tosaerba | ||||
| 40 | F016L90982 | 23.75 | 28.98 | |
| Alloggiamento | ||||
| 41 | F016L90443 | 55.25 | 67.40 | |
| MANICOTTO | ||||
| 41/2 | F016L64387 | 4.10 | 5.00 | |
| Cappuccio del motore | ||||
| 43/1 | F016L90017 | 13.93 | 16.99 | |
| griglia ornamentale | ||||
| 43/10 | F016L90400 | 6.54 | 7.98 | |
| Piastra adesiva con logo l | ||||
| 43/11 | F016L90076 | 1.94 | 2.37 | |
| Adesivo | ||||
| 43/11 | 160111C3G3 | 1.94 | 2.37 | |
| Adesivo | ||||
| 43/12 | 160111C3G4 | 1.94 | 2.37 | |
| Piastra adesiva con logo r | ||||
| 43/12 | F016L90077 | 1.94 | 2.37 | |
| Maniglia TSC 55 | ||||
| 43/2 | F016L90018 | 1.18 | 1.44 | |
| Copertura TURBO II | ||||
| 43/3 | F016L90081 | 0.83 | 1.01 | |
| Coperchio trasparente | ||||
| 43/4 | F016L90432 | 1.18 | 1.44 | |
| Indicatore | ||||
| 43/5 | F016L90433 | 2.71 | 3.31 | |
| Pulsante | ||||
| 43/6 | 1600A022AC | 2.30 | 2.81 | |
| Molla | ||||
| 43/7 | F016L91168 | 0.83 | 1.01 | |
| Lembo Di Protezione | ||||
| 43/8 | F016L90022 | 5.83 | 7.11 | |
| Molla | ||||
| 43/9 | F016L90868 | 1.18 | 1.44 | |
| Parte di collegamento | ||||
| 49 | F016L90028 | 7.58 | 9.25 | |
| BARRA TOMMY | ||||
| 52/1 | F016L90007 | 4.10 | 5.00 | |
| Pezzo Di Collegamento | ||||
| 52/2 | F016L90033 | 1.18 | 1.44 | |
| Pezzo Di Collegamento | ||||
| 52/3 | F016L90037 | 1.18 | 1.44 | |
| Wiel | ||||
| 52/805 | F016104422 | 14.00 | 17.08 | |
| Lama 36 cm | ||||
| 55 | F016L69572 | 15.71 | 19.17 | |
| Anello di bloccaggio | ||||
| 58 | F016L18181 | 1.70 | 2.07 | |
| Vite esagonale | ||||
| 59 | F04N004003 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 61/1 | F016L90006 | 4.10 | 5.00 | |
| Pezzo Di Collegamento | ||||
| 61/2 | F016L90032 | 1.18 | 1.44 | |
| Distanziatore | ||||
| 61/3 | F016L90036 | 0.83 | 1.01 | |
| Bussola di bloccaggio | ||||
| 61/4 | F016L68095 | 1.18 | 1.44 | |
| PIEZO POLARE | ||||
| 61/805 | F016105111 | 5.33 | 6.50 | |
| Maniglia TSC 55 | ||||
| 75/1/1 | F016L90012 | 12.41 | 15.14 | |
| CUSCINETTO | ||||
| 75/1/2 | F016L90064 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 75/10 | F016L90074 | 0.83 | 1.01 | |
| Pulsante | ||||
| 75/11 | F016L91039 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 75/14 | F016L36542 | 1.94 | 2.37 | |
| Unità di cablaggio | ||||
| 75/3 | F016L90703 | 23.75 | 28.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/3/1 | F016L67217 | |||
| Morsettiere | ||||
| 75/3/2 | F016L90781 | 10.73 | 13.09 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 75/3/3 | F016L90709 | 13.93 | 16.99 | |
| MANICOTTO ESATRICO | ||||
| 75/5 | F016L90070 | 1.70 | 2.07 | |
| Maniglia TSC 55 | ||||
| 75/6 | F016L90066 | 4.10 | 5.00 | |
| Maniglia TSC 55 | ||||
| 75/7 | F016L90067 | 4.70 | 5.73 | |
| Blocco Anti-Torsione | ||||
| 75/8 | F016L90068 | 1.18 | 1.44 | |
| Montaggio dell'interruttore | ||||
| 75/804 | F016105448 | 23.75 | 28.98 | |
| Leva KA 65 | ||||
| 75/9 | F016L90543 | 0.83 | 1.01 | |
| Maniglia inferiore | ||||
| 78/1 | F016L90013 | 9.53 | 11.63 | |
| Meccanismo di Rilascio | ||||
| 78/2 | F016L90063 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 78/3 | F016L90841 | 0.83 | 1.01 | |
| Meccanismo di Rilascio | ||||
| 78/4 | F016L90062 | 1.94 | 2.37 | |
| Braccio portaoggetti | ||||
| 78/6 | F016L90082 | 4.70 | 5.73 | |
| Perno Di Pivot | ||||
| 78/7 | F016L90014 | 0.83 | 1.01 | |
| Protettore Termico | ||||
| 93 | F016L90717 | 5.83 | 7.11 | |
| Guida cavo | ||||
| 106 | F016L90419 | 3.31 | 4.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 108 | F016L67627 | |||
| Parasasso | ||||
| 110 | F016L90086 | 7.58 | 9.25 | |
| Clip | ||||
| 121 | F016L91066 | 0.83 | 1.01 | |
| Molla | ||||
| 122 | F016L90072 | 2.24 | 2.73 | |
| Rivestimento frontale P2 Grigio scuro | ||||
| 130 | F016L90876 | 5.33 | 6.50 | |
| Disco | ||||
| 131 | F016L91046 | 1.18 | 1.44 | |
| Disco | ||||
| 132 | F016L91047 | 1.70 | 2.07 | |
| RUOTA | ||||
| 150/1 | F016L90413 | 4.70 | 5.73 | |
| Supporto del rullo | ||||
| 150/2 | F016L90414 | 1.70 | 2.07 | |
| Supporto del rullo | ||||
| 150/3 | F016L90415 | 1.70 | 2.07 | |
| Mandrino di Perforazione | ||||
| 150/4 | F016L90025 | 1.70 | 2.07 | |
| Cappuccio di sicurezza | ||||
| 150/5 | F016T48990 | 0.83 | 1.01 | |
| Copertura TURBO II | ||||
| 160 | F016L90060 | 1.94 | 2.37 | |
| Copertura TURBO II | ||||
| 161 | F016L90061 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 163 | 1613490011 | 1.70 | 2.07 | |
| Bussola di bloccaggio | ||||
| 500 | F016L68124 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 501 | 8716107299 | 0.83 | 1.01 | |
| Cavo di estensione per connessione di rete t | ||||
| 652 | F016L90697 | 49.56 | 60.46 | |
| Cilindro del Pistone | ||||
| 883 | F016105378 | 55.25 | 67.40 | |
| CHIOCCIOLA | ||||
| 883/1/10 | F016L91107 | 2.24 | 2.73 | |
| Alloggiamento Presa | ||||
| 883/1/11 | F016L91108 | 2.24 | 2.73 | |
| Maniglia TSC 55 | ||||
| 883/1/2 | F016L90040 | 1.18 | 1.44 | |
| Copertura TURBO II | ||||
| 883/1/3 | F016L90557 | 1.70 | 2.07 | |
| Piastra di supporto AGC 18 | ||||
| 883/1/4 | F016L91038 | 0.83 | 1.01 | |
| Regolatore di velocità | ||||
| 898 | F016105113 | 40.61 | 49.54 | |
