Qui troverai tutte le parti e i disegni disponibili di “Metabo 13103000 (WPB36-18LTXBL24-230Quick)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

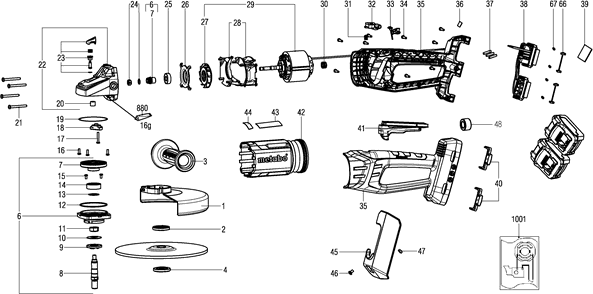

Disegni tecnici di Metabo 13103000 (WPB36-18LTXBL24-230Quick)
Elenco parti di Metabo 13103000 (WPB36-18LTXBL24-230Quick)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Coperchio di protezione compl.D230 | ||||
| 1 | 316076800 | 41.32 | 50.41 | |
| Flangia | ||||
| 2 | 341031160 | 12.19 | 14.87 | |
| Manico anti-vibrazione, M14 | ||||
| 3 | 314001470 | 35.72 | 43.58 | |
| Dado veloce | ||||
| 4 | 316027620 | 35.72 | 43.58 | |
| Flangia completa | ||||
| 6 | 316073030 | 70.83 | 86.41 | |
| Ingranaggio con pignone | ||||
| 7 | 316073040 | 41.32 | 50.41 | |
| Ingranaggio del mandrino M14 | ||||
| 8 | 341163200 | 7.58 | 9.25 | |
| Flangia | ||||
| 9 | 341039120 | 5.49 | 6.70 | |
| Anello di ritenzione | ||||
| 10 | 141156890 | 1.67 | 2.04 | |
| Cuneo di serraggio | ||||
| 11 | 341072600 | 1.79 | 2.18 | |
| Anello O | ||||
| 12 | 143195400 | 1.67 | 2.04 | |
| Rondella | ||||
| 13 | 141153220 | 1.67 | 2.04 | |
| Cuscinetto a sfera a gola profonda,15x35x12 | ||||
| 14 | 143115190 | 7.58 | 9.25 | |
| Forma del filetto della testa del cilindro a sfera | ||||
| 15 | 141119570 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 16 | 141119860 | 1.79 | 2.18 | |
| Vite a testa cilindrica | ||||
| 17 | 141124100 | 1.67 | 2.04 | |
| Anello Guida | ||||
| 18 | 341212240 | 9.36 | 11.42 | |
| Rondella di compensazione | ||||
| 19 | 339060320 | 1.79 | 2.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 143116090 | |||
| VITE C M4X35 | ||||
| 21 | 141120560 | 1.67 | 2.04 | |
| Carcasa del ingranaggio completa | ||||
| 22 | 316073160 | 35.72 | 43.58 | |
| Stop mandrino | ||||
| 23 | 316073070 | 9.36 | 11.42 | |
| Set di fissaggio | ||||
| 24 | 316073050 | 9.36 | 11.42 | |
| Cuscinetto a sfere 9x26x 8 | ||||
| 25 | 143116220 | 3.20 | 3.90 | |
| Coperchio del cuscinetto | ||||
| 26 | 339130880 | 3.20 | 3.90 | |
| Ventola completa | ||||
| 27 | 330002290 | 15.31 | 18.68 | |
| Restrictor TSC 55 | ||||
| 28 | 343438540 | 5.49 | 6.70 | |
| Assemblaggio del motore, 36 V | ||||
| 29 | 316073060 | 239.63 | 292.35 | |
| Copertura TURBO II | ||||
| 30 | 343438590 | 3.20 | 3.90 | |
| Molla compressione | ||||
| 31 | 342004070 | 1.67 | 2.04 | |
| Pulsante di blocco | ||||
| 32 | 343438570 | 5.49 | 6.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 316069370 | |||
| VITE C M4X35 | ||||
| 34 | 141116020 | 1.79 | 2.18 | |
| Maniglia a due pezzi | ||||
| 35 | 343454540 | 29.97 | 36.56 | |
| Targhetta di identificazione, CAS | ||||
| 36 | 338129960 | 1.79 | 2.18 | |
| Tubo termoretraibile | ||||
| 37 | 341213440 | 1.67 | 2.04 | |
| Unità Elettronica, WPB36-18LTX | ||||
| 38 | 343089020 | 169.87 | 207.24 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 39 | 338077630 | 1.67 | 2.04 | |
| Cursore di blocco | ||||
| 40 | 343447510 | 1.67 | 2.04 | |
| Interruttore , | ||||
| 41 | 343412690 | 35.72 | 43.58 | |
| Custodia del motore | ||||
| 42 | 315013780 | 13.93 | 16.99 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 43 | 338134430 | 2.43 | 2.96 | |
| Simbolo | ||||
| 44 | 338127740 | 3.20 | 3.90 | |
| Guardia di Scintille | ||||
| 45 | 315420830 | 13.93 | 16.99 | |
| VITE C M4X35 | ||||
| 46 | 141110580 | 1.67 | 2.04 | |
| DADO QUADRATO | ||||
| 47 | 141130660 | 1.67 | 2.04 | |
| Anello di ferrite | ||||
| 48 | 143160210 | 1.79 | 2.18 | |
| Dispositivo di bloccaggio compl. | ||||
| 66 | 316066720 | 3.20 | 3.90 | |
| Molla di compressione | ||||
| 67 | 342004180 | 1.67 | 2.04 | |
| Tubo di grasso 100 gr. | ||||
| 880 | 344130910 | 15.31 | 18.68 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338506830 | |||
