Qui troverai tutte le parti e i disegni disponibili di “Metabo 13080001 (WEVF10-125QuickInox)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

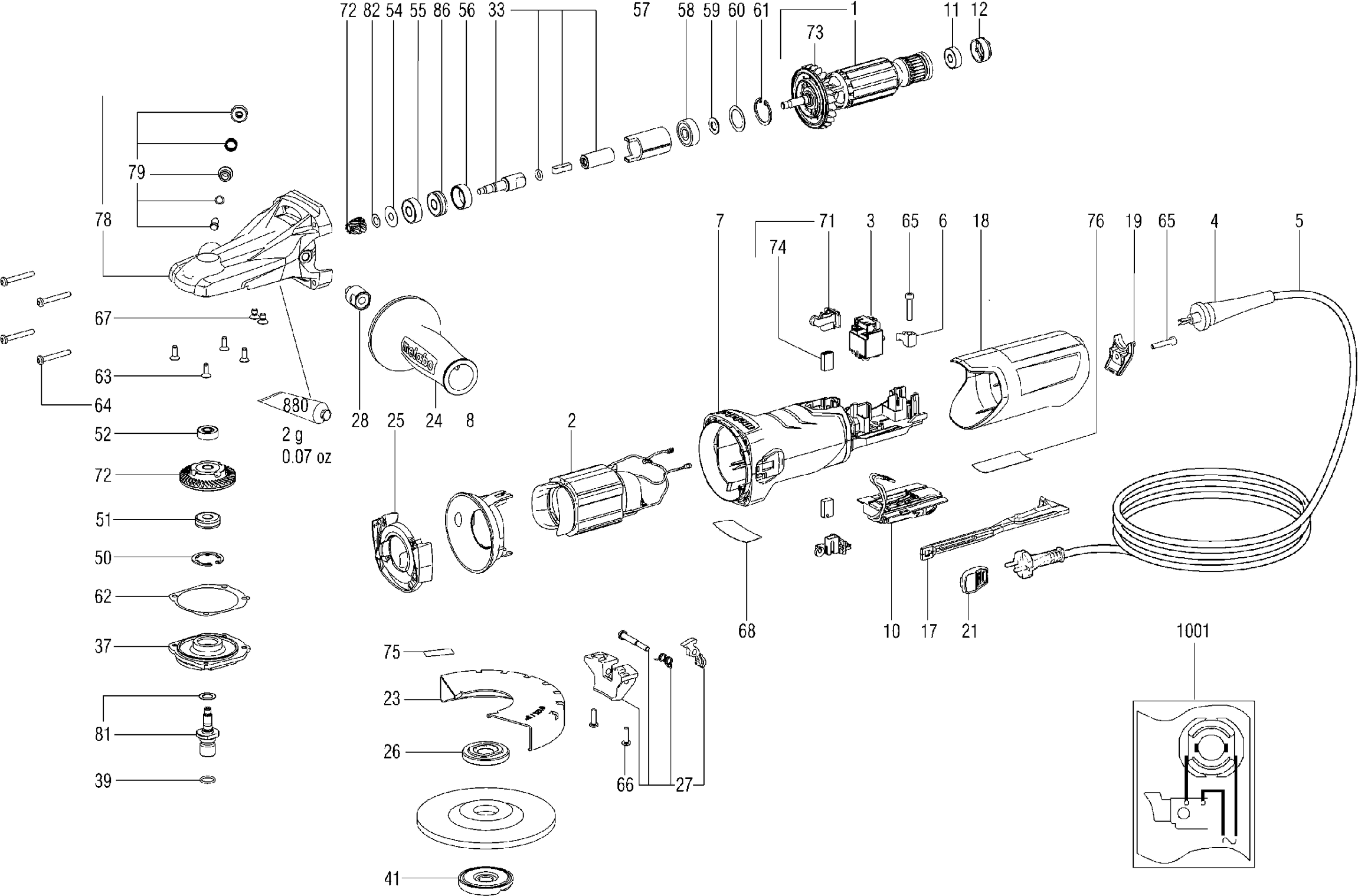

Disegni tecnici di Metabo 13080001 (WEVF10-125QuickInox)
Elenco parti di Metabo 13080001 (WEVF10-125QuickInox)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Anker 220 V | ||||
| 1 | 310010930 | 57.79 | 70.50 | |
| Campo | ||||
| 2 | 311011930 | 41.32 | 50.41 | |
| Interruttore | ||||
| 3 | 343410240 | 5.49 | 6.70 | |
| Manicotto del cavo | ||||
| 4 | 344100970 | 1.79 | 2.18 | |
| Cavo m.Connettore CEE | ||||
| 5 | 344499530 | 15.31 | 18.68 | |
| MORSETTO DEL CAVO | ||||
| 6 | 343362490 | 1.79 | 2.18 | |
| Custodia del motore | ||||
| 7 | 315013530 | 9.36 | 11.42 | |
| Disco di guida aria | ||||
| 8 | 339151190 | 1.67 | 2.04 | |
| Unità Elettronica | ||||
| 10 | 343084760 | 35.72 | 43.58 | |
| Cuscinetto a sfera,6x19x6 | ||||
| 11 | 143115690 | 2.43 | 2.96 | |
| Boccola di gomma | ||||
| 12 | 344097870 | 1.67 | 2.04 | |
| Asta del cambio | ||||
| 17 | 343433080 | 1.67 | 2.04 | |
| Tappo | ||||
| 18 | 343433040 | 3.89 | 4.75 | |
| Cappuccio finale | ||||
| 19 | 343433100 | 1.67 | 2.04 | |
| Interruttore OSC 18 | ||||
| 21 | 343437100 | 1.67 | 2.04 | |
| CAPPUCCIO PROTETTIVO | ||||
| 23 | 339204610 | 46.99 | 57.33 | |
| Maniglia extra completa | ||||
| 24 | 316046590 | 9.36 | 11.42 | |
| Disco di guida aria | ||||
| 25 | 339151200 | 1.67 | 2.04 | |
| Flangia | ||||
| 26 | 341031160 | 12.19 | 14.87 | |
| #REF! | ||||
| 27 | 316083160 | 41.32 | 50.41 | |
| Opname compl.,D125 | ||||
| 27 | 316061240 | 29.97 | 36.56 | |
| Elemento di distanziamento | ||||
| 28 | 341210700 | 5.49 | 6.70 | |
| Albero intermedio compl. | ||||
| 33 | 316064990 | 52.36 | 63.88 | |
| Flangia OS 400 EQ | ||||
| 37 | 315203030 | 9.36 | 11.42 | |
| Mandrino | ||||
| 38 | 341605040 | 13.93 | 16.99 | |
| Anello O | ||||
| 39 | 143192490 | 1.79 | 2.18 | |
| Dado rapido, m14 | ||||
| 41 | 316064680 | 12.19 | 14.87 | |
| Anello di bloccaggio | ||||
| 50 | 141156650 | 1.67 | 2.04 | |
| Cuscinetto a sfere a canale,8x22x7 | ||||
| 51 | 143115560 | 6.05 | 7.38 | |
| Cuscinetto a sfere 6x19x 6 | ||||
| 52 | 143114790 | 3.89 | 4.75 | |
| Rondella,7.05x19.5x0.2 | ||||
| 54 | 339006390 | 1.67 | 2.04 | |
| Cuscinetto a sfere 8x22x 7 | ||||
| 55 | 143114740 | 12.19 | 14.87 | |
| Anello di spaziatura | ||||
| 56 | 341071890 | 3.89 | 4.75 | |
| Distanziali | ||||
| 57 | 341071640 | 7.58 | 9.25 | |
| Cuscinetto a sfere a gola, 8x24x8 | ||||
| 58 | 143115950 | 4.78 | 5.83 | |
| Rondella | ||||
| 59 | 141151040 | 1.79 | 2.18 | |
| Rondella di compensazione | ||||
| 60 | 143115490 | 1.67 | 2.04 | |
| Anello di bloccaggio | ||||
| 61 | 141181010 | 1.67 | 2.04 | |
| Rondella di compensazione | ||||
| 62 | 339012160 | 1.67 | 2.04 | |
| Vite a brugola | ||||
| 63 | 141120200 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 64 | 141116980 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 65 | 141117060 | 1.79 | 2.18 | |
| Vite a testa cilindrica | ||||
| 66 | 141124090 | 1.67 | 2.04 | |
| Vite a brugola | ||||
| 67 | 141121710 | 1.67 | 2.04 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 68 | 338064520 | 1.67 | 2.04 | |
| Portaspazzola di Carbone Compl. | ||||
| 71 | 316055230 | 13.93 | 16.99 | |
| Ruota del disco con ingranaggio, inossidabile | ||||
| 72 | 316061970 | 57.79 | 70.50 | |
| Ventola con protezione dalla polvere | ||||
| 73 | 316054860 | 3.89 | 4.75 | |
| Set di spazzole di carbone commutabili | ||||
| 74 | 316055190 | 10.82 | 13.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 399999990 | |||
| Carcasa del ingranaggio completa | ||||
| 78 | 316062330 | 70.83 | 86.41 | |
| Blocco mandrino compl. | ||||
| 79 | 316062340 | 15.31 | 18.68 | |
| Mandrino di rettifica completo, M14 | ||||
| 81 | 316069020 | 18.28 | 22.30 | |
| Rondella | ||||
| 82 | 339006810 | 1.67 | 2.04 | |
| Cuscinetto a sfere a canale,8x22x7 | ||||
| 86 | 143115560 | 6.05 | 7.38 | |
| Tubo di grasso 100 Gr. | ||||
| 880 | 344130920 | 41.32 | 50.41 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338505690 | |||
