Qui troverai tutte le parti e i disegni disponibili di “Metabo 00388000 (WEV10-125Quick)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

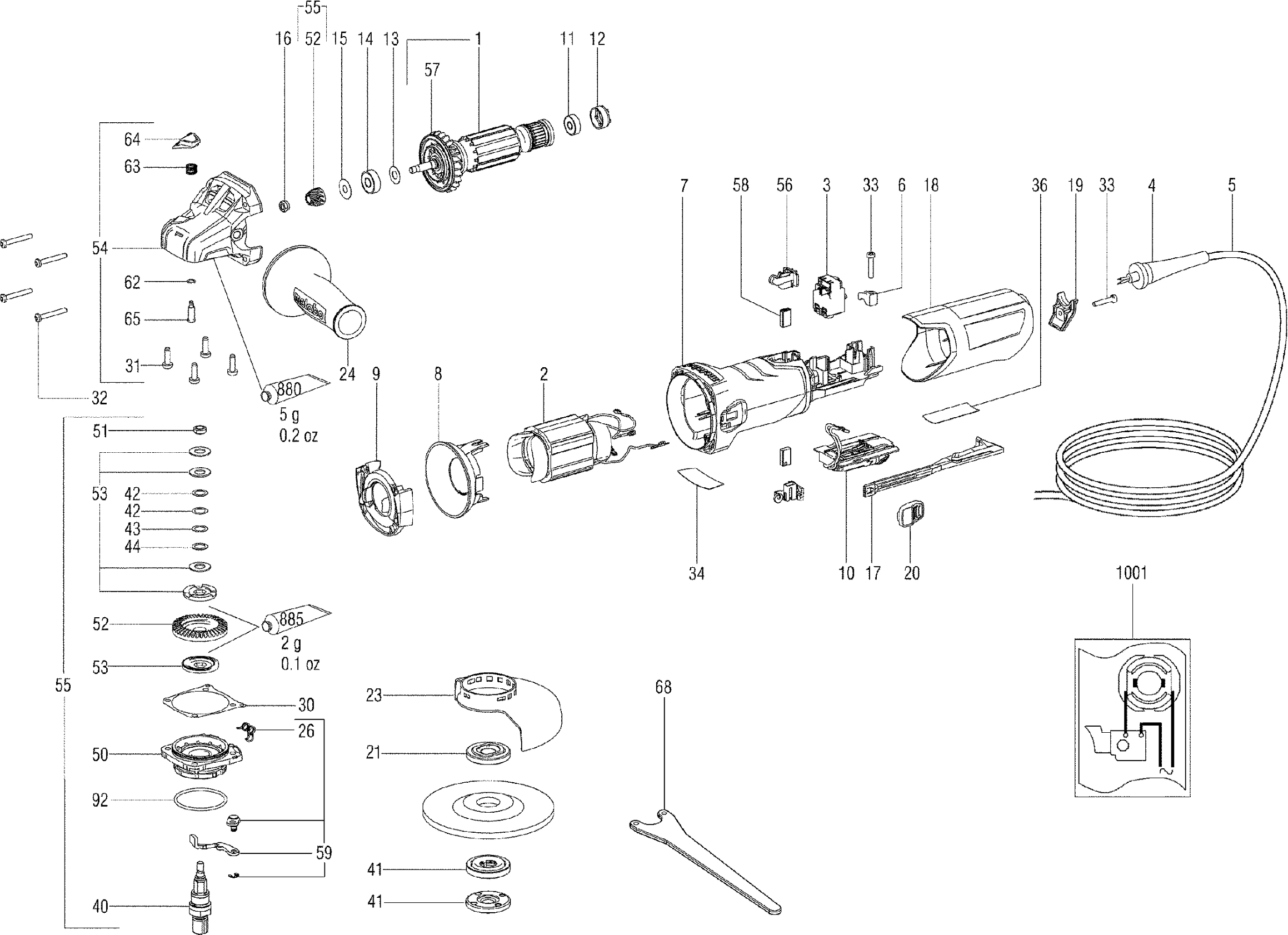

Disegni tecnici di Metabo 00388000 (WEV10-125Quick)
Elenco parti di Metabo 00388000 (WEV10-125Quick)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Anker 220 V | ||||
| 1 | 310010930 | 57.79 | 70.50 | |
| Campo | ||||
| 2 | 311011930 | 41.32 | 50.41 | |
| Interruttore | ||||
| 3 | 343410240 | 5.49 | 6.70 | |
| Manicotto del cavo | ||||
| 4 | 344100970 | 1.79 | 2.18 | |
| Cavo m.Connettore CEE | ||||
| 5 | 344499530 | 15.31 | 18.68 | |
| MORSETTO DEL CAVO | ||||
| 6 | 343362490 | 1.79 | 2.18 | |
| Custodia del motore | ||||
| 7 | 315013530 | 9.36 | 11.42 | |
| Disco di guida aria | ||||
| 8 | 339151190 | 1.67 | 2.04 | |
| Disco di guida aria | ||||
| 9 | 339151200 | 1.67 | 2.04 | |
| Unità elettronica, 230v 50/60hz | ||||
| 10 | 343083560 | 35.72 | 43.58 | |
| Cuscinetto a sfera,6x19x6 | ||||
| 11 | 143115690 | 2.43 | 2.96 | |
| Boccola di gomma | ||||
| 12 | 344097870 | 1.67 | 2.04 | |
| Rondella,8.05x17x0.4 | ||||
| 13 | 339133060 | 1.67 | 2.04 | |
| Cuscinetto a sfere a canale,8x22x7 | ||||
| 14 | 143115700 | 3.20 | 3.90 | |
| Rondella,7.05x19.5x0.2 | ||||
| 15 | 339006390 | 1.67 | 2.04 | |
| Dado | ||||
| 16 | 341100940 | 1.79 | 2.18 | |
| Asta del cambio | ||||
| 17 | 343433080 | 1.67 | 2.04 | |
| Tappo | ||||
| 18 | 343433040 | 3.89 | 4.75 | |
| Cappuccio finale | ||||
| 19 | 343433100 | 1.67 | 2.04 | |
| Interruttore OSC 18 | ||||
| 20 | 343437100 | 1.67 | 2.04 | |
| Flangia | ||||
| 21 | 341031160 | 12.19 | 14.87 | |
| Coperchio protettivo, D125 | ||||
| 23 | 339204500 | 9.36 | 11.42 | |
| Maniglia extra completa | ||||
| 24 | 316046590 | 9.36 | 11.42 | |
| Molla | ||||
| 26 | 342022490 | 1.67 | 2.04 | |
| PAKKING | ||||
| 30 | 339011970 | 1.67 | 2.04 | |
| Guarnizione | ||||
| 30 | 339012430 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 31 | 141121640 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 32 | 141116980 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 33 | 141117060 | 1.79 | 2.18 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 34 | 338059870 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36 | 399999990 | |||
| Ingranaggio del mandrino M14 | ||||
| 40 | 341604420 | 13.93 | 16.99 | |
| Dado di serraggio compl.,M14 | ||||
| 41 | 316055350 | 12.19 | 14.87 | |
| Rondella 10,2 X 14,8 X 0,2 | ||||
| 42 | 141151120 | 1.67 | 2.04 | |
| Rondella 10,2 X 14,8 X 0,1 | ||||
| 43 | 141152300 | 1.79 | 2.18 | |
| Rondella 10,2 X 14,8X 0,5 | ||||
| 44 | 141153920 | 1.67 | 2.04 | |
| Flangia completa | ||||
| 50 | 343433280 | 9.36 | 11.42 | |
| Dado | ||||
| 51 | 341102460 | 2.43 | 2.96 | |
| Set di ingranaggi frizione di sicurezza | ||||
| 52 | 316054980 | 18.28 | 22.30 | |
| Set di Dischi di Frizione Compl. | ||||
| 53 | 316055080 | 13.93 | 16.99 | |
| Carcasa del ingranaggio completa | ||||
| 54 | 316055100 | 52.36 | 63.88 | |
| Frizione di sicurezza con pignone | ||||
| 55 | 316054260 | 77.08 | 94.04 | |
| Portaspazzola di Carbone Compl. | ||||
| 56 | 316055230 | 13.93 | 16.99 | |
| Ventola con protezione dalla polvere | ||||
| 57 | 316054860 | 3.89 | 4.75 | |
| Set di spazzole di carbone commutabili | ||||
| 58 | 316055190 | 10.82 | 13.20 | |
| LEVA DI TENSIONE COMPLETA | ||||
| 59 | 316066040 | 12.19 | 14.87 | |
| Anello O | ||||
| 62 | 143196000 | 1.67 | 2.04 | |
| Anello O | ||||
| 62 | 143193650 | 1.67 | 2.04 | |
| Molla compressione | ||||
| 63 | 342003390 | 1.67 | 2.04 | |
| Pulsante AGC 18 | ||||
| 64 | 343433130 | 1.67 | 2.04 | |
| CHIOCCIOLA | ||||
| 65 | 341515640 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 399999990 | |||
| Anello O | ||||
| 92 | 143195640 | 1.67 | 2.04 | |
| Tubo di grasso 100 Gr. | ||||
| 880 | 344130920 | 41.32 | 50.41 | |
| Tubo di grasso 50 gr. SF 011 1,8oz | ||||
| 885 | 344130560 | 52.36 | 63.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338505690 | |||
