Qui troverai tutte le parti e i disegni disponibili di “Metabo 01097000 (WEPBA17-125QuickRT)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

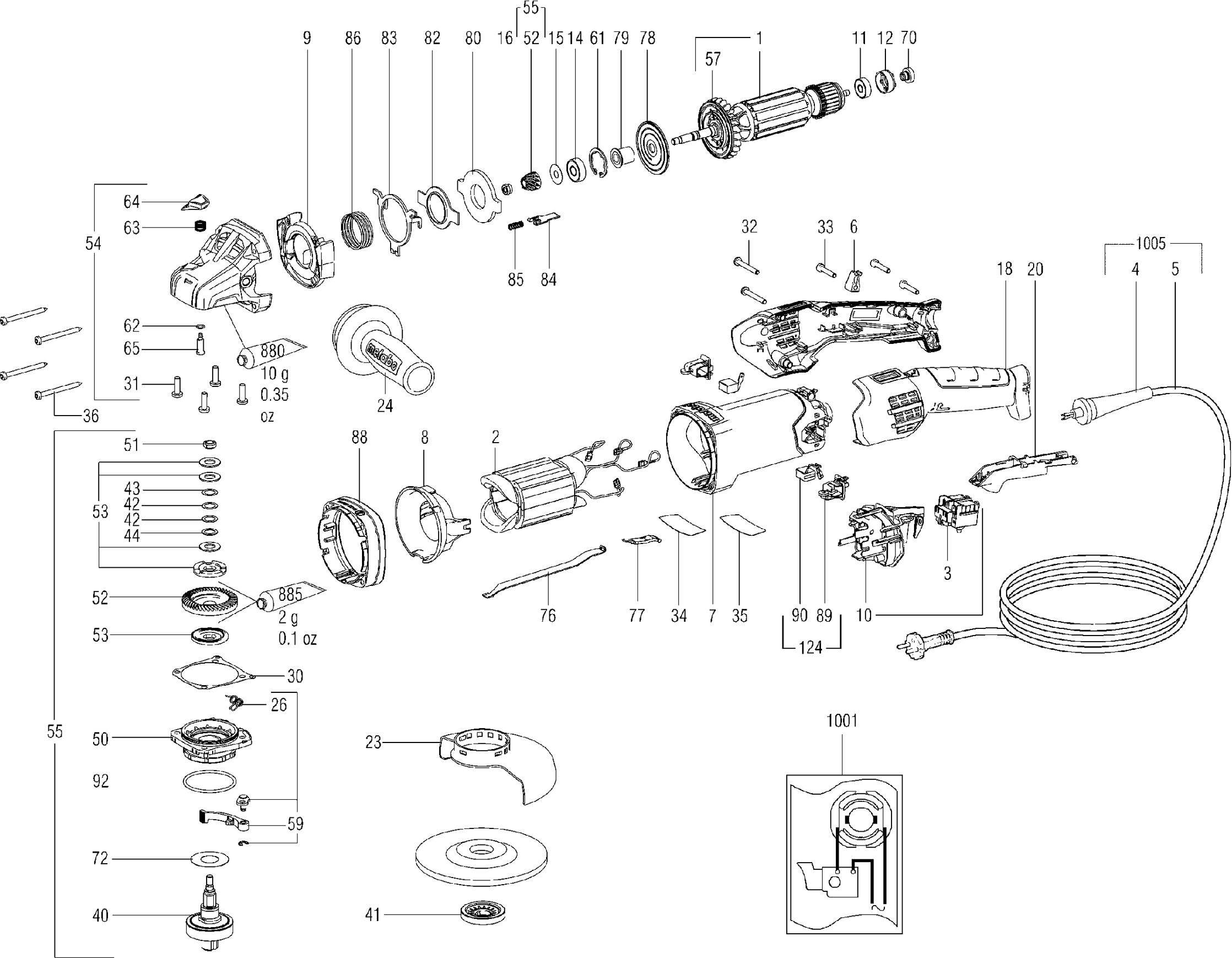

Disegni tecnici di Metabo 01097000 (WEPBA17-125QuickRT)
Elenco parti di Metabo 01097000 (WEPBA17-125QuickRT)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Anker 220 V | ||||
| 1 | 310011140 | 89.16 | 108.78 | |
| Campo | ||||
| 2 | 311012980 | 41.32 | 50.41 | |
| Interruttore | ||||
| 3 | 343410270 | 10.82 | 13.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 399999990 | |||
| MORSETTO DEL CAVO | ||||
| 6 | 343362490 | 1.79 | 2.18 | |
| Custodia del motore | ||||
| 7 | 315013790 | 10.82 | 13.20 | |
| Restrictor TSC 55 | ||||
| 8 | 339151210 | 1.67 | 2.04 | |
| Disco di guida aria | ||||
| 9 | 339151200 | 1.67 | 2.04 | |
| Unità elettrica con interruttore | ||||
| 10 | 316064540 | 46.99 | 57.33 | |
| Cuscinetto a sfera,6x19x6 | ||||
| 11 | 143115690 | 2.43 | 2.96 | |
| Boccola di gomma | ||||
| 12 | 344097870 | 1.67 | 2.04 | |
| Cuscinetto a sfere a canale,8x22x7 | ||||
| 14 | 143115700 | 3.20 | 3.90 | |
| Rondella,7.05x19.5x0.2 | ||||
| 15 | 339006390 | 1.67 | 2.04 | |
| Dado | ||||
| 16 | 341100940 | 1.79 | 2.18 | |
| Maniglia a due pezzi | ||||
| 18 | 316076120 | 18.28 | 22.30 | |
| Maniglia TSC 55 | ||||
| 18 | 343439030 | 10.82 | 13.20 | |
| Interruttore a Pressione | ||||
| 20 | 343439050 | 1.79 | 2.18 | |
| Coperchio protettivo, D125 | ||||
| 23 | 339204500 | 9.36 | 11.42 | |
| Maniglia Anti-Vibrazione, M 8 | ||||
| 24 | 314000970 | 15.31 | 18.68 | |
| Molla | ||||
| 26 | 342022490 | 1.67 | 2.04 | |
| PAKKING | ||||
| 30 | 339011970 | 1.67 | 2.04 | |
| Guarnizione | ||||
| 30 | 339012430 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 31 | 141121640 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 32 | 141116980 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 33 | 141117060 | 1.79 | 2.18 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 34 | 338067400 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 399999990 | |||
| VITE C M4X35 | ||||
| 36 | 341701470 | 1.67 | 2.04 | |
| Spindle completo, WBA M14 | ||||
| 40 | 316054500 | 70.83 | 86.41 | |
| Dado di serraggio compl.,M14 | ||||
| 41 | 316055350 | 12.19 | 14.87 | |
| Rondella 10,2 X 14,8 X 0,2 | ||||
| 42 | 141151120 | 1.67 | 2.04 | |
| Rondella 10,2 X 14,8 X 0,1 | ||||
| 43 | 141152300 | 1.79 | 2.18 | |
| Rondella 10,2 X 14,8X 0,5 | ||||
| 44 | 141153920 | 1.67 | 2.04 | |
| Flangia completa | ||||
| 50 | 343433280 | 9.36 | 11.42 | |
| Dado | ||||
| 51 | 341102460 | 2.43 | 2.96 | |
| Set di ingranaggi frizione di sicurezza | ||||
| 52 | 316054970 | 15.31 | 18.68 | |
| Set di Dischi di Frizione Compl. | ||||
| 53 | 316055080 | 13.93 | 16.99 | |
| Carcasa del ingranaggio completa | ||||
| 54 | 316055100 | 52.36 | 63.88 | |
| Frizione di sicurezza con pignone | ||||
| 55 | 316054390 | 122.46 | 149.40 | |
| Ventola con protezione dalla polvere | ||||
| 57 | 316054850 | 3.89 | 4.75 | |
| LEVA DI TENSIONE COMPLETA | ||||
| 59 | 316066040 | 12.19 | 14.87 | |
| Anello di bloccaggio | ||||
| 61 | 141156650 | 1.67 | 2.04 | |
| Anello O | ||||
| 62 | 143196000 | 1.67 | 2.04 | |
| Anello O | ||||
| 62 | 143193650 | 1.67 | 2.04 | |
| Molla compressione | ||||
| 63 | 342003390 | 1.67 | 2.04 | |
| Pulsante AGC 18 | ||||
| 64 | 343433130 | 1.67 | 2.04 | |
| CHIOCCIOLA | ||||
| 65 | 341515640 | 1.67 | 2.04 | |
| Disco del tachimetro | ||||
| 70 | 343433060 | 2.43 | 2.96 | |
| Rondella | ||||
| 72 | 339007800 | 1.67 | 2.04 | |
| Elemento di commutazione | ||||
| 76 | 339137510 | 3.20 | 3.90 | |
| Elemento di commutazione | ||||
| 77 | 343439340 | 1.67 | 2.04 | |
| Ritenuta del rullo | ||||
| 78 | 341013460 | 13.93 | 16.99 | |
| Distanziali | ||||
| 79 | 341212170 | 2.43 | 2.96 | |
| Fodera del freno | ||||
| 80 | 339011590 | 7.58 | 9.25 | |
| Piastra di Supporto | ||||
| 82 | 343433710 | 1.67 | 2.04 | |
| Leva del cambio | ||||
| 83 | 339136010 | 1.79 | 2.18 | |
| Elemento di commutazione | ||||
| 84 | 343433700 | 1.67 | 2.04 | |
| Molla compressione | ||||
| 85 | 342003420 | 1.67 | 2.04 | |
| Molla compressione | ||||
| 86 | 342003930 | 1.67 | 2.04 | |
| Flangia Intermedia | ||||
| 88 | 343435920 | 5.49 | 6.70 | |
| Set porta-spazzole | ||||
| 89 | 316065420 | 13.93 | 16.99 | |
| Set di spazzole in carbonio uitsch. | ||||
| 90 | 316065450 | 12.19 | 14.87 | |
| Anello O | ||||
| 92 | 143195640 | 1.67 | 2.04 | |
| Set di spazzole di carbone con supporto 230V | ||||
| 124 | 316067170 | 24.26 | 29.60 | |
| Tubo di grasso 100 Gr. | ||||
| 880 | 344130920 | 41.32 | 50.41 | |
| Tubo di grasso 50 gr. SF 011 1,8oz | ||||
| 885 | 344130560 | 52.36 | 63.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338506170 | |||
| Cavo con ingresso cavo | ||||
| 1005 | 316067320 | 24.26 | 29.60 | |
