Qui troverai tutte le parti e i disegni disponibili di “Metabo 00274000 (WB11-125QUICK)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

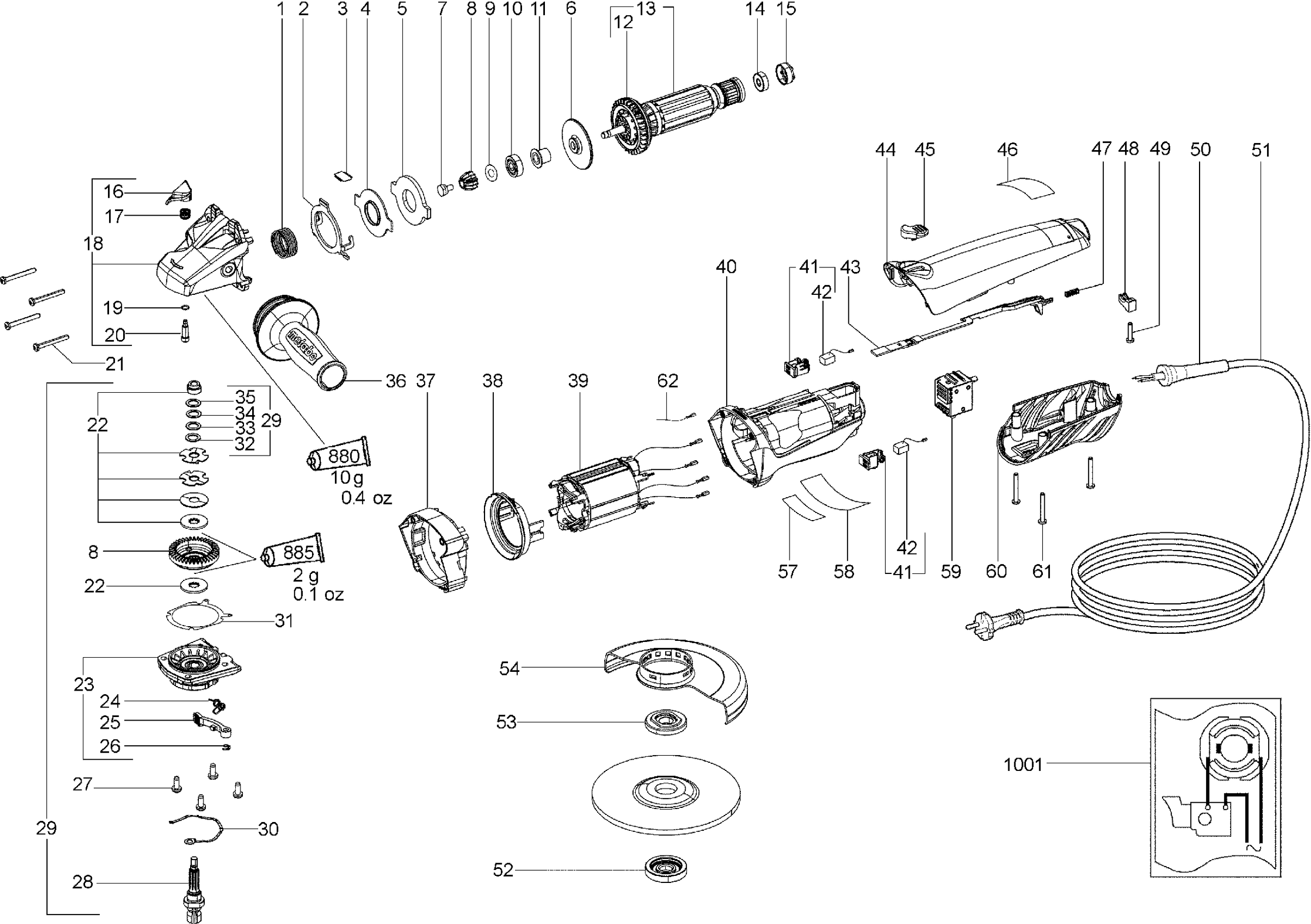

Disegni tecnici di Metabo 00274000 (WB11-125QUICK)
Elenco parti di Metabo 00274000 (WB11-125QUICK)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Molla compressione | ||||
| 1 | 342003410 | 1.67 | 2.04 | |
| Leva del cambio | ||||
| 2 | 339132990 | 4.78 | 5.83 | |
| Piastra di Protezione | ||||
| 3 | 339160760 | 1.79 | 2.18 | |
| Piastra di Supporto | ||||
| 4 | 339132980 | 3.20 | 3.90 | |
| Fodera del freno | ||||
| 5 | 339011590 | 7.58 | 9.25 | |
| Disco freno | ||||
| 6 | 341012810 | 27.16 | 33.14 | |
| Vite di fissaggio | ||||
| 7 | 341704170 | 3.89 | 4.75 | |
| Set di ingranaggi frizione di sicurezza | ||||
| 8 | 316041660 | 18.28 | 22.30 | |
| Rondella,7.05x19.5x0.2 | ||||
| 9 | 339006390 | 1.67 | 2.04 | |
| Cuscinetto a sfere a canale,8x22x7 | ||||
| 10 | 143115700 | 3.20 | 3.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 11 | 341005710 | |||
| Ventola con protezione dalla polvere | ||||
| 12 | 316041450 | 5.49 | 6.70 | |
| Anker 220 V | ||||
| 13 | 310009190 | 77.08 | 94.04 | |
| Cuscinetto a sfera,6x19x6 | ||||
| 14 | 143115690 | 2.43 | 2.96 | |
| Boccola di gomma | ||||
| 15 | 344097870 | 1.67 | 2.04 | |
| Pulsante ROSSO | ||||
| 16 | 343393650 | 1.67 | 2.04 | |
| Molla compressione | ||||
| 17 | 342003390 | 1.67 | 2.04 | |
| Carcasa del ingranaggio completa | ||||
| 18 | 316041620 | 29.97 | 36.56 | |
| Anello O | ||||
| 19 | 143193650 | 1.67 | 2.04 | |
| CHIOCCIOLA | ||||
| 20 | 341515280 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 21 | 141116990 | 1.79 | 2.18 | |
| Disco di attrito completo | ||||
| 22 | 316041650 | 13.93 | 16.99 | |
| Flangia con leva di tensione completa | ||||
| 23 | 316041720 | 29.97 | 36.56 | |
| Molla | ||||
| 24 | 342022040 | 1.67 | 2.04 | |
| Leva KA 65 | ||||
| 25 | 341070440 | 3.20 | 3.90 | |
| Disco di blocco | ||||
| 26 | 141181810 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 27 | 141123660 | 1.67 | 2.04 | |
| Mandrino di rettifica | ||||
| 28 | 341161060 | 15.31 | 18.68 | |
| Giunto di sicurezza, 230V | ||||
| 29 | 316042720 | 70.83 | 86.41 | |
| Molla Di Pressione | ||||
| 30 | 342050840 | 1.67 | 2.04 | |
| Guarnizione | ||||
| 31 | 339011570 | 1.67 | 2.04 | |
| Rondella 10,2 X 14,8 X 0,2 | ||||
| 32 | 141151120 | 1.67 | 2.04 | |
| Rondella 10,2 X 14,8 X 0,1 | ||||
| 33 | 141152300 | 1.79 | 2.18 | |
| Rondella 10,2 X 14,8 X 1,0 | ||||
| 34 | 141155550 | 1.67 | 2.04 | |
| Rondella 10,2 X 14,8X 0,5 | ||||
| 35 | 141153920 | 1.67 | 2.04 | |
| Maniglia Anti-Vibrazione, M 8 | ||||
| 36 | 314000970 | 15.31 | 18.68 | |
| Flangia Intermedia | ||||
| 37 | 343393570 | 6.05 | 7.38 | |
| Disco guida aria HK 85 | ||||
| 38 | 339151070 | 3.20 | 3.90 | |
| Campo | ||||
| 39 | 311010730 | 64.44 | 78.62 | |
| Custodia del motore | ||||
| 40 | 315013230 | 9.36 | 11.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 316047220 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 316047230 | |||
| Asta del cambio | ||||
| 43 | 343393540 | 1.67 | 2.04 | |
| Coperchio per alloggiamento | ||||
| 44 | 343393560 | 4.78 | 5.83 | |
| Interruttore OSC 18 | ||||
| 45 | 343392980 | 1.67 | 2.04 | |
| Piastra M 99 49-52x22 | ||||
| 46 | 338121660 | 3.20 | 3.90 | |
| Molla compressione | ||||
| 47 | 342003420 | 1.67 | 2.04 | |
| MORSETTO DEL CAVO | ||||
| 48 | 343362490 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 49 | 141116020 | 1.79 | 2.18 | |
| Manicotto del cavo | ||||
| 50 | 344100970 | 1.79 | 2.18 | |
| Cavo con spina CEE | ||||
| 51 | 344497150 | 18.28 | 22.30 | |
| Dado di serraggio compl., M 14 x 1,5 | ||||
| 52 | 316042740 | 18.80 | 22.94 | |
| Flangia | ||||
| 53 | 341031160 | 12.19 | 14.87 | |
| Coperchio protettivo, D125 | ||||
| 54 | 339204500 | 9.36 | 11.42 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 57 | 338049570 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 399999990 | |||
| Interruttore | ||||
| 59 | 343409430 | 9.36 | 11.42 | |
| Custodia con coperchio nero | ||||
| 60 | 343395610 | 3.89 | 4.75 | |
| VITE C M4X35 | ||||
| 61 | 141123490 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 399999990 | |||
| Tubo di grasso 100 Gr. | ||||
| 880 | 344130920 | 41.32 | 50.41 | |
| Tubo di grasso 50 gr. SF 011 1,8oz | ||||
| 885 | 344130560 | 52.36 | 63.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338504650 | |||
