Qui troverai tutte le parti e i disegni disponibili di “Metabo 03615001 (W900-115)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

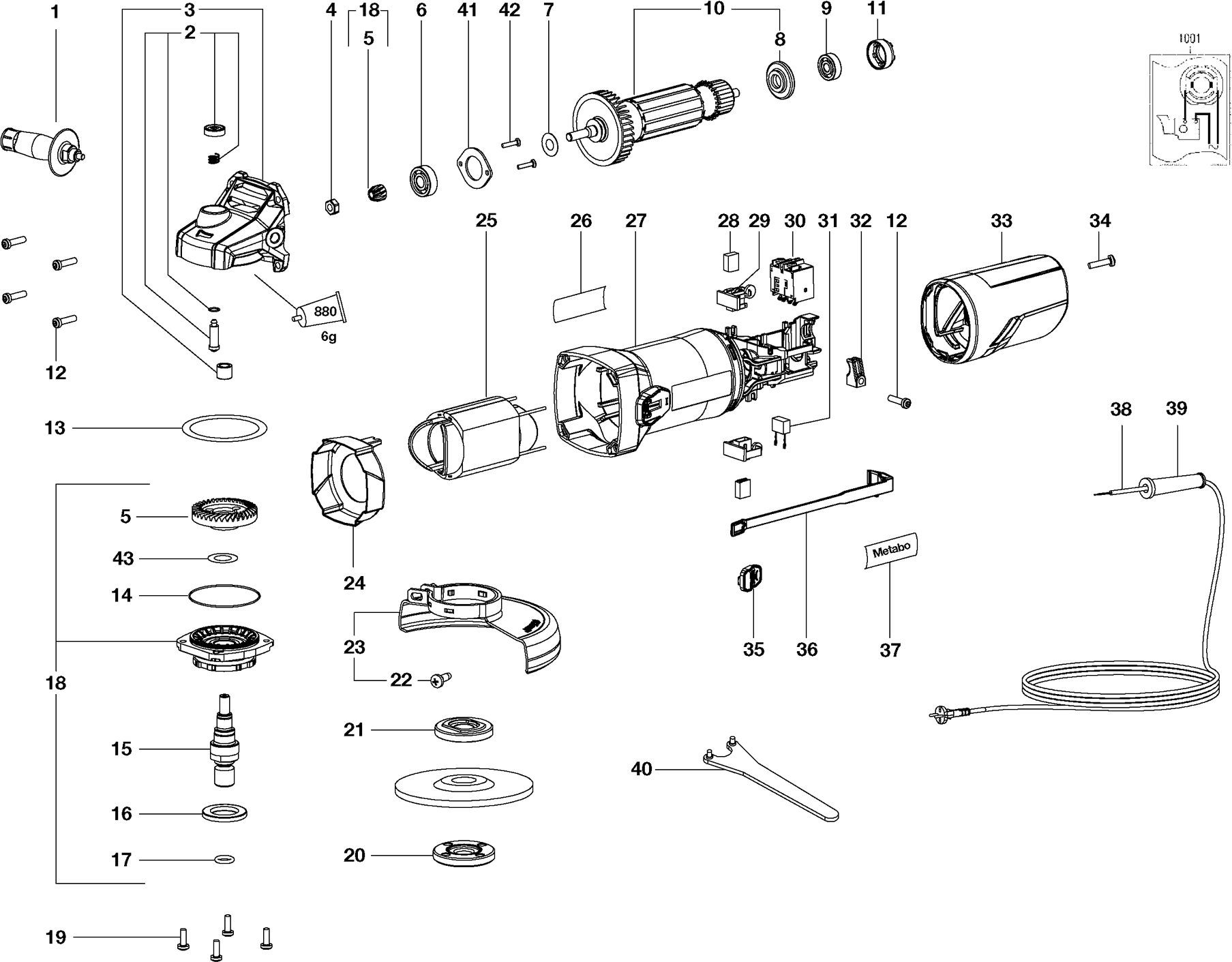

Disegni tecnici di Metabo 03615001 (W900-115)
Elenco parti di Metabo 03615001 (W900-115)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Impugnatura completa | ||||
| 1 | 314000540 | 12.19 | 14.87 | |
| Stop mandrino | ||||
| 2 | 316040610 | 3.20 | 3.90 | |
| Carcasa del ingranaggio completa | ||||
| 3 | 316097510 | 18.28 | 22.30 | |
| Dado esagonale | ||||
| 4 | 141130100 | 1.67 | 2.04 | |
| INGRANAGGIO | ||||
| 5 | 316071370 | 9.36 | 11.42 | |
| Cuscinetto a sfere 8x22x7 | ||||
| 6 | 143116270 | 3.89 | 4.75 | |
| Cuscinetto a sfere, 8X 22X 7 | ||||
| 6 | 143116020 | 3.20 | 3.90 | |
| Rondella | ||||
| 7 | 339007940 | 1.67 | 2.04 | |
| Disco di centrifuga | ||||
| 8 | 343392740 | 4.78 | 5.83 | |
| Cuscinetto a sfere 6x19x 6 | ||||
| 9 | 143115870 | 3.89 | 4.75 | |
| STATORE 230V | ||||
| 10 | 310013390 | 41.32 | 50.41 | |
| Boccola di gomma | ||||
| 11 | 344095260 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 12 | 141116020 | 1.79 | 2.18 | |
| Rondella di compensazione | ||||
| 13 | 339060160 | 1.79 | 2.18 | |
| Anello O 48 x 1 | ||||
| 14 | 344097550 | 1.67 | 2.04 | |
| O-RING | ||||
| 14 | 344103340 | 1.67 | 2.04 | |
| Ingranaggio del mandrino M14 | ||||
| 15 | 341605710 | 5.49 | 6.70 | |
| Rondella | ||||
| 16 | 339007790 | 1.67 | 2.04 | |
| Anello O | ||||
| 17 | 143192540 | 1.67 | 2.04 | |
| Flangia completa | ||||
| 18 | 316071360 | 21.22 | 25.89 | |
| VITE C M4X35 | ||||
| 19 | 141120070 | 1.67 | 2.04 | |
| Dado a flangia | ||||
| 20 | 341106900 | 9.36 | 11.42 | |
| Flangia | ||||
| 21 | 341031160 | 12.19 | 14.87 | |
| Vite a testa cilindrica | ||||
| 22 | 141124060 | 1.67 | 2.04 | |
| Cappuccio di protezione, D 115 | ||||
| 23 | 339209510 | 4.78 | 5.83 | |
| Disco di guida aria | ||||
| 24 | 339151280 | 1.67 | 2.04 | |
| Pacchetto di campo,230V | ||||
| 25 | 311013280 | 27.16 | 33.14 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 26 | 338074460 | 1.79 | 2.18 | |
| Custodia del motore | ||||
| 27 | 315013900 | 6.05 | 7.38 | |
| Portaspazzole in carbonio compl. | ||||
| 28 | 316098370 | 4.78 | 5.83 | |
| Portaspazzole in carbonio compl. | ||||
| 29 | 316098380 | 7.58 | 9.25 | |
| Interruttore, S125D 230V | ||||
| 30 | 343412680 | 10.82 | 13.20 | |
| CONDENSATORE | ||||
| 31 | 343255280 | 2.43 | 2.96 | |
| MORSETTO DEL CAVO | ||||
| 32 | 343362490 | 1.79 | 2.18 | |
| Cappuccio del motore | ||||
| 33 | 343453710 | 3.20 | 3.90 | |
| VITE C M4X35 | ||||
| 34 | 141116800 | 1.67 | 2.04 | |
| Interruttore OSC 18 | ||||
| 35 | 343412110 | 1.67 | 2.04 | |
| Asta del cambio | ||||
| 36 | 343446390 | 1.67 | 2.04 | |
| Etichetta Metabo | ||||
| 37 | 338122540 | 1.67 | 2.04 | |
| Cavo m.Connettore CEE | ||||
| 38 | 344499540 | 13.93 | 16.99 | |
| Manicotto del cavo | ||||
| 39 | 343446380 | 1.67 | 2.04 | |
| Chiave a spinotto | ||||
| 40 | 344163920 | 3.20 | 3.90 | |
| Coperchio del Cuscinetto Fisso | ||||
| 41 | 315420080 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 42 | 141110460 | 1.67 | 2.04 | |
| Rondella | ||||
| 43 | 141156520 | 1.67 | 2.04 | |
| Tubo di grasso 100 gr. | ||||
| 880 | 344130910 | 15.31 | 18.68 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338506590 | |||
