Qui troverai tutte le parti e i disegni disponibili di “Metabo 10900000 (STE135PLUS)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

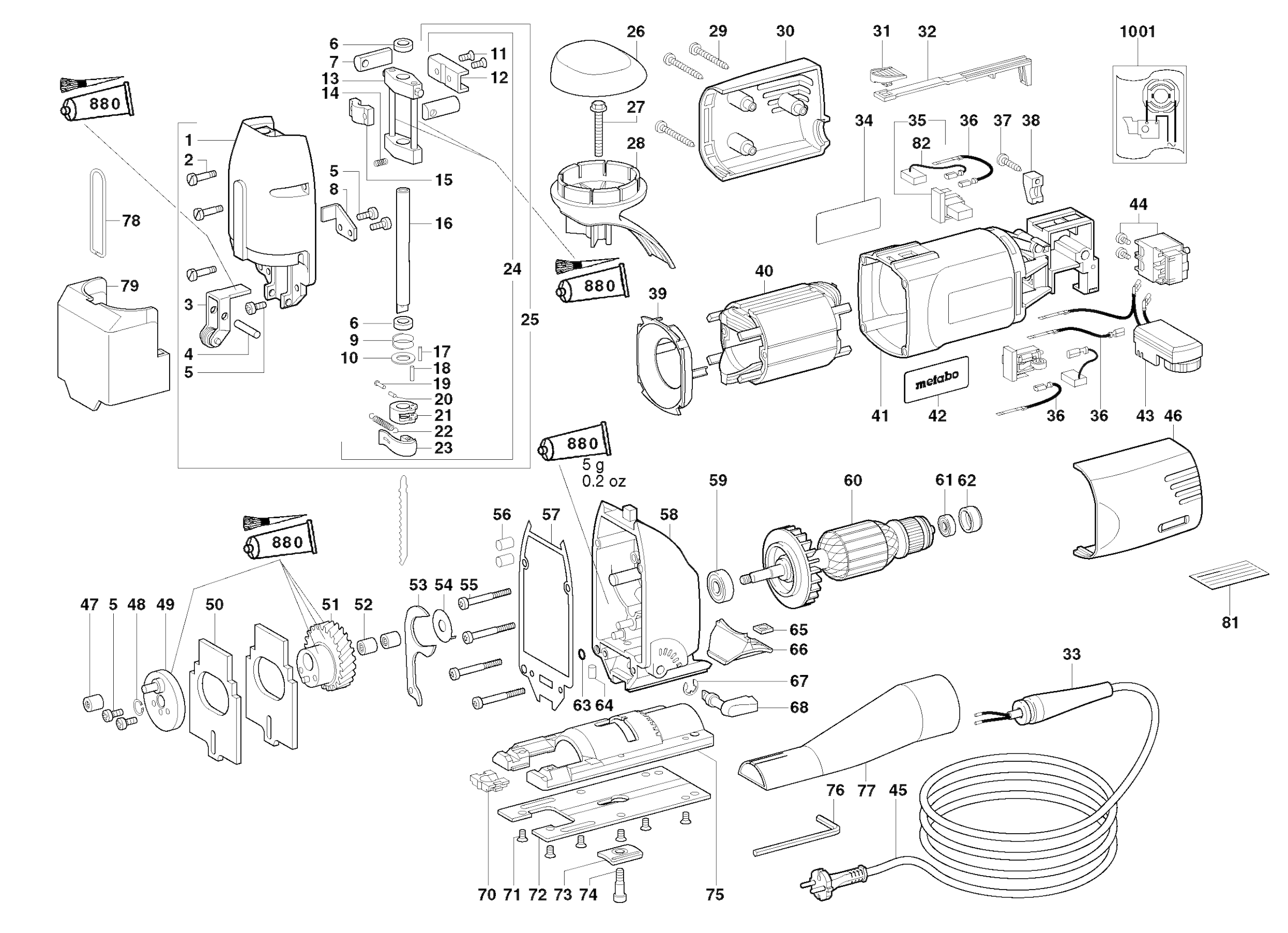

Disegni tecnici di Metabo 10900000 (STE135PLUS)
Elenco parti di Metabo 10900000 (STE135PLUS)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Coperchio del cambio completo | ||||
| 1 | 316031260 | 100.68 | 122.83 | |
| Vite di passaggio | ||||
| 2 | 341702980 | 1.67 | 2.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3 | 316029880 | |||
| Spina cilindrica | ||||
| 4 | 341513860 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 5 | 141110540 | 1.67 | 2.04 | |
| Rondella in feltro D 20/14 2mm | ||||
| 6 | 344070700 | 1.67 | 2.04 | |
| Guida oscillante completa | ||||
| 7 | 316031290 | 13.93 | 16.99 | |
| Piastra di Guida | ||||
| 8 | 339129460 | 6.05 | 7.38 | |
| Molla compressione | ||||
| 9 | 342001730 | 1.67 | 2.04 | |
| Rondella | ||||
| 10 | 344000160 | 1.67 | 2.04 | |
| Vite di passaggio | ||||
| 11 | 341705590 | 1.67 | 2.04 | |
| Vite a brugola | ||||
| 11 | 141120550 | 1.67 | 2.04 | |
| Pezzo di scorrimento FSK 670 | ||||
| 12 | 339129450 | 1.79 | 2.18 | |
| Guida completa del pestello | ||||
| 13 | 316031250 | 13.93 | 16.99 | |
| Molla compressione | ||||
| 14 | 342021680 | 1.67 | 2.04 | |
| GIUNTO | ||||
| 15 | 341070310 | 3.89 | 4.75 | |
| Stantuffo | ||||
| 16 | 341055890 | 29.97 | 36.56 | |
| Spina cilindrica | ||||
| 17 | 141163640 | 1.67 | 2.04 | |
| Perno di serraggio a spirale | ||||
| 18 | 141160770 | 1.67 | 2.04 | |
| Chiave di deriva | ||||
| 19 | 342200520 | 7.58 | 9.25 | |
| Perno di serraggio | ||||
| 20 | 141160810 | 1.79 | 2.18 | |
| Pezzo di Serraggio | ||||
| 21 | 341070260 | 9.36 | 11.42 | |
| Molla di tiro | ||||
| 22 | 342021540 | 1.79 | 2.18 | |
| Leva del mandrino OSC 18 | ||||
| 23 | 341070280 | 10.82 | 13.20 | |
| Ariete completo con guida | ||||
| 24 | 316031240 | 41.32 | 50.41 | |
| Coperchio del cambio completo | ||||
| 25 | 316037670 | 136.98 | 167.12 | |
| Parte superiore della maniglia | ||||
| 26 | 343375060 | 4.78 | 5.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 141118980 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 28 | 343398470 | |||
| VITE C M4X35 | ||||
| 29 | 141116990 | 1.79 | 2.18 | |
| Non più disponibile, nessuna sostituzione | ||||
| 30 | 343374410 | |||
| Interruttore OSC 18 | ||||
| 31 | 343394180 | 1.67 | 2.04 | |
| Asta del cambio | ||||
| 32 | 343373640 | 1.79 | 2.18 | |
| Manicotto del cavo | ||||
| 33 | 344101140 | 2.43 | 2.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 338045400 | |||
| Portaspazzole di Carbone | ||||
| 35 | 316035480 | 12.19 | 14.87 | |
| Filamento completo Awg18sw | ||||
| 36 | 344493960 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 37 | 141116020 | 1.79 | 2.18 | |
| MORSETTO DEL CAVO | ||||
| 38 | 343362490 | 1.79 | 2.18 | |
| Disco guida aria HK 85 | ||||
| 39 | 339150930 | 1.79 | 2.18 | |
| Campo 230 V | ||||
| 40 | 311009960 | 21.22 | 25.89 | |
| Custodia del motore | ||||
| 41 | 315012680 | 12.19 | 14.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 42 | 338122160 | |||
| Unità elettronica 230 V | ||||
| 43 | 343079700 | 41.32 | 50.41 | |
| Interruttore | ||||
| 44 | 343406730 | 18.28 | 22.30 | |
| Cavo con spina CEE | ||||
| 45 | 344488530 | 27.16 | 33.14 | |
| Non più disponibile, nessuna sostituzione | ||||
| 46 | 343374430 | |||
| CUSCINETTO A RULLINI | ||||
| 47 | 341002610 | 13.93 | 16.99 | |
| Anello di bloccaggio | ||||
| 48 | 141180020 | 1.67 | 2.04 | |
| Disco eccentrico | ||||
| 49 | 316031280 | 21.22 | 25.89 | |
| Piastra di bilanciamento | ||||
| 50 | 339129480 | 9.36 | 11.42 | |
| Set di ingranaggi completo | ||||
| 51 | 316031270 | 52.36 | 63.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 143111460 | |||
| Molla di pressione | ||||
| 53 | 339129440 | 9.36 | 11.42 | |
| Rondella di spinta | ||||
| 54 | 339129470 | 1.67 | 2.04 | |
| Vite di passaggio | ||||
| 55 | 341701490 | 1.67 | 2.04 | |
| Fermaglio in gomma | ||||
| 56 | 344092220 | 1.67 | 2.04 | |
| Guarnizione | ||||
| 57 | 339210840 | 1.79 | 2.18 | |
| Carcasa del ingranaggio completa | ||||
| 58 | 316031220 | 94.99 | 115.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 143113400 | |||
| Anker 220 V | ||||
| 60 | 310007940 | 100.68 | 122.83 | |
| Cuscinetto a sfere 6x19x6 | ||||
| 61 | 143115660 | 2.43 | 2.96 | |
| Boccola di gomma | ||||
| 62 | 344095260 | 1.79 | 2.18 | |
| Anello O | ||||
| 63 | 143193620 | 1.79 | 2.18 | |
| Spina cilindrica | ||||
| 64 | 141163740 | 1.67 | 2.04 | |
| DADO QUADRATO | ||||
| 65 | 141130660 | 1.67 | 2.04 | |
| Gamba CS 50 EBG | ||||
| 66 | 315414980 | 3.20 | 3.90 | |
| Disco di blocco | ||||
| 67 | 141181710 | 1.67 | 2.04 | |
| Leva del cambio completa | ||||
| 68 | 316046020 | 6.05 | 7.38 | |
| MANICOTTO | ||||
| 70 | 343375040 | 1.67 | 2.04 | |
| Vite a brugola | ||||
| 71 | 141119950 | 1.79 | 2.18 | |
| Parte della Piastra di Base | ||||
| 72 | 339129420 | 29.97 | 36.56 | |
| Morsetto | ||||
| 73 | 339133640 | 1.67 | 2.04 | |
| Vite di passaggio | ||||
| 74 | 341702620 | 1.67 | 2.04 | |
| Piastra di base KS 60 | ||||
| 75 | 315414990 | 27.16 | 33.14 | |
| CHIAVE ESAGONALE 8 MM | ||||
| 76 | 344161530 | 1.79 | 2.18 | |
| Bussola DRC 12 | ||||
| 77 | 343375090 | 6.05 | 7.38 | |
| Copertura Protettiva | ||||
| 78 | 342200580 | 1.79 | 2.18 | |
| Vetro di protezione degli occhi | ||||
| 79 | 344350420 | 4.78 | 5.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 81 | 399999990 | |||
| Set di spazzole di carbone | ||||
| 82 | 316035510 | 13.93 | 16.99 | |
| Tubo di grasso 50 gr. 1,8oz | ||||
| 880 | 344130990 | 27.16 | 33.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338502380 | |||
