Qui troverai tutte le parti e i disegni disponibili di “Metabo 00842010 (SBE850)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

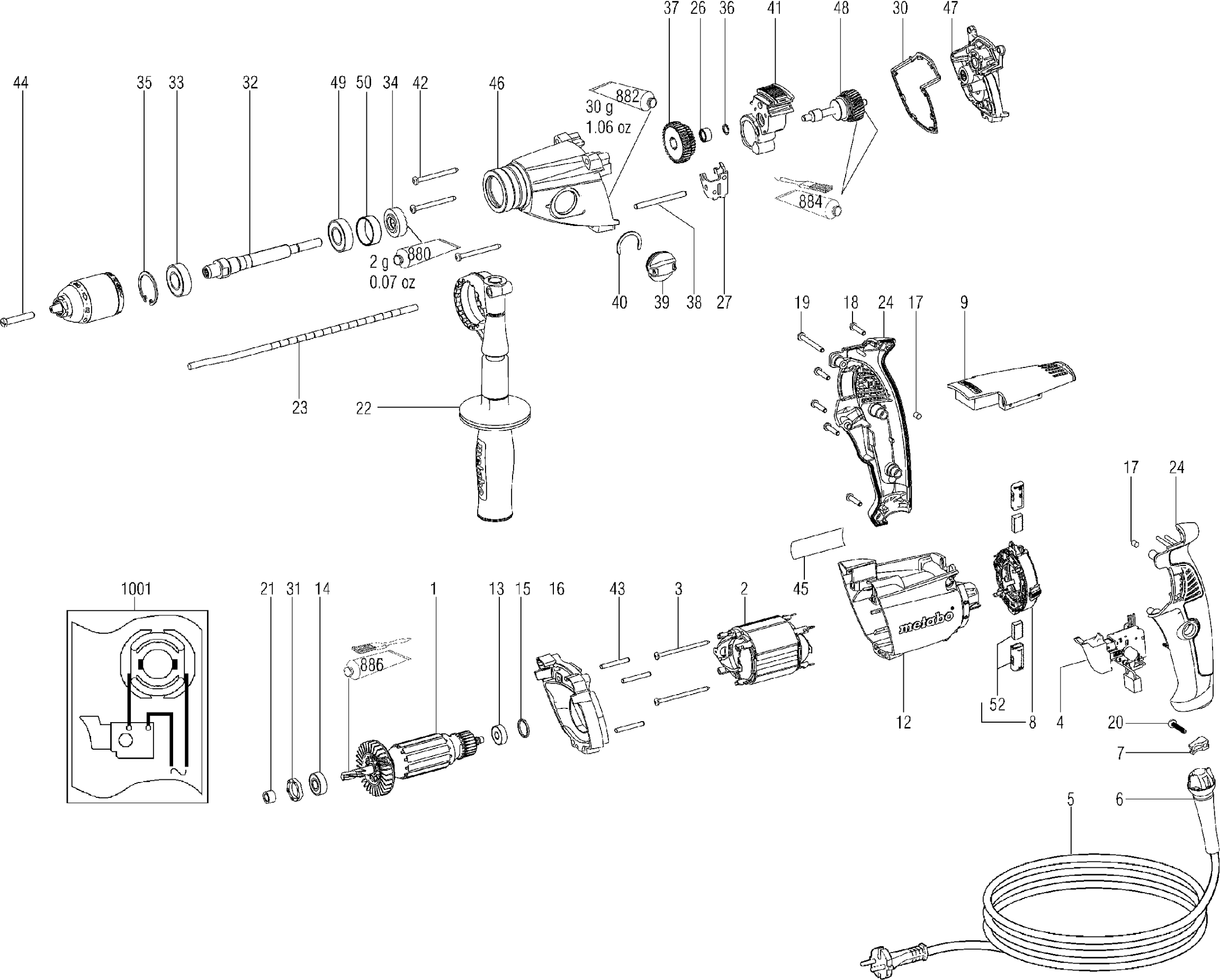

Disegni tecnici di Metabo 00842010 (SBE850)
Elenco parti di Metabo 00842010 (SBE850)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Anker 220 V | ||||
| 1 | 310010280 | 70.83 | 86.41 | |
| Pacchetto campo m.avvolgimento,230 V | ||||
| 2 | 311010790 | 35.72 | 43.58 | |
| VITE C M4X35 | ||||
| 3 | 141118260 | 1.67 | 2.04 | |
| Interruttore elettronico con quadrante | ||||
| 4 | 343409220 | 21.22 | 25.89 | |
| Cavo con spina CEE | ||||
| 5 | 344493180 | 24.26 | 29.60 | |
| Manicotto del cavo | ||||
| 6 | 343394300 | 1.79 | 2.18 | |
| MORSETTO DEL CAVO | ||||
| 7 | 343362490 | 1.79 | 2.18 | |
| Modulo portaspazzole in carbonio, 230V - V-EI. 85 | ||||
| 8 | 316051990 | 13.93 | 16.99 | |
| Copertura senza elettronica | ||||
| 9 | 343394070 | 3.20 | 3.90 | |
| Custodia del motore | ||||
| 12 | 315013250 | 13.93 | 16.99 | |
| Cuscinetto a sfere 6x19x6 | ||||
| 13 | 143115810 | 2.43 | 2.96 | |
| Cuscinetto a sfere 8x22x 7 | ||||
| 14 | 143115800 | 2.43 | 2.96 | |
| Anello O | ||||
| 15 | 143192430 | 1.79 | 2.18 | |
| Flangia Intermedia | ||||
| 16 | 343394750 | 1.79 | 2.18 | |
| Tappo di gomma | ||||
| 17 | 344097580 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 18 | 141116020 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 19 | 141116990 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 20 | 141117060 | 1.79 | 2.18 | |
| Anello di tenuta | ||||
| 21 | 343376040 | 1.79 | 2.18 | |
| Maniglia TSC 55 | ||||
| 22 | 314001280 | 9.36 | 11.42 | |
| Fermo profondità | ||||
| 23 | 341511630 | 4.78 | 5.83 | |
| Impugnatura a Pistola a 2 pezzi, con Gomma | ||||
| 24 | 343398530 | 10.82 | 13.20 | |
| Forcella di controllo | ||||
| 27 | 339133070 | 2.43 | 2.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 28 | 399999990 | |||
| Imballaggio modellato | ||||
| 30 | 344097930 | 1.67 | 2.04 | |
| Buffer di gomma | ||||
| 31 | 344095920 | 1.67 | 2.04 | |
| Mandrino di Perforazione | ||||
| 32 | 341604020 | 24.26 | 29.60 | |
| Anello di tenuta albero | ||||
| 33 | 339210920 | 1.67 | 2.04 | |
| ANELLO PERCUSSIONE | ||||
| 34 | 341055650 | 3.89 | 4.75 | |
| Anello di bloccaggio | ||||
| 35 | 141181680 | 1.67 | 2.04 | |
| Ingranaggio scorrevole | ||||
| 37 | 340004010 | 9.36 | 11.42 | |
| Spina di guida | ||||
| 38 | 341540010 | 4.78 | 5.83 | |
| Pulsante di controllo compl. | ||||
| 39 | 316041960 | 2.43 | 2.96 | |
| Rondella mezza luna | ||||
| 40 | 141155810 | 1.67 | 2.04 | |
| Cassa dell'interruttore compl. | ||||
| 41 | 316041940 | 9.36 | 11.42 | |
| VITE C M4X35 | ||||
| 42 | 141123610 | 1.67 | 2.04 | |
| Spina cilindrica | ||||
| 43 | 341520230 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 44 | 341701940 | 1.79 | 2.18 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 45 | 338057320 | 1.67 | 2.04 | |
| Carcasa del ingranaggio completa | ||||
| 46 | 316042790 | 64.44 | 78.62 | |
| Flangia ingranaggio cpl. | ||||
| 47 | 316042800 | 35.72 | 43.58 | |
| Albero del ingranaggio con giunto di sicurezza | ||||
| 48 | 316042820 | 52.36 | 63.88 | |
| Cuscinetto a sfere 15x32x9 | ||||
| 49 | 143115790 | 3.89 | 4.75 | |
| Set di spazzole di carbone, 230 V | ||||
| 52 | 316046950 | 13.93 | 16.99 | |
| Tubo di grasso 50 gr. 1,8oz | ||||
| 880 | 344130930 | 64.44 | 78.62 | |
| Tubo di grasso 50 gr. SF 126 | ||||
| 882 | 344130800 | 21.22 | 25.89 | |
| Tubo di grasso 50 gr. SF 011 1,8oz | ||||
| 884 | 344130560 | 52.36 | 63.88 | |
| Tubo di grasso 50 gr. 1,8oz | ||||
| 886 | 344131030 | 15.31 | 18.68 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338505150 | |||
