Qui troverai tutte le parti e i disegni disponibili di “Metabo 03824000 (RS14-125)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

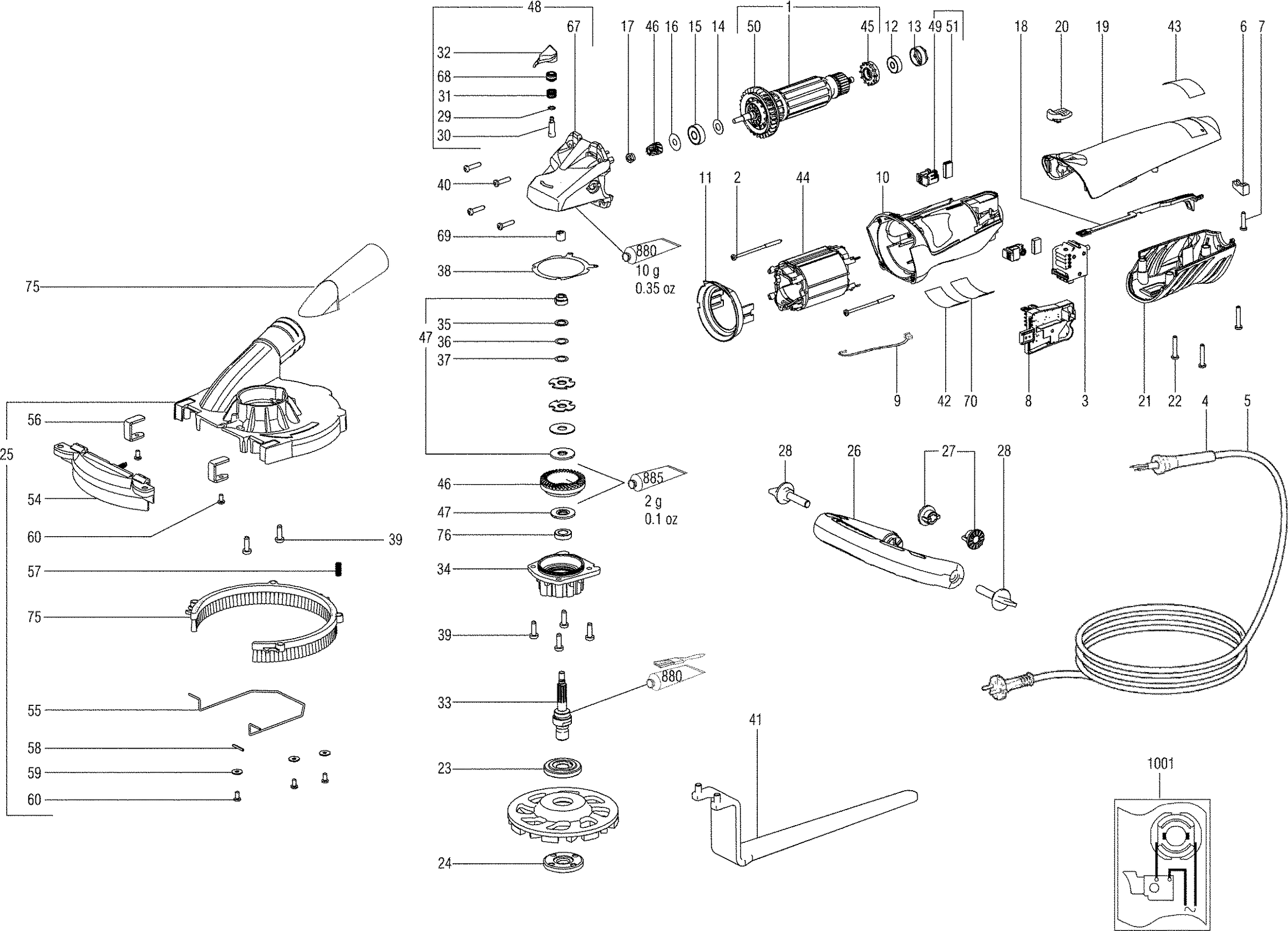

Disegni tecnici di Metabo 03824000 (RS14-125)
Elenco parti di Metabo 03824000 (RS14-125)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Anker 220 V | ||||
| 1 | 310009680 | 70.83 | 86.41 | |
| VITE C M4X35 | ||||
| 2 | 141118270 | 1.79 | 2.18 | |
| Interruttore | ||||
| 3 | 343409450 | 12.19 | 14.87 | |
| Manicotto del cavo | ||||
| 4 | 344100970 | 1.79 | 2.18 | |
| Cavo con spina CEE | ||||
| 5 | 344497150 | 18.28 | 22.30 | |
| MORSETTO DEL CAVO | ||||
| 6 | 343362490 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 7 | 141116020 | 1.79 | 2.18 | |
| Unità elettronica, 230v 50/60hz | ||||
| 8 | 343082140 | 46.99 | 57.33 | |
| Sonda di temperatura KTY Gebl sekopf | ||||
| 9 | 343083590 | 3.20 | 3.90 | |
| Custodia del motore | ||||
| 10 | 315013230 | 9.36 | 11.42 | |
| Disco guida aria HK 85 | ||||
| 11 | 339151040 | 1.79 | 2.18 | |
| Cuscinetto a sfera,6x19x6 | ||||
| 12 | 143115690 | 2.43 | 2.96 | |
| Boccola di gomma | ||||
| 13 | 344097870 | 1.67 | 2.04 | |
| Rondella,8.05x17x0.4 | ||||
| 14 | 339133060 | 1.67 | 2.04 | |
| Cuscinetto a sfere a canale,8x22x7 | ||||
| 15 | 143115700 | 3.20 | 3.90 | |
| Rondella,7.05x19.5x0.2 | ||||
| 16 | 339006390 | 1.67 | 2.04 | |
| Dado | ||||
| 17 | 341102260 | 2.43 | 2.96 | |
| Asta del cambio | ||||
| 18 | 343393530 | 1.67 | 2.04 | |
| Coperchio per alloggiamento | ||||
| 19 | 343393460 | 5.49 | 6.70 | |
| CAPPUCCIO PROTETTIVO | ||||
| 20 | 316071620 | 21.22 | 25.89 | |
| Interruttore OSC 18 | ||||
| 20 | 343392980 | 1.67 | 2.04 | |
| Custodia con coperchio nero | ||||
| 21 | 343395630 | 3.89 | 4.75 | |
| VITE C M4X35 | ||||
| 22 | 141123490 | 1.67 | 2.04 | |
| Flangia | ||||
| 23 | 341031160 | 12.19 | 14.87 | |
| Copertura completa | ||||
| 24 | 316052780 | 21.22 | 25.89 | |
| Dado a flangia | ||||
| 24 | 341106900 | 9.36 | 11.42 | |
| Cappuccio protettivo completo | ||||
| 25 | 316051710 | 94.99 | 115.89 | |
| Staffa maniglia | ||||
| 26 | 343399690 | 21.22 | 25.89 | |
| Disco scanalato | ||||
| 27 | 341070990 | 1.67 | 2.04 | |
| Vite farfalla compl. | ||||
| 28 | 341112690 | 1.67 | 2.04 | |
| Anello O | ||||
| 29 | 143193650 | 1.67 | 2.04 | |
| CHIOCCIOLA | ||||
| 30 | 341515280 | 1.67 | 2.04 | |
| Molla compressione | ||||
| 31 | 342003390 | 1.67 | 2.04 | |
| Pulsante Nero | ||||
| 32 | 343393410 | 1.67 | 2.04 | |
| Mandrino di rettifica, M 14 | ||||
| 33 | 341604450 | 41.32 | 50.41 | |
| Perno di serraggio | ||||
| 33 | 141160850 | 1.67 | 2.04 | |
| Flangia del cuscinetto HKC 55 | ||||
| 34 | 316056670 | 57.79 | 70.50 | |
| Rondella 10,2 X 14,8 X 1,0 | ||||
| 35 | 141155550 | 1.67 | 2.04 | |
| Rondella 10,2 X 14,8 X 0,2 | ||||
| 36 | 141151120 | 1.67 | 2.04 | |
| Rondella 10,2 X 14,8 X 0,1 | ||||
| 37 | 141152300 | 1.79 | 2.18 | |
| Guarnizione | ||||
| 38 | 339011570 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 39 | 141123660 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 40 | 141116020 | 1.79 | 2.18 | |
| Chiave a spinotto curva | ||||
| 41 | 344160700 | 6.05 | 7.38 | |
| Rondella | ||||
| 42 | 141150110 | 1.67 | 2.04 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 42 | 338061010 | 1.67 | 2.04 | |
| Etichetta dell'indicatore | ||||
| 43 | 338124630 | 1.79 | 2.18 | |
| Vite a testa cilindrica | ||||
| 43 | 141123980 | 1.67 | 2.04 | |
| Campo | ||||
| 44 | 311010750 | 77.08 | 94.04 | |
| Disco del tachimetro | ||||
| 45 | 343399850 | 2.43 | 2.96 | |
| Set di ingranaggi frizione di sicurezza | ||||
| 46 | 316046920 | 57.79 | 70.50 | |
| Disco di attrito completo | ||||
| 47 | 316041650 | 13.93 | 16.99 | |
| Carcasa del ingranaggio completa | ||||
| 48 | 316049770 | 52.36 | 63.88 | |
| Portaspazzole compl. spegnimento,230V | ||||
| 49 | 316045170 | 10.82 | 13.20 | |
| Ventola con protezione dalla polvere | ||||
| 50 | 316041450 | 5.49 | 6.70 | |
| Set Spazzole di Carbone, 230V | ||||
| 51 | 316042070 | 10.82 | 13.20 | |
| Copertura completa | ||||
| 54 | 316052780 | 21.22 | 25.89 | |
| Arco di Filo | ||||
| 55 | 342200680 | 3.89 | 4.75 | |
| Piastra di Protezione | ||||
| 56 | 339135870 | 1.67 | 2.04 | |
| Molla di pressione | ||||
| 57 | 342003810 | 1.67 | 2.04 | |
| Perno di serraggio | ||||
| 58 | 141160850 | 1.67 | 2.04 | |
| Rondella | ||||
| 59 | 141150110 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 60 | 141123980 | 1.67 | 2.04 | |
| Carcasa del ingranaggio completa | ||||
| 67 | 315105050 | 29.97 | 36.56 | |
| MANICOTTO FILETTATO | ||||
| 68 | 341005880 | 3.20 | 3.90 | |
| MANICOTTO FILETTATO | ||||
| 68 | 341071810 | 1.67 | 2.04 | |
| CUSCINETTO A RULLINI | ||||
| 69 | 143111430 | 5.49 | 6.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 399999990 | |||
| Spazzola completa, D 125 | ||||
| 75 | 344080650 | 18.28 | 22.30 | |
| Boccola Distanziatrice | ||||
| 76 | 341006120 | 3.89 | 4.75 | |
| Elemento di gomma | ||||
| 100 | 344102880 | 3.20 | 3.90 | |
| Tubo di grasso 100 Gr. | ||||
| 880 | 344130920 | 41.32 | 50.41 | |
| Tubo di grasso 50 gr. SF 011 1,8oz | ||||
| 885 | 344130560 | 52.36 | 63.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338504700 | |||
