Qui troverai tutte le parti e i disegni disponibili di “Metabo 03823000 (RF14-115)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

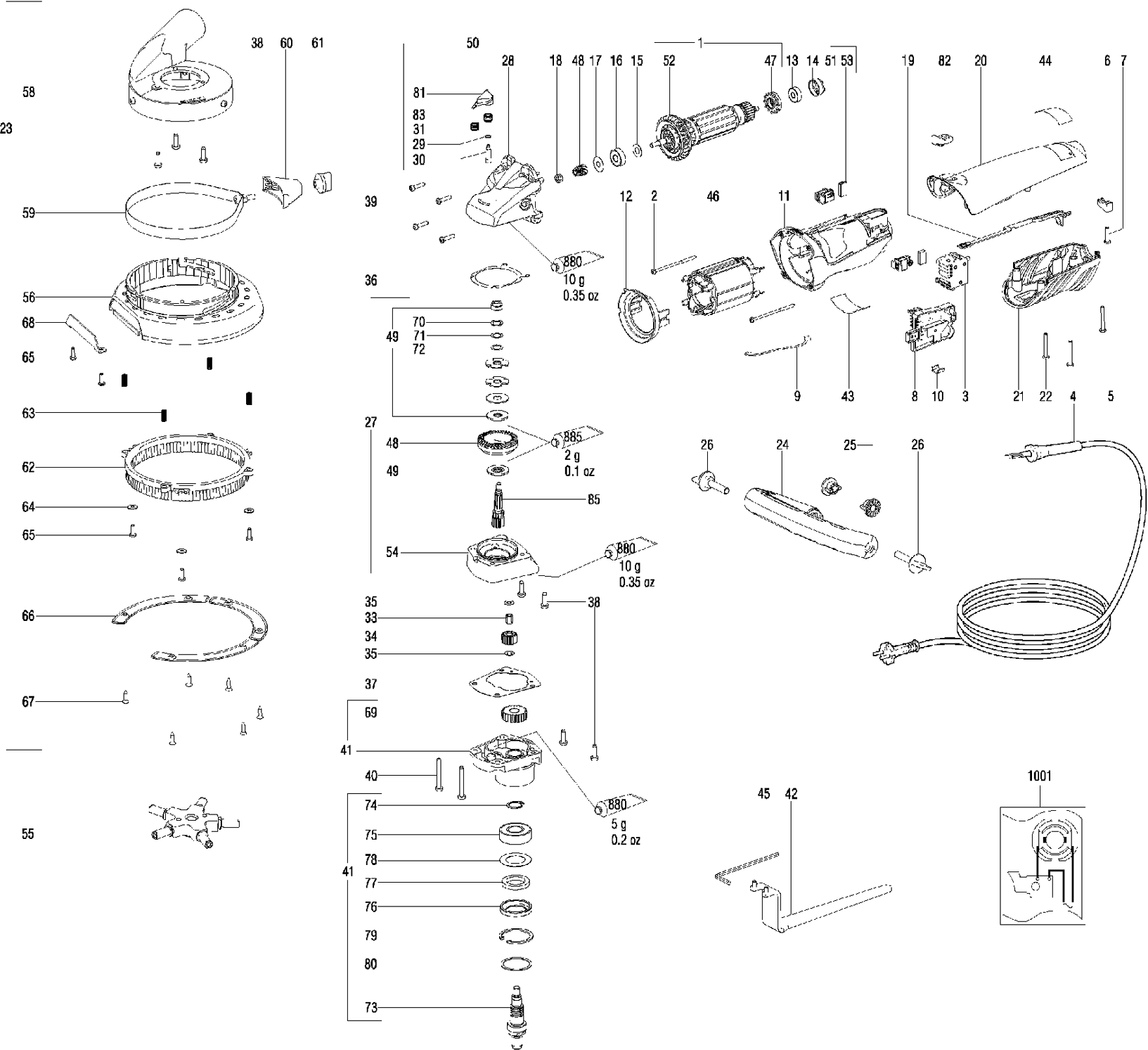

Disegni tecnici di Metabo 03823000 (RF14-115)
Elenco parti di Metabo 03823000 (RF14-115)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Anker 220 V | ||||
| 1 | 310009680 | 70.83 | 86.41 | |
| VITE C M4X35 | ||||
| 2 | 141118270 | 1.79 | 2.18 | |
| Interruttore | ||||
| 3 | 343409450 | 12.19 | 14.87 | |
| Manicotto del cavo | ||||
| 4 | 344100970 | 1.79 | 2.18 | |
| Cavo con spina CEE | ||||
| 5 | 344497150 | 18.28 | 22.30 | |
| MORSETTO DEL CAVO | ||||
| 6 | 343362490 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 7 | 141116020 | 1.79 | 2.18 | |
| Unità elettronica, 230v 50/60hz | ||||
| 8 | 343082140 | 46.99 | 57.33 | |
| Sonda di temperatura KTY Gebl sekopf | ||||
| 9 | 343081140 | 12.19 | 14.87 | |
| Corda in gomma | ||||
| 10 | 344000310 | 1.67 | 2.04 | |
| Custodia del motore | ||||
| 11 | 315013230 | 9.36 | 11.42 | |
| Disco guida aria HK 85 | ||||
| 12 | 339151040 | 1.79 | 2.18 | |
| Cuscinetto a sfera,6x19x6 | ||||
| 13 | 143115690 | 2.43 | 2.96 | |
| Boccola di gomma | ||||
| 14 | 344097870 | 1.67 | 2.04 | |
| Rondella,8.05x17x0.4 | ||||
| 15 | 339133060 | 1.67 | 2.04 | |
| Cuscinetto a sfere a canale,8x22x7 | ||||
| 16 | 143115700 | 3.20 | 3.90 | |
| Rondella,7.05x19.5x0.2 | ||||
| 17 | 339006390 | 1.67 | 2.04 | |
| Dado | ||||
| 18 | 341102260 | 2.43 | 2.96 | |
| Asta del cambio | ||||
| 19 | 343393530 | 1.67 | 2.04 | |
| Coperchio per alloggiamento | ||||
| 20 | 343393460 | 5.49 | 6.70 | |
| Custodia con coperchio nero | ||||
| 21 | 343395630 | 3.89 | 4.75 | |
| VITE C M4X35 | ||||
| 22 | 141123490 | 1.67 | 2.04 | |
| CAPPUCCIO PROTETTIVO | ||||
| 23 | 316049580 | 155.07 | 189.19 | |
| Staffa maniglia | ||||
| 24 | 343399690 | 21.22 | 25.89 | |
| Disco scanalato | ||||
| 25 | 341070990 | 1.67 | 2.04 | |
| Vite farfalla compl. | ||||
| 26 | 341112690 | 1.67 | 2.04 | |
| Flangia del cuscinetto preassemblata | ||||
| 27 | 316056650 | 89.16 | 108.78 | |
| Carcasa del ingranaggio completa | ||||
| 28 | 315105050 | 29.97 | 36.56 | |
| Anello O | ||||
| 29 | 143193650 | 1.67 | 2.04 | |
| CHIOCCIOLA | ||||
| 30 | 341515280 | 1.67 | 2.04 | |
| Molla compressione | ||||
| 31 | 342003390 | 1.67 | 2.04 | |
| CUSCINETTO A RULLINI | ||||
| 32 | 143111430 | 5.49 | 6.70 | |
| Rullino ad ago e gabbia | ||||
| 33 | 143115410 | 5.49 | 6.70 | |
| INGRANAGGIO | ||||
| 34 | 340012740 | 21.22 | 25.89 | |
| Rondella | ||||
| 35 | 141152070 | 1.67 | 2.04 | |
| Guarnizione | ||||
| 36 | 339011570 | 1.67 | 2.04 | |
| Guarnizione | ||||
| 37 | 339210960 | 5.49 | 6.70 | |
| Vite a testa cilindrica | ||||
| 38 | 141123660 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 39 | 141116020 | 1.79 | 2.18 | |
| Vite a testa cilindrica | ||||
| 40 | 141124110 | 1.67 | 2.04 | |
| Carcasa del ingranaggio completa | ||||
| 41 | 316055390 | 117.12 | 142.89 | |
| Chiave a spinotto curva | ||||
| 42 | 344160700 | 6.05 | 7.38 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 43 | 338060990 | 1.67 | 2.04 | |
| Etichetta dell'indicatore | ||||
| 44 | 338124630 | 1.79 | 2.18 | |
| Cacciavite ad angolo retto lungo SW 5 | ||||
| 45 | 344164010 | 3.20 | 3.90 | |
| Campo | ||||
| 46 | 311010750 | 77.08 | 94.04 | |
| Disco del tachimetro | ||||
| 47 | 343399850 | 2.43 | 2.96 | |
| Set di ingranaggi frizione di sicurezza | ||||
| 48 | 316046920 | 57.79 | 70.50 | |
| Disco di attrito completo | ||||
| 49 | 316041650 | 13.93 | 16.99 | |
| Carcasa del ingranaggio completa | ||||
| 50 | 316049770 | 52.36 | 63.88 | |
| Portaspazzole compl. spegnimento,230V | ||||
| 51 | 316045170 | 10.82 | 13.20 | |
| Ventola con protezione dalla polvere | ||||
| 52 | 316041450 | 5.49 | 6.70 | |
| Set Spazzole di Carbone, 230V | ||||
| 53 | 316042070 | 10.82 | 13.20 | |
| Flangia del cuscinetto compl. | ||||
| 54 | 316055380 | 64.44 | 78.62 | |
| Corpo base con bulloni | ||||
| 55 | 316055400 | 126.62 | 154.48 | |
| Fermo profondità | ||||
| 56 | 343430770 | 46.99 | 57.33 | |
| Coperchio di protezione completo | ||||
| 58 | 316050660 | 57.79 | 70.50 | |
| Fascia di bloccaggio completa | ||||
| 59 | 316049570 | 21.22 | 25.89 | |
| Pezzo di Serraggio | ||||
| 60 | 343430780 | 7.58 | 9.25 | |
| BOTTONE | ||||
| 61 | 341111870 | 2.43 | 2.96 | |
| Spazzola completa | ||||
| 62 | 344080640 | 27.16 | 33.14 | |
| Molla di pressione | ||||
| 63 | 342003810 | 1.67 | 2.04 | |
| Rondella | ||||
| 64 | 141150110 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 65 | 141118730 | 1.67 | 2.04 | |
| Guida crosshd. MFK 700/B | ||||
| 66 | 339135210 | 18.28 | 22.30 | |
| Vite a testa piana svasata | ||||
| 67 | 141123520 | 1.67 | 2.04 | |
| Piastra di Protezione | ||||
| 68 | 339135220 | 6.05 | 7.38 | |
| INGRANAGGIO | ||||
| 69 | 340012720 | 24.26 | 29.60 | |
| Rondella 10,2 X 14,8 X 1,0 | ||||
| 70 | 141155550 | 1.67 | 2.04 | |
| Rondella 10,2 X 14,8 X 0,2 | ||||
| 71 | 141151120 | 1.67 | 2.04 | |
| Rondella 10,2 X 14,8 X 0,1 | ||||
| 72 | 141152300 | 1.79 | 2.18 | |
| Mandrino di rettifica | ||||
| 73 | 341161250 | 35.72 | 43.58 | |
| Anello di bloccaggio | ||||
| 74 | 141180110 | 1.79 | 2.18 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75 | 143114460 | |||
| Anello di spaziatura | ||||
| 76 | 341013150 | 9.36 | 11.42 | |
| Rondella in feltro D 20/14 2mm | ||||
| 77 | 143192050 | 3.20 | 3.90 | |
| Rondella | ||||
| 78 | 141151950 | 1.79 | 2.18 | |
| Anello di sicurezza | ||||
| 79 | 141180410 | 1.67 | 2.04 | |
| Rondella di compensazione | ||||
| 80 | 143115590 | 1.67 | 2.04 | |
| Pulsante Nero | ||||
| 81 | 343393410 | 1.67 | 2.04 | |
| Interruttore OSC 18 | ||||
| 82 | 343392980 | 1.67 | 2.04 | |
| MANICOTTO FILETTATO | ||||
| 83 | 341005880 | 3.20 | 3.90 | |
| MANICOTTO FILETTATO | ||||
| 83 | 341071810 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 399999990 | |||
| Tubo di grasso 100 Gr. | ||||
| 880 | 344130920 | 41.32 | 50.41 | |
| Tubo di grasso 50 gr. SF 011 1,8oz | ||||
| 885 | 344130560 | 52.36 | 63.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338504700 | |||
