Qui troverai tutte le parti e i disegni disponibili di “Metabo 00396001 (MHE96)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

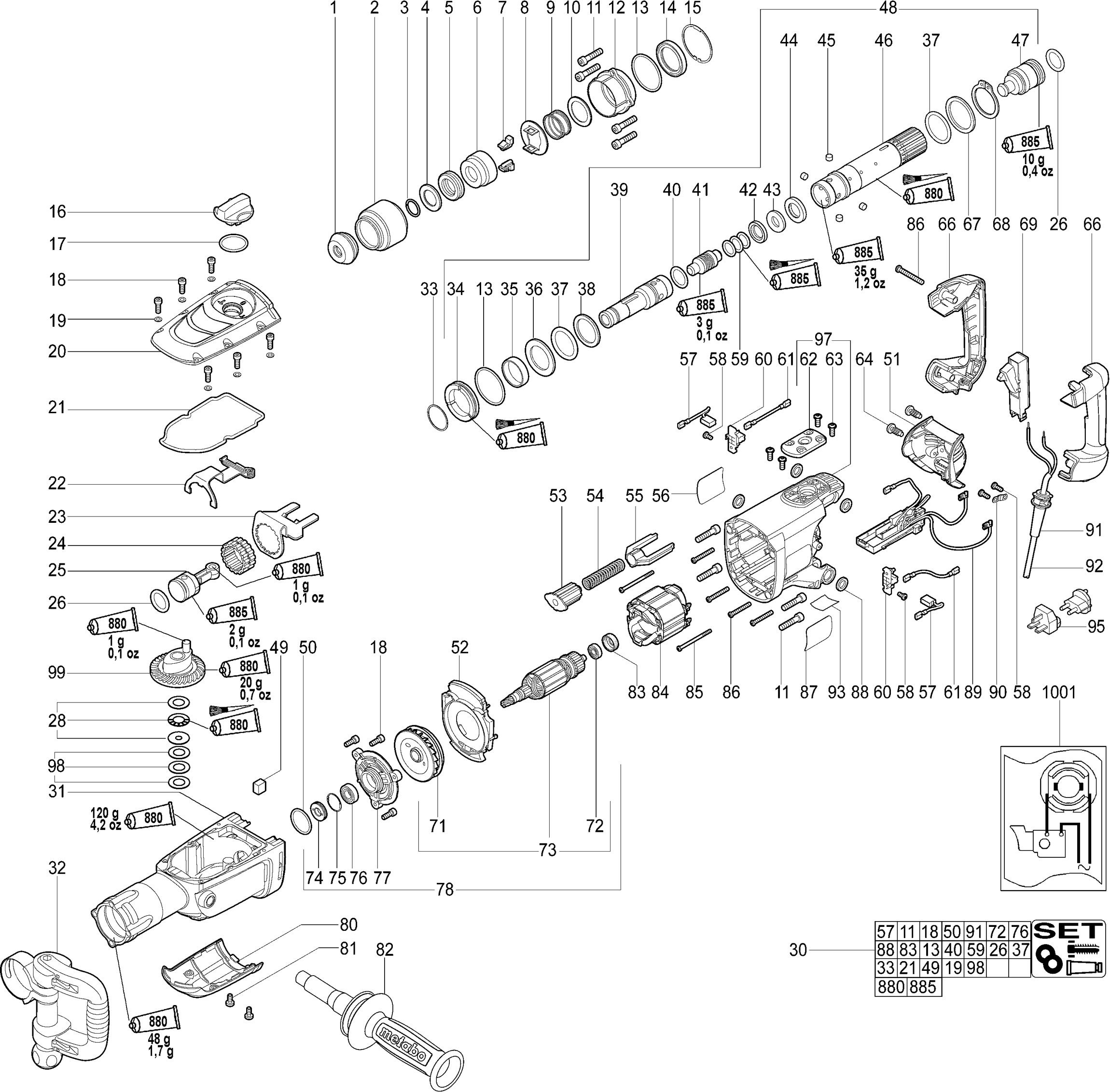

Disegni tecnici di Metabo 00396001 (MHE96)
Elenco parti di Metabo 00396001 (MHE96)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio di gomma | ||||
| 1 | 344097970 | 12.19 | 14.87 | |
| MANICOTTO ESATRICO | ||||
| 2 | 343394280 | 21.22 | 25.89 | |
| Anello di blocco | ||||
| 3 | 141155450 | 1.67 | 2.04 | |
| Rondella | ||||
| 4 | 341012850 | 29.97 | 36.56 | |
| Anello di smorzamento | ||||
| 5 | 344097980 | 18.28 | 22.30 | |
| MANICOTTO ESATRICO | ||||
| 6 | 341058650 | 70.83 | 86.41 | |
| Portante LA-DF 500 | ||||
| 7 | 339007080 | 29.97 | 36.56 | |
| Piastra Intermedia | ||||
| 8 | 339133170 | 46.99 | 57.33 | |
| Molla compressione | ||||
| 9 | 342003480 | 3.20 | 3.90 | |
| Rondella | ||||
| 10 | 341012920 | 4.78 | 5.83 | |
| Vite a testa cilindrica | ||||
| 11 | 141114040 | 1.67 | 2.04 | |
| Anello di bloccaggio | ||||
| 12 | 339132760 | 7.58 | 9.25 | |
| Anello O | ||||
| 13 | 344098140 | 1.67 | 2.04 | |
| Anello di tenuta albero | ||||
| 14 | 339011620 | 5.49 | 6.70 | |
| Anello di bloccaggio | ||||
| 15 | 141180450 | 1.79 | 2.18 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 16 | 343394250 | 12.19 | 14.87 | |
| Anello O | ||||
| 17 | 344098090 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 18 | 141123570 | 1.67 | 2.04 | |
| Rondella | ||||
| 19 | 141150020 | 1.67 | 2.04 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 20 | 315416310 | 100.68 | 122.83 | |
| Imballaggio modellato | ||||
| 21 | 344098050 | 9.36 | 11.42 | |
| Forcella di controllo | ||||
| 22 | 339133150 | 64.44 | 78.62 | |
| Piastra di arresto | ||||
| 23 | 339133160 | 46.99 | 57.33 | |
| Anello di Regolazione | ||||
| 24 | 343394270 | 3.89 | 4.75 | |
| Doeper compl. | ||||
| 25 | 316042440 | 46.99 | 57.33 | |
| Anello O | ||||
| 26 | 344098180 | 1.67 | 2.04 | |
| MANICOTTO | ||||
| 28 | 320050630 | 12.19 | 14.87 | |
| Kit di manutenzione | ||||
| 30 | 316042470 | 126.62 | 154.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 31 | 315104720 | |||
| Maniglia extra completa | ||||
| 32 | 316042080 | 52.36 | 63.88 | |
| Anello di ritenzione | ||||
| 33 | 342022080 | 1.67 | 2.04 | |
| Rondella | ||||
| 34 | 341070580 | 27.16 | 33.14 | |
| Rondella | ||||
| 35 | 341012840 | 24.26 | 29.60 | |
| Disco di supporto | ||||
| 36 | 341070570 | 6.05 | 7.38 | |
| Anello O | ||||
| 37 | 344098190 | 13.93 | 16.99 | |
| Anello guida | ||||
| 38 | 339006940 | 5.49 | 6.70 | |
| Manicotto di comando del trapano | ||||
| 39 | 341058630 | 136.98 | 167.12 | |
| Anello O | ||||
| 40 | 344098150 | 1.67 | 2.04 | |
| Doeper compl. | ||||
| 41 | 316042420 | 64.44 | 78.62 | |
| Anello guida | ||||
| 42 | 341012820 | 15.31 | 18.68 | |
| Anello,NBR | ||||
| 43 | 344098040 | 4.78 | 5.83 | |
| Anello guida | ||||
| 44 | 341012830 | 21.22 | 25.89 | |
| CHIOCCIOLA | ||||
| 45 | 341058640 | 2.43 | 2.96 | |
| MANICOTTO ESATRICO | ||||
| 46 | 341058620 | 207.90 | 253.64 | |
| Stantuffo Completo | ||||
| 47 | 316042430 | 57.79 | 70.50 | |
| Mandrino compl.,SDS-M | ||||
| 48 | 316042410 | 540.90 | 659.90 | |
| Feltro di tenuta | ||||
| 49 | 344098060 | 1.67 | 2.04 | |
| Anello O | ||||
| 50 | 344098110 | 1.67 | 2.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 51 | 343392340 | |||
| Disco di guida aria | ||||
| 52 | 339151090 | 10.82 | 13.20 | |
| GHIERA | ||||
| 53 | 343394230 | 3.89 | 4.75 | |
| Molla compressione | ||||
| 54 | 342003470 | 3.20 | 3.90 | |
| Pezzo intermedio | ||||
| 55 | 343394240 | 3.20 | 3.90 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 56 | 338049450 | 1.79 | 2.18 | |
| KIT DI SERVIZIO 115V | ||||
| 57 | 316042480 | 46.99 | 57.33 | |
| VITE C M4X35 | ||||
| 58 | 341704240 | 1.67 | 2.04 | |
| Anello O | ||||
| 59 | 344098160 | 1.67 | 2.04 | |
| Portaspazzole di Carbone | ||||
| 60 | 343000920 | 7.58 | 9.25 | |
| Interruttore del filo di connessione | ||||
| 61 | 344497400 | 1.79 | 2.18 | |
| COPERTURA | ||||
| 62 | 339132750 | 57.79 | 70.50 | |
| Vite ,C-K6x16 T25 | ||||
| 63 | 341704230 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 64 | 341704250 | 1.67 | 2.04 | |
| Maniglia a due pezzi | ||||
| 66 | 343394220 | 46.99 | 57.33 | |
| Anello guida | ||||
| 67 | 339007090 | 5.49 | 6.70 | |
| Anello di bloccaggio | ||||
| 68 | 141156350 | 1.67 | 2.04 | |
| Interruttore | ||||
| 69 | 343407670 | 52.36 | 63.88 | |
| GUARNIZIONE | ||||
| 71 | 330001860 | 24.26 | 29.60 | |
| CUSCINETTO A SFERA | ||||
| 72 | 320050650 | 12.19 | 14.87 | |
| Anker 220 V | ||||
| 73 | 316063850 | 327.60 | 399.67 | |
| Anello di tenuta | ||||
| 74 | 344098030 | 15.31 | 18.68 | |
| Anello di bloccaggio | ||||
| 75 | 342022070 | 1.67 | 2.04 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 76 | 320050670 | 18.28 | 22.30 | |
| Scudo finale | ||||
| 77 | 315300620 | 57.79 | 70.50 | |
| Indotto con flangia, 220-240 V | ||||
| 78 | 316063860 | 281.70 | 343.67 | |
| Tappo | ||||
| 80 | 343394260 | 15.31 | 18.68 | |
| VITE C M4X35 | ||||
| 81 | 141123580 | 1.67 | 2.04 | |
| Maniglia Anti-Vibrazione Completa | ||||
| 82 | 314001050 | 35.72 | 43.58 | |
| Boccola di gomma | ||||
| 83 | 344098020 | 1.67 | 2.04 | |
| Campo | ||||
| 84 | 311012610 | 89.16 | 108.78 | |
| Vite ,4x64 | ||||
| 85 | 341704210 | 1.67 | 2.04 | |
| Vite ,K5x45 T20 | ||||
| 86 | 341704220 | 1.67 | 2.04 | |
| Etichetta Metabo | ||||
| 87 | 338121120 | 3.89 | 4.75 | |
| Anello O | ||||
| 88 | 344098120 | 1.67 | 2.04 | |
| Unità elettronica, 220-240 V | ||||
| 89 | 343081310 | 89.16 | 108.78 | |
| MORSETTO DEL CAVO | ||||
| 90 | 343394210 | 1.67 | 2.04 | |
| Manicotto del cavo | ||||
| 91 | 344098010 | 4.78 | 5.83 | |
| Cavo m.Connettore CEE | ||||
| 92 | 344497430 | 35.72 | 43.58 | |
| Piastra di identificazione,104 dB, MHE 56 | ||||
| 93 | 338121150 | 3.89 | 4.75 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 95 | 399999990 | |||
| Carter del motore completo | ||||
| 97 | 316042090 | 94.99 | 115.89 | |
| Set di rondelle di bloccaggio | ||||
| 98 | 316043160 | 12.19 | 14.87 | |
| Indotto con flangia, 220-240 V | ||||
| 99 | 316063860 | 281.70 | 343.67 | |
| Tubo di grasso, 45 g Urethyn | ||||
| 880 | 344131170 | 15.31 | 18.68 | |
| Tubo di grasso,Gadus S5V220 | ||||
| 885 | 344131160 | 24.26 | 29.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338504730 | |||
