Qui troverai tutte le parti e i disegni disponibili di “Metabo 00688000 (MHE5)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

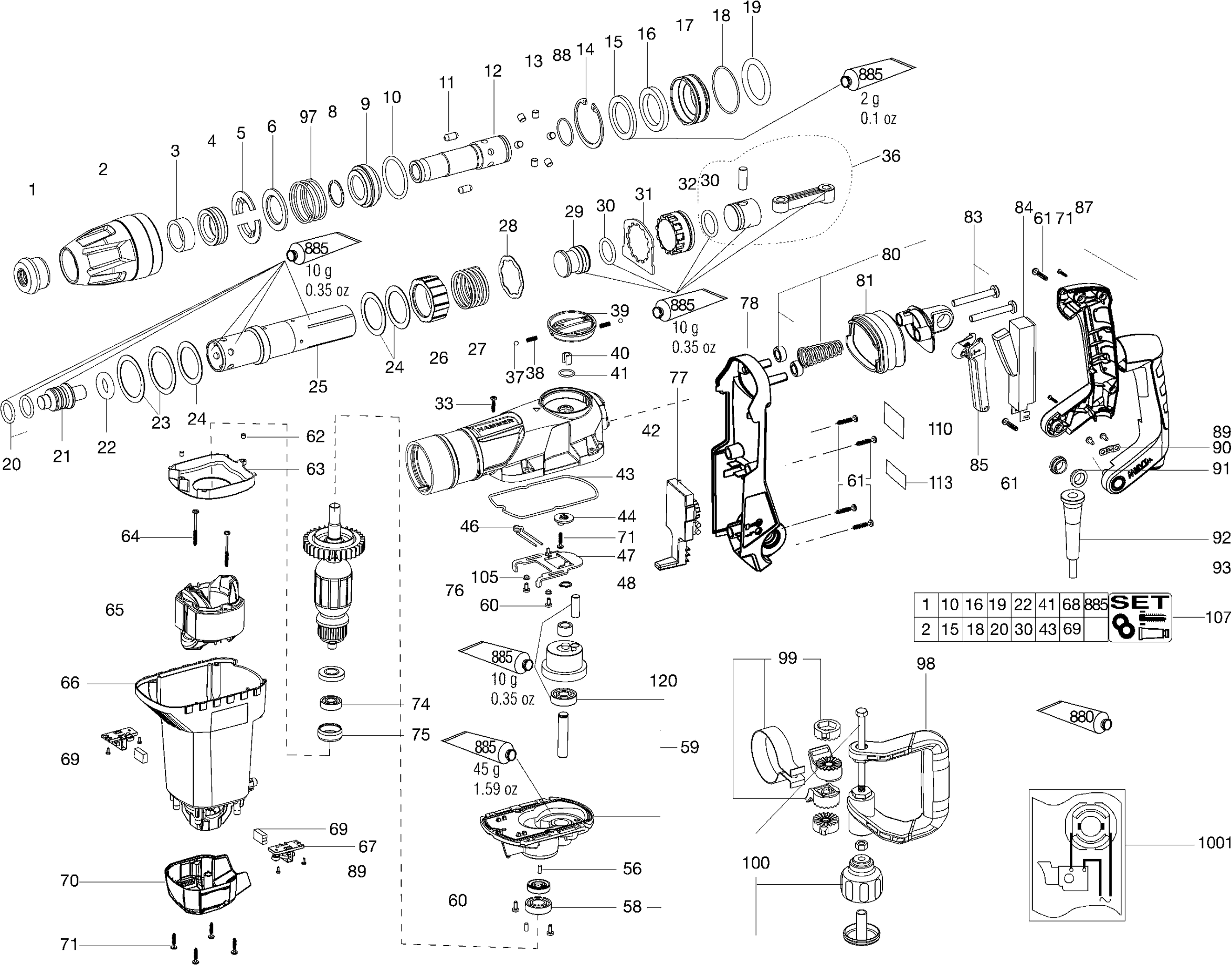

Disegni tecnici di Metabo 00688000 (MHE5)
Elenco parti di Metabo 00688000 (MHE5)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Boccola di gomma | ||||
| 1 | 344102550 | 2.43 | 2.96 | |
| MANICOTTO ESATRICO | ||||
| 2 | 341210930 | 10.82 | 13.20 | |
| Rondella | ||||
| 3 | 343440260 | 1.79 | 2.18 | |
| Anello di supporto | ||||
| 4 | 341013400 | 15.31 | 18.68 | |
| Rondella | ||||
| 5 | 341013320 | 4.78 | 5.83 | |
| Anello di supporto | ||||
| 6 | 341013330 | 6.05 | 7.38 | |
| Anello di bloccaggio | ||||
| 8 | 141156720 | 5.49 | 6.70 | |
| Anello di Regolazione | ||||
| 9 | 343440990 | 27.16 | 33.14 | |
| Anello O | ||||
| 10 | 143195760 | 1.79 | 2.18 | |
| CHIOCCIOLA | ||||
| 11 | 341520340 | 3.89 | 4.75 | |
| Custodia del ingranaggio | ||||
| 12 | 341210940 | 175.78 | 214.45 | |
| RUOTA | ||||
| 13 | 341211130 | 3.20 | 3.90 | |
| Anello di bloccaggio | ||||
| 14 | 141156730 | 2.43 | 2.96 | |
| Soffietto | ||||
| 15 | 344113010 | 13.93 | 16.99 | |
| Soffietto | ||||
| 15 | 344113000 | 1.79 | 2.18 | |
| Soffietto | ||||
| 16 | 344113010 | 13.93 | 16.99 | |
| Soffietto | ||||
| 16 | 344113000 | 1.79 | 2.18 | |
| Anello di supporto | ||||
| 17 | 341013410 | 41.32 | 50.41 | |
| Anello O | ||||
| 18 | 143195770 | 1.67 | 2.04 | |
| Anello O | ||||
| 19 | 143195780 | 1.67 | 2.04 | |
| Anello O | ||||
| 20 | 143195790 | 4.78 | 5.83 | |
| PISTONE | ||||
| 21 | 341210950 | 29.97 | 36.56 | |
| Anello O | ||||
| 22 | 143195840 | 9.36 | 11.42 | |
| Rondella | ||||
| 23 | 339147540 | 3.20 | 3.90 | |
| Anello di spaziatura | ||||
| 24 | 341013420 | 3.89 | 4.75 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 25 | 341210960 | |||
| Anello di bloccaggio | ||||
| 26 | 343440280 | 9.36 | 11.42 | |
| Molla | ||||
| 27 | 342022630 | 3.89 | 4.75 | |
| Rondella | ||||
| 28 | 339147550 | 3.89 | 4.75 | |
| Battitore | ||||
| 29 | 341210970 | 29.97 | 36.56 | |
| Anello O | ||||
| 30 | 143195810 | 6.05 | 7.38 | |
| Piastra di arresto | ||||
| 31 | 339147610 | 5.49 | 6.70 | |
| Ingranaggio | ||||
| 32 | 341210980 | 18.28 | 22.30 | |
| VITE C M4X35 | ||||
| 33 | 141124410 | 1.67 | 2.04 | |
| Doeper compl. | ||||
| 36 | 316059480 | 64.44 | 78.62 | |
| Palla | ||||
| 37 | 143115720 | 1.67 | 2.04 | |
| Molla | ||||
| 38 | 342024030 | 3.89 | 4.75 | |
| Pulsante di Scorrimento | ||||
| 39 | 343440290 | 3.89 | 4.75 | |
| FELTRO | ||||
| 40 | 344071010 | 1.79 | 2.18 | |
| Anello O | ||||
| 41 | 143195820 | 1.67 | 2.04 | |
| Custodia del ingranaggio | ||||
| 42 | 315105480 | 100.68 | 122.83 | |
| Anello di tenuta | ||||
| 43 | 344112710 | 6.05 | 7.38 | |
| Rondella | ||||
| 44 | 339012090 | 1.79 | 2.18 | |
| Molla | ||||
| 46 | 342022650 | 15.31 | 18.68 | |
| FORCHETTA | ||||
| 47 | 339147600 | 18.28 | 22.30 | |
| Anello di bloccaggio | ||||
| 48 | 141180060 | 1.67 | 2.04 | |
| Spina cilindrica | ||||
| 56 | 141160330 | 5.49 | 6.70 | |
| MANICOTTO | ||||
| 58 | 320054010 | 18.28 | 22.30 | |
| Coperchio del cuscinetto completo | ||||
| 59 | 316061260 | 77.08 | 94.04 | |
| VITE C M4X35 | ||||
| 60 | 141124420 | 1.67 | 2.04 | |
| Vite a testa piana svasata | ||||
| 61 | 141124400 | 1.67 | 2.04 | |
| Buffer di gomma | ||||
| 62 | 344112980 | 1.67 | 2.04 | |
| Disco di guida dell'aria | ||||
| 63 | 339153130 | 3.89 | 4.75 | |
| VITE C M4X35 | ||||
| 64 | 141124390 | 1.67 | 2.04 | |
| Campo | ||||
| 65 | 311012260 | 70.83 | 86.41 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 66 | 315107520 | 29.97 | 36.56 | |
| Portaspazzole di Carbone | ||||
| 67 | 316059420 | 6.05 | 7.38 | |
| Set di spazzole di carbone | ||||
| 69 | 316067120 | 27.16 | 33.14 | |
| Cappuccio del motore | ||||
| 70 | 343436470 | 9.36 | 11.42 | |
| VITE C M4X35 | ||||
| 71 | 341722180 | 1.67 | 2.04 | |
| MANICOTTO | ||||
| 74 | 320054020 | 15.31 | 18.68 | |
| Boccola di gomma | ||||
| 75 | 344112670 | 1.79 | 2.18 | |
| Anker 220 V | ||||
| 76 | 316061180 | 155.07 | 189.19 | |
| Unità Elettronica | ||||
| 77 | 343084820 | 145.97 | 178.08 | |
| COPERTURA | ||||
| 78 | 343440070 | 9.36 | 11.42 | |
| Pezzo di connessione completo | ||||
| 80 | 316059450 | 3.89 | 4.75 | |
| Soffietto | ||||
| 81 | 344112680 | 6.05 | 7.38 | |
| VITE C M4X35 | ||||
| 83 | 341722190 | 1.67 | 2.04 | |
| Interruttore completo | ||||
| 84 | 343410590 | 64.44 | 78.62 | |
| Tappo | ||||
| 85 | 343441000 | 7.58 | 9.25 | |
| Maniglia a due pezzi | ||||
| 87 | 343441010 | 27.16 | 33.14 | |
| Anello O | ||||
| 88 | 143195750 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 89 | 341722200 | 1.67 | 2.04 | |
| Attacco del cavo | ||||
| 90 | 343440240 | 1.67 | 2.04 | |
| Boccola di gomma | ||||
| 91 | 344112690 | 1.67 | 2.04 | |
| Manicotto del cavo | ||||
| 92 | 344112700 | 1.79 | 2.18 | |
| CAVO W.CONNECT 230V EU | ||||
| 93 | 344499920 | 29.97 | 36.56 | |
| Molla | ||||
| 97 | 342022640 | 4.78 | 5.83 | |
| Maniglia extra completa | ||||
| 98 | 343441020 | 52.36 | 63.88 | |
| Pezzo di serraggio completo | ||||
| 99 | 316061190 | 18.28 | 22.30 | |
| Interruttore compl. | ||||
| 100 | 316061200 | 18.28 | 22.30 | |
| MANICOTTO FILETTATO | ||||
| 105 | 341006240 | 7.58 | 9.25 | |
| Kit di manutenzione | ||||
| 107 | 316061210 | 117.12 | 142.89 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 110 | 338063700 | 2.43 | 2.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 113 | 399999990 | |||
| Mandrino completo | ||||
| 120 | 316061220 | 64.44 | 78.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 880 | 631800000 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 885 | 136012900 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338510010 | |||
