Qui troverai tutte le parti e i disegni disponibili di “Metabo 01542000 (Mega700-90D)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

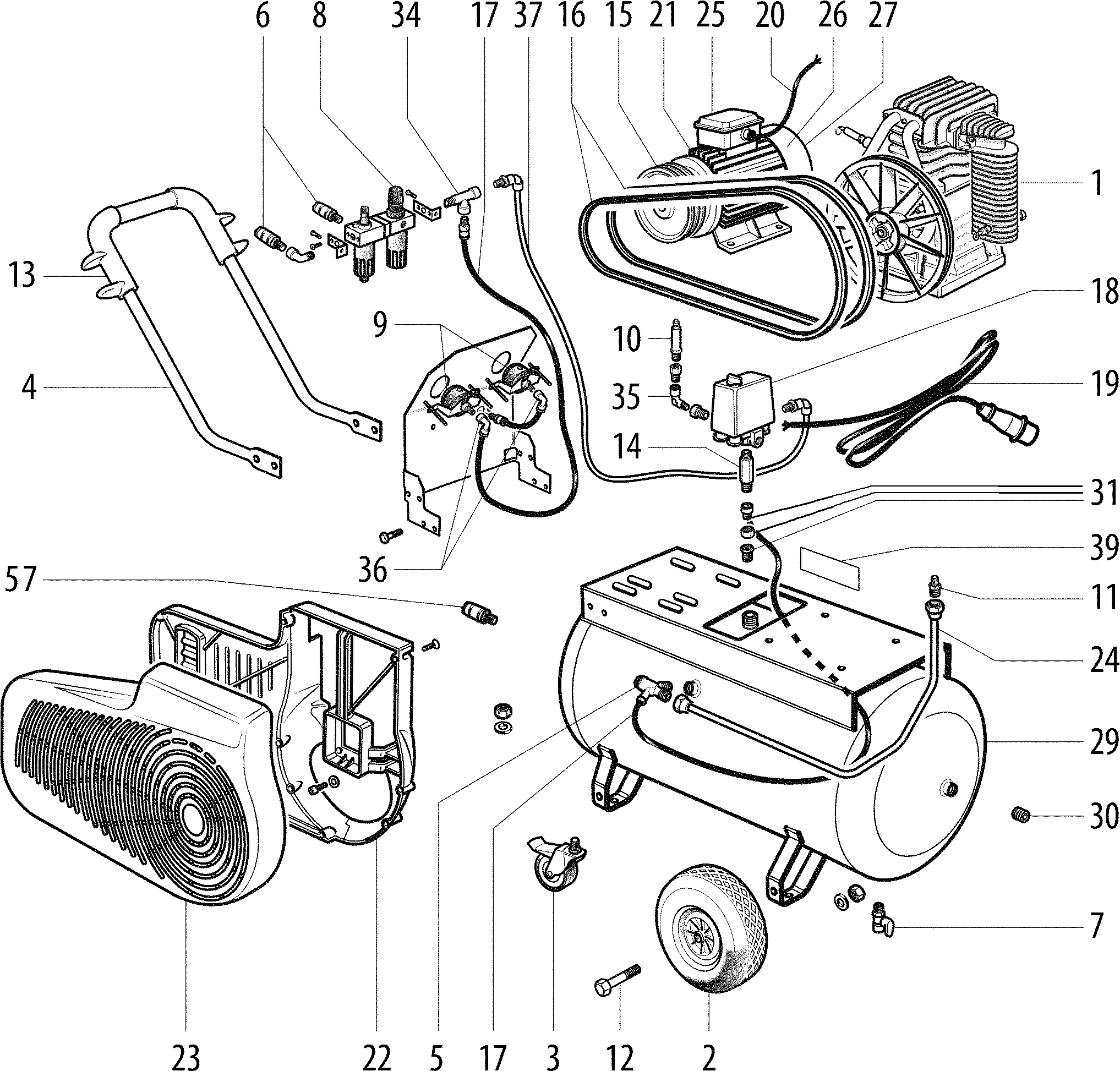

Disegni tecnici di Metabo 01542000 (Mega700-90D)
Elenco parti di Metabo 01542000 (Mega700-90D)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Pompa compressore cpl. | ||||
| 1 | 316059930 | 1305.00 | 1592.10 | |
| PIEZO POLARE | ||||
| 2 | 343438110 | 77.08 | 94.04 | |
| Ruota pivotante | ||||
| 3 | 341164870 | 64.44 | 78.62 | |
| Maniglia TSC 55 | ||||
| 4 | 343440390 | 89.16 | 108.78 | |
| Valvola completa | ||||
| 5 | 341164920 | 89.16 | 108.78 | |
| ACCOPPIAMENTO | ||||
| 6 | 341165480 | 10.82 | 13.20 | |
| Valvola di scarico a sfera 3/8" | ||||
| 7 | 341165010 | 27.16 | 33.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 0901063869 | |||
| Manometro | ||||
| 9 | 343440920 | 83.19 | 101.49 | |
| Valvola di sicurezza | ||||
| 10 | 341164980 | 77.08 | 94.04 | |
| Bussola DRC 12 | ||||
| 11 | 339083730 | 41.32 | 50.41 | |
| Mozzo della ruota | ||||
| 12 | 341164990 | 6.05 | 7.38 | |
| Maniglia TSC 55 | ||||
| 13 | 343440420 | 41.32 | 50.41 | |
| Bussola DRC 12 | ||||
| 14 | 339083750 | 10.82 | 13.20 | |
| Puleggia | ||||
| 15 | 315418770 | 122.46 | 149.40 | |
| Cinghia a V | ||||
| 16 | 344260380 | 29.97 | 36.56 | |
| Tubo di plastica | ||||
| 17 | 316061030 | 24.26 | 29.60 | |
| Interruttore a Pressione | ||||
| 18 | 343410690 | 195.30 | 238.27 | |
| CAVO CON SPINA | ||||
| 19 | 344500010 | 77.08 | 94.04 | |
| Cavo di connessione | ||||
| 20 | 344500090 | 106.50 | 129.93 | |
| MOTORE | ||||
| 21 | 317004480 | 1413.00 | 1723.86 | |
| Griglia di protezione posteriore | ||||
| 22 | 344112770 | 94.99 | 115.89 | |
| Alloggiamento per | ||||
| 23 | 344112800 | 117.12 | 142.89 | |
| Linea di pressione | ||||
| 24 | 315418870 | 77.08 | 94.04 | |
| SCATOLA DI TERMINALE | ||||
| 25 | 344112830 | 35.72 | 43.58 | |
| GUARNIZIONE | ||||
| 26 | 330006930 | 46.99 | 57.33 | |
| VENTOLA DI SMISTAMENTO | ||||
| 27 | 330002230 | 13.93 | 16.99 | |
| SPINOTTO | ||||
| 30 | 341165080 | 5.49 | 6.70 | |
| Adattatore cpl. | ||||
| 31 | 316097830 | 46.99 | 57.33 | |
| GIUNTO | ||||
| 34 | 341162040 | 15.31 | 18.68 | |
| Angolo completo, AG 1/4" | ||||
| 35 | 341165990 | 21.22 | 25.89 | |
| Angolo compl. | ||||
| 35 | 341163640 | 13.93 | 16.99 | |
| Angolo completo, AG 1/4" IG 1/4" | ||||
| 36 | 341166000 | 27.16 | 33.14 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 39 | 338062150 | 1.67 | 2.04 | |
| Testa del cilindro | ||||
| 41 | 315418900 | 327.60 | 399.67 | |
| Set di intercooler | ||||
| 42 | 341148400 | 260.10 | 317.32 | |
| Kit di tenuta per la lastra finale | ||||
| 43 | 341148510 | 136.98 | 167.12 | |
| Set di coperchio del cuscinetto | ||||
| 44 | 315418920 | 303.30 | 370.03 | |
| Set di guarnizioni | ||||
| 45 | 316060010 | 100.68 | 122.83 | |
| RAFFREDDATORE POSTERIORE | ||||
| 46 | 315418950 | 217.36 | 265.18 | |
| Set di Cilindri | ||||
| 48 | 341006320 | 175.78 | 214.45 | |
| Ruota della cinghia | ||||
| 49 | 315418990 | 260.10 | 317.32 | |
| Set di bielle per pistone | ||||
| 50 | 341211320 | 136.98 | 167.12 | |
| Bastoncino dell'olio | ||||
| 51 | 343440460 | 126.62 | 154.48 | |
| Set di piastre di base | ||||
| 52 | 315416710 | 64.44 | 78.62 | |
| Valvola di sicurezza | ||||
| 53 | 341165120 | 29.97 | 36.56 | |
| Kit di manutenzione | ||||
| 55 | 316062480 | 83.19 | 101.49 | |
| Set di valvole | ||||
| 56 | 341165130 | 540.90 | 659.90 | |
| ACCOPPIAMENTO | ||||
| 57 | 341162010 | 13.93 | 16.99 | |
| PISTONE | ||||
| 58 | 315420480 | 126.62 | 154.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338507020 | |||
