Qui troverai tutte le parti e i disegni disponibili di “Metabo 00103000 (LSV5-225)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

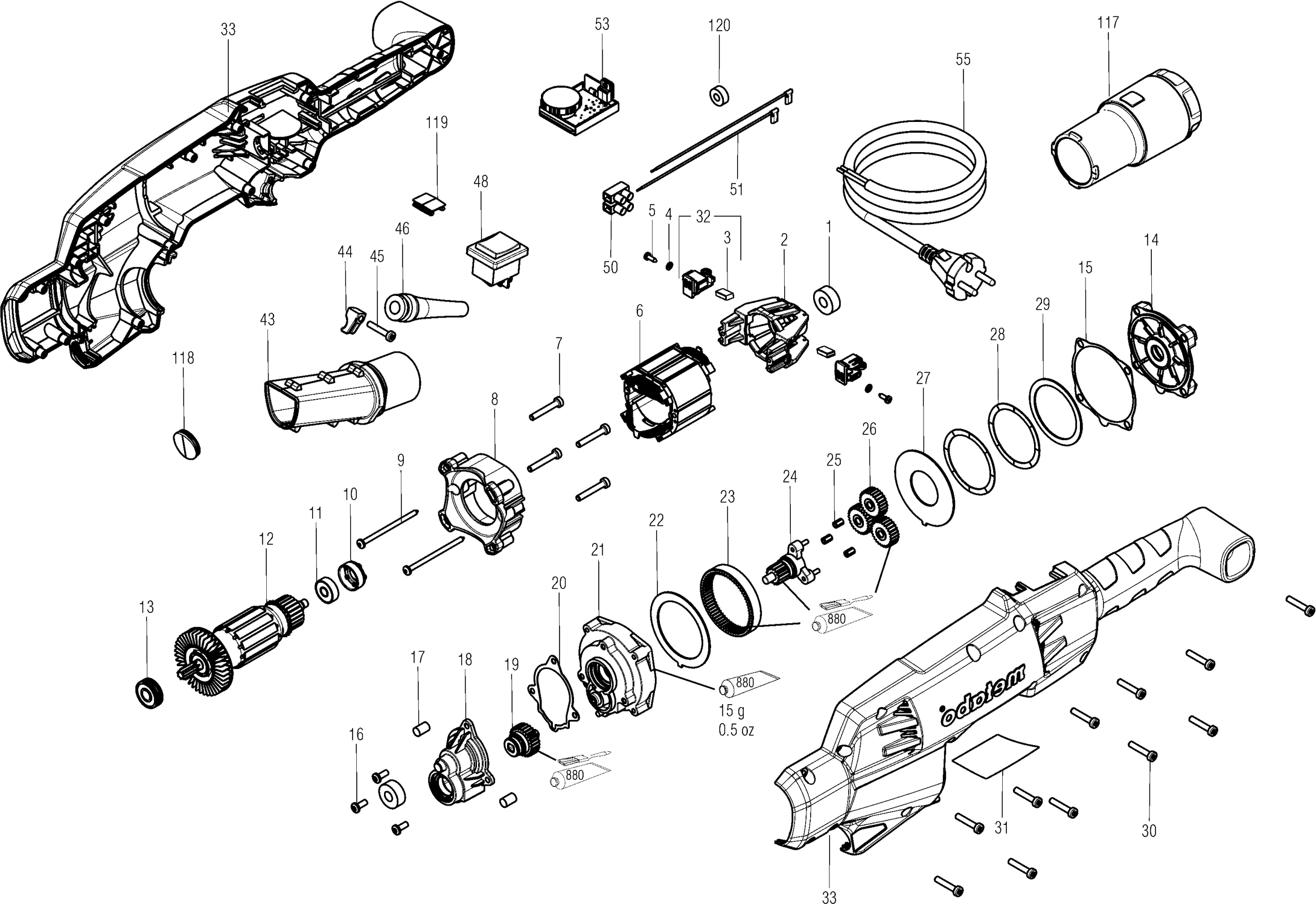

Disegni tecnici di Metabo 00103000 (LSV5-225)
Elenco parti di Metabo 00103000 (LSV5-225)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Rondella | ||||
| 1 | 344101760 | 1.67 | 2.04 | |
| Portaspazzole di Carbone | ||||
| 2 | 343437770 | 3.20 | 3.90 | |
| Set di spazzole per spegnere | ||||
| 3 | 316046900 | 12.19 | 14.87 | |
| Rondella | ||||
| 4 | 141155950 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 5 | 141119900 | 1.67 | 2.04 | |
| Campo | ||||
| 6 | 311012320 | 41.32 | 50.41 | |
| Vite a testa cilindrica | ||||
| 7 | 141124100 | 1.67 | 2.04 | |
| Flangia del motore | ||||
| 8 | 343437780 | 3.20 | 3.90 | |
| VITE C M4X35 | ||||
| 9 | 141118260 | 1.67 | 2.04 | |
| Boccola di gomma | ||||
| 10 | 344097870 | 1.67 | 2.04 | |
| Cuscinetto a sfere 6x19x 6 | ||||
| 11 | 143114750 | 3.20 | 3.90 | |
| Armatura completa 230v | ||||
| 12 | 310011590 | 41.32 | 50.41 | |
| Cuscinetto a sfere 8x22x 7 | ||||
| 13 | 143115890 | 4.78 | 5.83 | |
| Flangia OS 400 EQ | ||||
| 14 | 315202930 | 21.22 | 25.89 | |
| Sigillante del cambio | ||||
| 15 | 339012140 | 2.43 | 2.96 | |
| VITE C M4X35 | ||||
| 16 | 141110540 | 1.67 | 2.04 | |
| Fermaglio in gomma | ||||
| 17 | 344091420 | 1.67 | 2.04 | |
| Carcasa del ingranaggio completa | ||||
| 18 | 316063070 | 41.32 | 50.41 | |
| Albero intermedio compl. | ||||
| 19 | 316063080 | 24.26 | 29.60 | |
| Sigillante del cambio | ||||
| 20 | 339012130 | 3.20 | 3.90 | |
| Flangia Intermedia | ||||
| 21 | 316063090 | 35.72 | 43.58 | |
| RONDINA | ||||
| 22 | 339007890 | 1.67 | 2.04 | |
| INGRANAGGIO INTERNO | ||||
| 23 | 340004370 | 6.05 | 7.38 | |
| Ingranaggio planetario | ||||
| 24 | 316063100 | 13.93 | 16.99 | |
| Rullino ad ago e gabbia | ||||
| 25 | 143115450 | 4.78 | 5.83 | |
| INGRANAGGIO | ||||
| 26 | 340004380 | 3.89 | 4.75 | |
| RONDINA | ||||
| 27 | 339007900 | 1.67 | 2.04 | |
| Distanziale per cuscinetto a sfera 17x12,5x0,3 | ||||
| 28 | 143115880 | 1.67 | 2.04 | |
| Anello di regolazione LEX 3 | ||||
| 29 | 141156760 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 30 | 141116020 | 1.79 | 2.18 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 31 | 338065290 | 1.67 | 2.04 | |
| Portaspazzole compl. spegnimento,230V | ||||
| 32 | 316046890 | 12.19 | 14.87 | |
| Alloggiamento compl. | ||||
| 33 | 343437650 | 29.97 | 36.56 | |
| Condotta di scarico | ||||
| 43 | 343437680 | 5.49 | 6.70 | |
| MORSETTO DEL CAVO | ||||
| 44 | 343362490 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 45 | 141117060 | 1.79 | 2.18 | |
| Manicotto del cavo | ||||
| 46 | 344101140 | 2.43 | 2.96 | |
| Interruttore di accensione e spegnimento | ||||
| 48 | 343411540 | 9.36 | 11.42 | |
| Morsettiere a 2 poli | ||||
| 50 | 343050140 | 1.79 | 2.18 | |
| Filamento completo Awg18sw | ||||
| 51 | 344530490 | 1.67 | 2.04 | |
| Unità elettronica, 230V 55/60Hz | ||||
| 53 | 343085130 | 52.36 | 63.88 | |
| Cavo con spina CEE | ||||
| 55 | 344493180 | 24.26 | 29.60 | |
| VITE C M4X35 | ||||
| 58 | 141113180 | 1.67 | 2.04 | |
| Albero cavo completo. | ||||
| 60 | 316062000 | 64.44 | 78.62 | |
| Inserimento MXP 1202 | ||||
| 63 | 344101660 | 4.78 | 5.83 | |
| Montaggio Del Tubo | ||||
| 64 | 341112890 | 46.99 | 57.33 | |
| Rondella | ||||
| 68 | 141150110 | 1.67 | 2.04 | |
| Anello di bloccaggio | ||||
| 77 | 141180040 | 1.67 | 2.04 | |
| Cuscinetto a sfere 10x26x8 | ||||
| 78 | 143111120 | 18.28 | 22.30 | |
| Albero intermedio compl. | ||||
| 79 | 341604820 | 18.28 | 22.30 | |
| Montaggio Del Tubo | ||||
| 80 | 341071770 | 2.43 | 2.96 | |
| Anello di ritenzione | ||||
| 81 | 141156360 | 1.67 | 2.04 | |
| Tubo di estrazione completo. | ||||
| 82 | 316062030 | 7.58 | 9.25 | |
| Supporto | ||||
| 83 | 343437790 | 15.31 | 18.68 | |
| Vite a testa cilindrica | ||||
| 84 | 141111050 | 1.67 | 2.04 | |
| Copertura TURBO II | ||||
| 85 | 343438610 | 1.67 | 2.04 | |
| Copertura TURBO II | ||||
| 85 | 343438600 | 1.67 | 2.04 | |
| Copertura TURBO II | ||||
| 86 | 343438600 | 1.67 | 2.04 | |
| Copertura TURBO II | ||||
| 86 | 343438610 | 1.67 | 2.04 | |
| Forcella completa | ||||
| 87 | 343437760 | 21.22 | 25.89 | |
| Flangia girevole completa | ||||
| 88 | 343437820 | 6.05 | 7.38 | |
| Boccola scorrevole | ||||
| 89 | 341006290 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 90 | 141116130 | 1.67 | 2.04 | |
| Staffa del cuscinetto | ||||
| 98 | 343437710 | 1.67 | 2.04 | |
| MANICOTTO FILETTATO | ||||
| 99 | 341006280 | 1.67 | 2.04 | |
| CAPPUCCIO PROTETTIVO | ||||
| 100 | 343437830 | 15.31 | 18.68 | |
| MANICOTTO FILETTATO | ||||
| 101 | 341006270 | 1.67 | 2.04 | |
| Cappuccio di copertura STM 1800 | ||||
| 102 | 343437720 | 1.79 | 2.18 | |
| Supporto ad angolo | ||||
| 103 | 343437730 | 1.67 | 2.04 | |
| Anello di regolazione | ||||
| 104 | 316063120 | 70.83 | 86.41 | |
| Protezione dei bordi | ||||
| 105 | 343437690 | 3.89 | 4.75 | |
| Labbro di tenuta TPU TK 286 | ||||
| 106 | 344101740 | 3.89 | 4.75 | |
| Non più disponibile, nessuna sostituzione | ||||
| 107 | 342004050 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 108 | 343438280 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 109 | 626663000 | |||
| Disco di rettifica completo. | ||||
| 110 | 316062010 | 77.08 | 94.04 | |
| Rondella | ||||
| 111 | 141151940 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 112 | 141113840 | 1.79 | 2.18 | |
| Albero flessibile | ||||
| 114 | 345000170 | 136.98 | 167.12 | |
| Flangia del cuscinetto compl. | ||||
| 115 | 316063110 | 52.36 | 63.88 | |
| Vite a testa piana svasata | ||||
| 116 | 141119430 | 1.67 | 2.04 | |
| MANICOTTO ESATRICO | ||||
| 117 | 316062390 | 18.28 | 22.30 | |
| Stop | ||||
| 118 | 343438390 | 1.67 | 2.04 | |
| Stop | ||||
| 119 | 343438400 | 1.67 | 2.04 | |
| Anello di ferrite | ||||
| 120 | 143160180 | 1.67 | 2.04 | |
| Flangia del cuscinetto HKC 55 | ||||
| 121 | 315202920 | 9.36 | 11.42 | |
| Anello di bloccaggio | ||||
| 122 | 141180060 | 1.67 | 2.04 | |
| Cuscinetto a sfere 12x28x8 | ||||
| 123 | 143111440 | 24.26 | 29.60 | |
| Anello di tenuta albero | ||||
| 124 | 143194880 | 1.79 | 2.18 | |
| Pezzo intermedio | ||||
| 125 | 341013440 | 2.43 | 2.96 | |
| Anello di bloccaggio | ||||
| 126 | 141180360 | 1.79 | 2.18 | |
| ALBERO DI TRASMISSIONE | ||||
| 127 | 341211150 | 12.19 | 14.87 | |
| Flexibele binnenas in verpakk. | ||||
| 199 | 316064470 | 35.72 | 43.58 | |
| Tubo di grasso 50 gr. 1,8oz | ||||
| 880 | 344130930 | 64.44 | 78.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338506030 | |||
