Qui troverai tutte le parti e i disegni disponibili di “Metabo 06870003 (KU6870)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

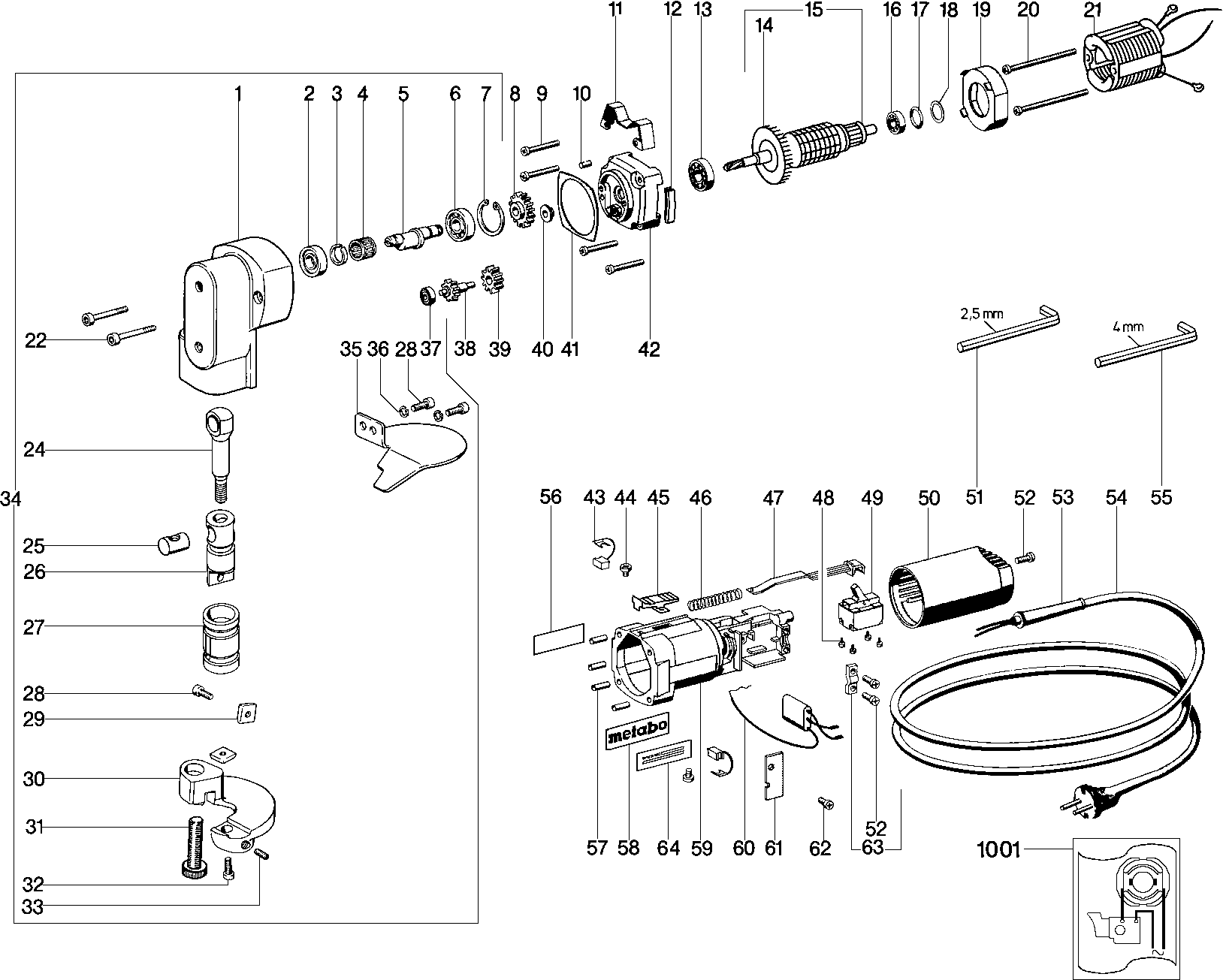

Disegni tecnici di Metabo 06870003 (KU6870)
Elenco parti di Metabo 06870003 (KU6870)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 315103430 | 169.87 | 207.24 | |
| Cuscinetto a sfere 9x24x7 | ||||
| 2 | 143110110 | 24.26 | 29.60 | |
| Flangia di serraggio VN-HK 85 | ||||
| 3 | 341011310 | 9.36 | 11.42 | |
| Gabbia di aghi | ||||
| 4 | 320050070 | 18.28 | 22.30 | |
| Albero eccentrico | ||||
| 5 | 341603030 | 155.07 | 189.19 | |
| Cuscinetto a sfere 10x26x8 | ||||
| 6 | 143112150 | 15.31 | 18.68 | |
| Anello di bloccaggio | ||||
| 7 | 141180350 | 1.79 | 2.18 | |
| INGRANAGGIO | ||||
| 8 | 340011050 | 29.97 | 36.56 | |
| VITE C M4X35 | ||||
| 9 | 141116990 | 1.79 | 2.18 | |
| Spina cilindrica | ||||
| 10 | 141160340 | 1.67 | 2.04 | |
| Piede | ||||
| 11 | 339034890 | 4.78 | 5.83 | |
| Striscia di copertura ARGENTO | ||||
| 12 | 343353340 | 1.79 | 2.18 | |
| Cuscinetto a sfere 8x22x 7 | ||||
| 13 | 143115800 | 2.43 | 2.96 | |
| GUARNIZIONE | ||||
| 14 | 330000860 | 2.43 | 2.96 | |
| Anker 220 V | ||||
| 15 | 310002130 | 145.97 | 178.08 | |
| Cuscinetto a sfere 7x22x7 | ||||
| 16 | 143110030 | 12.19 | 14.87 | |
| Anello di supporto | ||||
| 17 | 344091990 | 1.79 | 2.18 | |
| Rondella | ||||
| 18 | 141151320 | 1.79 | 2.18 | |
| Disco guida aria HK 85 | ||||
| 19 | 339150510 | 2.43 | 2.96 | |
| VITE C M4X35 | ||||
| 20 | 141118260 | 1.67 | 2.04 | |
| Campo 220 V | ||||
| 21 | 311004220 | 77.08 | 94.04 | |
| Vite a testa cilindrica | ||||
| 22 | 141113730 | 1.79 | 2.18 | |
| ASTA CONICA | ||||
| 24 | 341144150 | 117.12 | 142.89 | |
| Pernodella biella | ||||
| 25 | 341144160 | 100.68 | 122.83 | |
| Stantuffo | ||||
| 26 | 341144140 | 217.36 | 265.18 | |
| MANICOTTO FILETTATO | ||||
| 27 | 341144170 | 70.83 | 86.41 | |
| Vite a testa cilindrica | ||||
| 28 | 141113670 | 1.79 | 2.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 630201000 | |||
| Tavolo di taglio | ||||
| 30 | 341144130 | 303.30 | 370.03 | |
| Vite a testa cilindrica | ||||
| 31 | 141117450 | 3.20 | 3.90 | |
| Vite a testa cilindrica | ||||
| 32 | 141113680 | 1.79 | 2.18 | |
| Vite di regolazione | ||||
| 33 | 341701070 | 5.49 | 6.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 316020000 | |||
| Raddrizzatore di Piastra | ||||
| 35 | 339037970 | 46.99 | 57.33 | |
| Rondella elastica | ||||
| 36 | 141150270 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37 | 143112140 | |||
| Albero del ingranaggio | ||||
| 38 | 340011040 | 46.99 | 57.33 | |
| INGRANAGGIO | ||||
| 39 | 340011030 | 18.28 | 22.30 | |
| Rondella | ||||
| 40 | 343378120 | 6.05 | 7.38 | |
| Guarnizione | ||||
| 41 | 339010770 | 1.79 | 2.18 | |
| Flangia completa | ||||
| 42 | 316007430 | 122.46 | 149.40 | |
| Set di spazzole di carbone | ||||
| 43 | 316033460 | 21.22 | 25.89 | |
| VITE C M4X35 | ||||
| 44 | 141110450 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 316017230 | |||
| Molla compressione | ||||
| 46 | 342000820 | 1.67 | 2.04 | |
| Asta del cambio | ||||
| 47 | 343355910 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 48 | 141116970 | 1.79 | 2.18 | |
| Interruttore | ||||
| 49 | 343404230 | 41.32 | 50.41 | |
| Cappuccio del motore | ||||
| 50 | 343355880 | 9.36 | 11.42 | |
| CHIAVE ESAGONALE 8 MM | ||||
| 51 | 344160780 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 52 | 141116800 | 1.67 | 2.04 | |
| Manicotto del cavo | ||||
| 53 | 344100640 | 2.43 | 2.96 | |
| Cavo con spina CEE | ||||
| 54 | 344486730 | 21.22 | 25.89 | |
| CHIAVE ESAGONALE 8 MM | ||||
| 55 | 344160770 | 2.43 | 2.96 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 56 | 338007160 | 1.67 | 2.04 | |
| Camicia del cilindro | ||||
| 57 | 142160280 | 1.67 | 2.04 | |
| Etichetta Metabo | ||||
| 58 | 338123580 | 2.43 | 2.96 | |
| Carter del motore completo | ||||
| 59 | 316019670 | 35.72 | 43.58 | |
| Condensatore | ||||
| 60 | 343252530 | 13.93 | 16.99 | |
| Copertura TURBO II | ||||
| 61 | 339010750 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 62 | 141116130 | 1.67 | 2.04 | |
| MORSETTO DEL CAVO | ||||
| 63 | 316024890 | 3.20 | 3.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 64 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338500700 | |||
