Qui troverai tutte le parti e i disegni disponibili di “Metabo 06870002 (KU6870)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

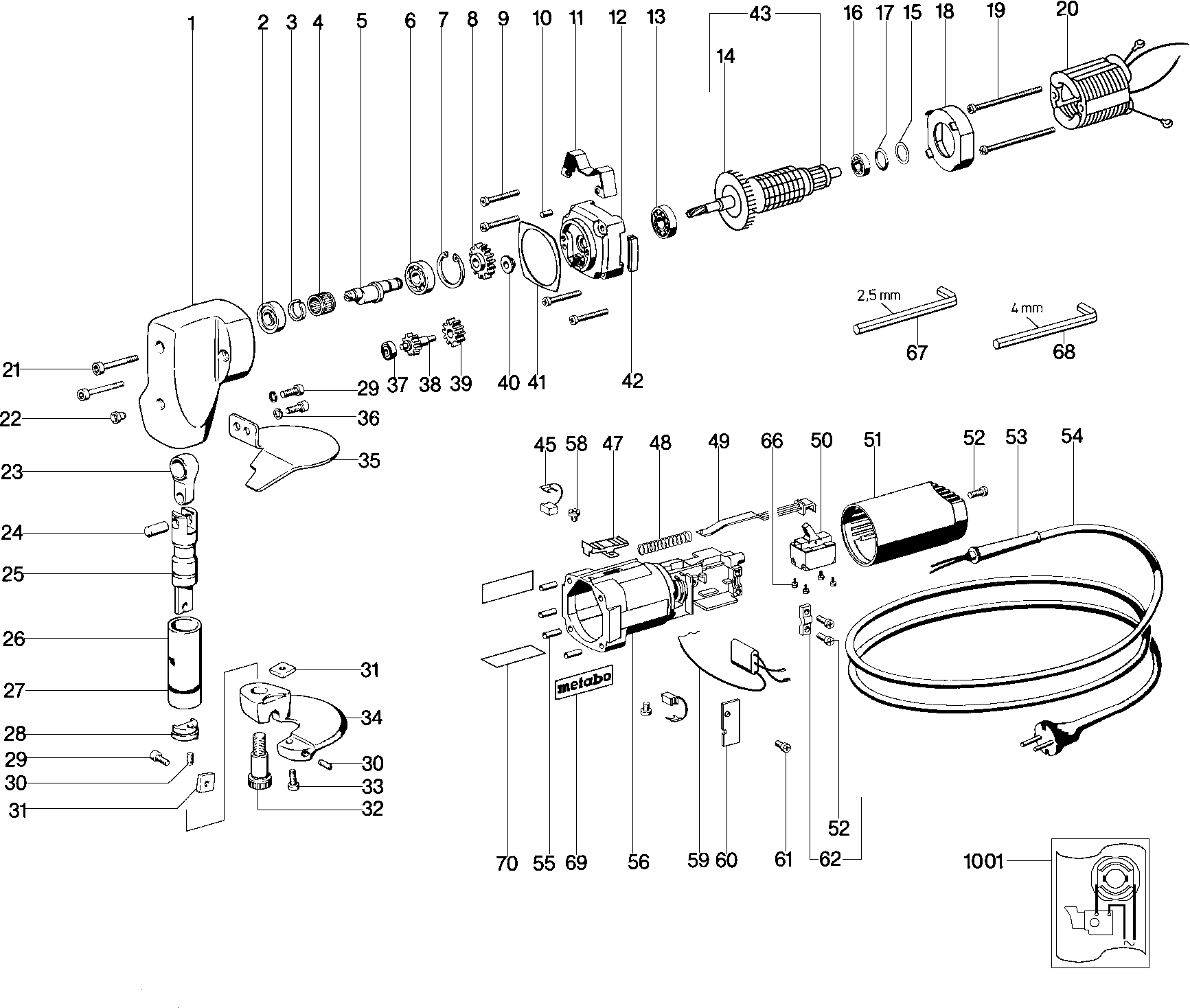

Disegni tecnici di Metabo 06870002 (KU6870)
Elenco parti di Metabo 06870002 (KU6870)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 315102090 | 378.90 | 462.26 | |
| Cuscinetto a sfere 9x24x7 | ||||
| 2 | 143110110 | 24.26 | 29.60 | |
| Flangia di serraggio VN-HK 85 | ||||
| 3 | 341011310 | 9.36 | 11.42 | |
| Gabbia di aghi | ||||
| 4 | 320050070 | 18.28 | 22.30 | |
| Albero eccentrico | ||||
| 5 | 341603030 | 155.07 | 189.19 | |
| Cuscinetto a sfere 10x26x8 | ||||
| 6 | 143112150 | 15.31 | 18.68 | |
| Anello di bloccaggio | ||||
| 7 | 141180350 | 1.79 | 2.18 | |
| INGRANAGGIO | ||||
| 8 | 340011050 | 29.97 | 36.56 | |
| VITE C M4X35 | ||||
| 9 | 141116990 | 1.79 | 2.18 | |
| Spina cilindrica | ||||
| 10 | 141160340 | 1.67 | 2.04 | |
| Piede | ||||
| 11 | 339034890 | 4.78 | 5.83 | |
| Flangia completa | ||||
| 12 | 316007430 | 122.46 | 149.40 | |
| Cuscinetto a sfere 8x22x 7 | ||||
| 13 | 143115800 | 2.43 | 2.96 | |
| GUARNIZIONE | ||||
| 14 | 330000860 | 2.43 | 2.96 | |
| Rondella | ||||
| 15 | 141151320 | 1.79 | 2.18 | |
| Cuscinetto a sfere 7x22x7 | ||||
| 16 | 143110030 | 12.19 | 14.87 | |
| Anello di supporto | ||||
| 17 | 344091990 | 1.79 | 2.18 | |
| Disco guida aria HK 85 | ||||
| 18 | 339150510 | 2.43 | 2.96 | |
| VITE C M4X35 | ||||
| 19 | 141118260 | 1.67 | 2.04 | |
| Campo 220 V | ||||
| 20 | 311004220 | 77.08 | 94.04 | |
| Vite a testa cilindrica | ||||
| 21 | 141113730 | 1.79 | 2.18 | |
| Nipplo di grasso | ||||
| 22 | 143190180 | 1.67 | 2.04 | |
| ASTA CONICA | ||||
| 23 | 341141010 | 184.50 | 225.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 341512870 | |||
| Stantuffo | ||||
| 25 | 341047180 | 281.70 | 343.67 | |
| MANICOTTO FILETTATO | ||||
| 26 | 341002050 | 169.87 | 207.24 | |
| Anello O | ||||
| 27 | 344091340 | 6.05 | 7.38 | |
| Coperchio di supporto | ||||
| 28 | 341140990 | 106.50 | 129.93 | |
| Vite a testa cilindrica | ||||
| 29 | 141113670 | 1.79 | 2.18 | |
| Vite di regolazione | ||||
| 30 | 341701070 | 5.49 | 6.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 31 | 630201000 | |||
| Vite di passaggio m.esagono interno | ||||
| 32 | 341701080 | 27.16 | 33.14 | |
| Vite a testa cilindrica | ||||
| 33 | 141113680 | 1.79 | 2.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 341140970 | |||
| Raddrizzatore di Piastra | ||||
| 35 | 339037970 | 46.99 | 57.33 | |
| Rondella elastica | ||||
| 36 | 141150270 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37 | 143112140 | |||
| Albero del ingranaggio | ||||
| 38 | 340011040 | 46.99 | 57.33 | |
| INGRANAGGIO | ||||
| 39 | 340011030 | 18.28 | 22.30 | |
| Rondella | ||||
| 40 | 343378120 | 6.05 | 7.38 | |
| Guarnizione | ||||
| 41 | 339010770 | 1.79 | 2.18 | |
| Striscia di copertura ARGENTO | ||||
| 42 | 343353340 | 1.79 | 2.18 | |
| Anker 220 V | ||||
| 43 | 310002130 | 145.97 | 178.08 | |
| Set di spazzole di carbone | ||||
| 45 | 316033460 | 21.22 | 25.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 316017230 | |||
| Molla compressione | ||||
| 48 | 342000820 | 1.67 | 2.04 | |
| Asta del cambio | ||||
| 49 | 343355910 | 1.79 | 2.18 | |
| Interruttore | ||||
| 50 | 343404230 | 41.32 | 50.41 | |
| Cappuccio del motore | ||||
| 51 | 343355880 | 9.36 | 11.42 | |
| VITE C M4X35 | ||||
| 52 | 141116800 | 1.67 | 2.04 | |
| Manicotto del cavo | ||||
| 53 | 344100640 | 2.43 | 2.96 | |
| Cavo con spina CEE | ||||
| 54 | 344488350 | 21.22 | 25.89 | |
| Camicia del cilindro | ||||
| 55 | 142160280 | 1.67 | 2.04 | |
| Carter del motore completo | ||||
| 56 | 316019670 | 35.72 | 43.58 | |
| VITE C M4X35 | ||||
| 58 | 141110450 | 1.67 | 2.04 | |
| Condensatore | ||||
| 59 | 343252530 | 13.93 | 16.99 | |
| Copertura TURBO II | ||||
| 60 | 339010750 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 61 | 141118730 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 343367600 | |||
| VITE C M4X35 | ||||
| 66 | 141116970 | 1.79 | 2.18 | |
| CHIAVE ESAGONALE 8 MM | ||||
| 67 | 344160780 | 1.79 | 2.18 | |
| CHIAVE ESAGONALE 8 MM | ||||
| 68 | 344160770 | 2.43 | 2.96 | |
| Etichetta Metabo | ||||
| 69 | 338123580 | 2.43 | 2.96 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 70 | 338007160 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338500700 | |||
