Qui troverai tutte le parti e i disegni disponibili del 'Metabo 0103050100-11 ( KS305PLUS )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

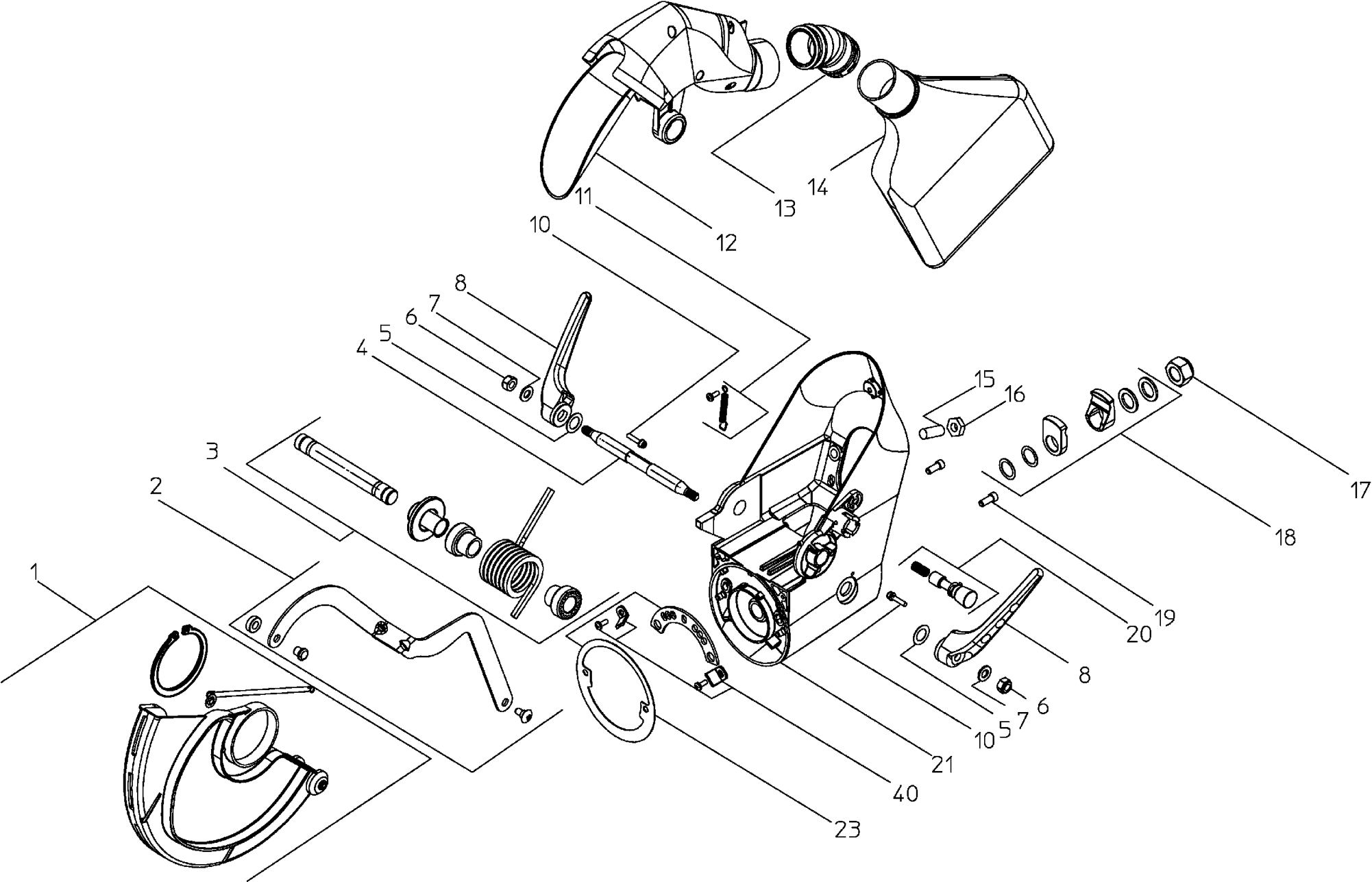

Disegno tecnico del modello Metabo 0103050100-11 ( KS305PLUS )
Elenco parti di ricambio del modello Metabo 0103050100-11 ( KS305PLUS )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Guardia del pendolo completa. KS 305 Plus | ||||
| 1 | 1010737601 | 37.65 | 45.93 | |
| Leva oscilante completa. KS 305 Plus | ||||
| 2 | 1010737628 | 24.23 | 29.56 | |
| Albero di taglio completo KS 305 Plus | ||||
| 3 | 1010738004 | 26.95 | 32.88 | |
| Asse di serraggio KS 254/305 Plus | ||||
| 4 | 1385738036 | 18.80 | 22.94 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 1381700786 | |||
| Dado esagonale autobloccante | ||||
| 6 | 6202002305 | 1.55 | 1.89 | |
| Rondella | ||||
| 7 | 141151340 | 1.55 | 1.89 | |
| Leva di serraggio completa KS 254/305 | ||||
| 8 | 7006738049 | 13.48 | 16.45 | |
| Vite a testa cilindrica con esagono interno | ||||
| 10 | 6121102640 | 1.55 | 1.89 | |
| Molla di ritorno completa KS 254/305 | ||||
| 11 | 1010738063 | 5.87 | 7.16 | |
| Canale di estrazione compl. KS 305 | ||||
| 12 | 1010737695 | 16.25 | 19.82 | |
| Pezzo di scarico 44/35-44/32 | ||||
| 13 | 1381691566 | 4.51 | 5.50 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 1388737529 | |||
| Vite di regolazione | ||||
| 15 | 141116470 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 6205084779 | |||
| Dado esagonale autobloccante | ||||
| 17 | 6202128341 | 1.55 | 1.89 | |
| Griffe di serraggio complete KS 254/305 Plus | ||||
| 18 | 1010738055 | 16.25 | 19.82 | |
| Vite a testa cilindrica | ||||
| 19 | 6121023081 | 1.55 | 1.89 | |
| Blocco di trasporto completo | ||||
| 20 | 1010737865 | 11.74 | 14.32 | |
| Braccio oscillante completo KS 254/305 Plus | ||||
| 21 | 1010738020 | 87.60 | 106.87 | |
| Piastra di scorrimento completa KS 254/305 Plus | ||||
| 23 | 1010738012 | 16.25 | 19.82 | |
| Motore compl. KS 305 | ||||
| 30 | 1010738578 | 268.64 | 327.74 | |
| Vite di posizionamento M. Testa a croce | ||||
| 31 | 6172015687 | 1.55 | 1.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32 | 6120015468 | |||
| Spazzole di Carbonio 230V Complete | ||||
| 33 | 1010737385 | 21.64 | 26.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 1010737342 | |||
| Rondella | ||||
| 35 | 141150970 | 1.55 | 1.89 | |
| Rondella di bloccaggio dentata | ||||
| 36 | 141150420 | 1.55 | 1.89 | |
| VITE A TESTA CILINDRICA CON ESAGONO INCASSATO M 6X | ||||
| 37 | 6122151520 | 1.67 | 2.04 | |
| Cuscinetto a sfera 15X35X11 6202-2RS1 | ||||
| 38 | 7100067433 | 8.89 | 10.85 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 7100695361 | |||
| Puntatore completo KS 254/305 | ||||
| 40 | 1010737784 | 16.25 | 19.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 41 | 1010737733 | |||
| Morsetto Griglia Completa KS 254/305 Plus | ||||
| 42 | 1010737776 | 11.74 | 14.32 | |
| Tavolo rotante complet. KS 254/305 Plus | ||||
| 44 | 1010737725 | 134.27 | 163.81 | |
| Vite esagonale | ||||
| 45 | 6103001178 | 1.55 | 1.89 | |
| Non più disponibile, nessuna sostituzione | ||||
| 46 | 1010737768 | |||
| Segmento scorrevole KS 254/305 | ||||
| 47 | 1381737752 | 5.18 | 6.32 | |
| Maniglia rotante complet. KS 254/305 Plus | ||||
| 48 | 1010737741 | 53.86 | 65.71 | |
| Guida completa | ||||
| 50 | 1010736427 | 32.27 | 39.37 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 6131009460 | |||
| Portapezzo completo | ||||
| 52 | 1010737440 | 53.86 | 65.71 | |
| Chiave a Bussola Esagonale | ||||
| 54 | 9102689833 | 4.51 | 5.50 | |
| Supporto aggiuntivo compl. | ||||
| 55 | 1010737210 | 32.27 | 39.37 | |
| ESTENSIONE COMPLETA DEL TAVOLO A SINISTRA | ||||
| 56 | 1010737504 | 60.59 | 73.92 | |
| TAVOLO COMPLETO KS 254/305 Plus | ||||
| 57 | 1010737539 | 187.73 | 229.03 | |
| SET DI PIEDI KS 254/305 PLUS | ||||
| 58 | 1010737547 | 5.87 | 7.16 | |
| ESTENSIONE DEL TAVOLO CON BLOCCO KS 254/305 Plus | ||||
| 59 | 1010737555 | 10.38 | 12.66 | |
| ESTENSIONE COMPLETA DEL TAVOLO A DESTRA | ||||
| 60 | 1010737512 | 48.48 | 59.15 | |
| Non più disponibile, nessuna sostituzione | ||||
| 61 | 1010740475 | |||
| Coperchio di protezione completo KS 305 | ||||
| 80 | 1010737679 | 53.86 | 65.71 | |
| Albero lama sega completo KS 305 Plus | ||||
| 81 | 1010737830 | 60.59 | 73.92 | |
| Blocco per cappuccio di protezione a pendolo | ||||
| 82 | 1010737970 | 7.22 | 8.81 | |
| Piastra di copertura completa KS 305 | ||||
| 83 | 1010737954 | 7.22 | 8.81 | |
| Guida a molla KS 305 | ||||
| 84 | 1010737938 | 5.87 | 7.16 | |
| Arresto per cappuccio di protezione a pendolo | ||||
| 85 | 1010737946 | 3.02 | 3.68 | |
| Impugnatura completa | ||||
| 86 | 1010736168 | 37.65 | 45.93 | |
| CUSTODIA CAVO DI CONNESSIONE KS 254/305 Plus | ||||
| 87 | 1010737580 | 7.22 | 8.81 | |
| Cuscinetto pivotante completo KS 254/305 Plus | ||||
| 88 | 1010737989 | 5.87 | 7.16 | |
| Puleggia completa KS 305 | ||||
| 89 | 1010737881 | 43.15 | 52.64 | |
| Non più disponibile, nessuna sostituzione | ||||
| 90 | 1010737903 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 91 | 1010737814 | |||
| Alimentatore completo, 230 V | ||||
| 92 | 1010738519 | 37.65 | 45.93 | |
| Braccio di Taglio Completo KS 305 Plus | ||||
| 93 | 1010737920 | 161.61 | 197.16 | |
| Blocco lama di sega completo | ||||
| 94 | 1010737890 | 8.89 | 10.85 | |
| Cinghia a V KS 305 Plus | ||||
| 95 | 7233738560 | 32.27 | 39.37 | |
| Protezione del cinturino KS 305 | ||||
| 96 | 1010737288 | 13.48 | 16.45 | |
| Vite di regolazione | ||||
| 97 | 6163121261 | 1.55 | 1.89 | |
| Flangia 230V completa KS 305 Plus | ||||
| 98 | 1010737644 | 87.60 | 106.87 | |
| Interruttore KS 254/305 | ||||
| 99 | 8111737712 | 21.64 | 26.40 | |
| Cavo in gomma con spina CEE KS 254/305 | ||||
| 100 | 8402737566 | 43.15 | 52.64 | |
| Carcassa Albero Lama KS 305 Plus | ||||
| 101 | 1010737857 | 48.48 | 59.15 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 7100198490 | |||
| Etichetta | ||||
| 103 | 338125960 | 7.22 | 8.81 | |
