Qui troverai tutte le parti e i disegni disponibili di “Metabo 19003000 (KS305M)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

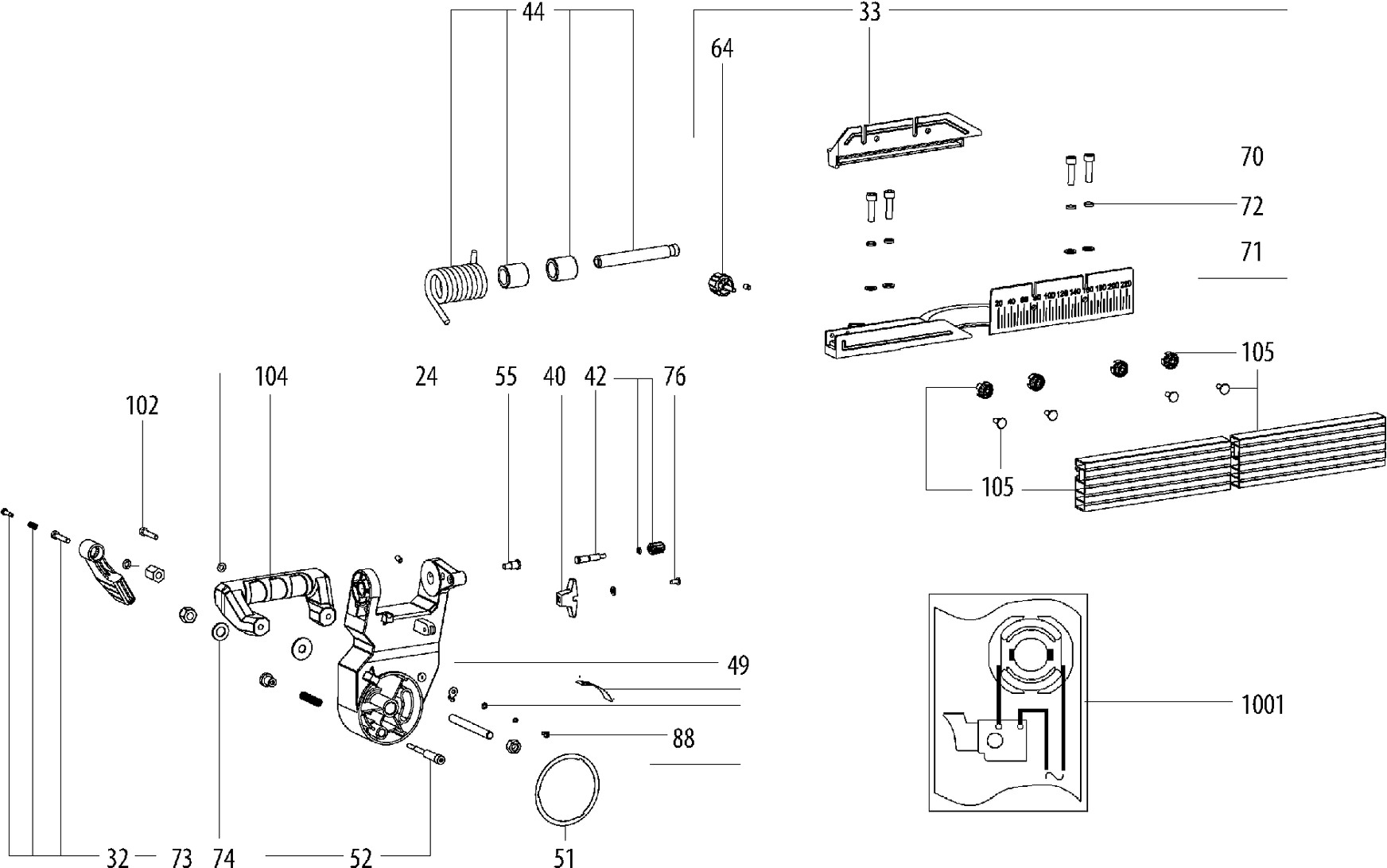

Disegni tecnici di Metabo 19003000 (KS305M)
Elenco parti di Metabo 19003000 (KS305M)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Portaspazzole in carbonio compl. | ||||
| 1 | 316092320 | 5.49 | 6.70 | |
| Portaspazzole in carbonio completo | ||||
| 1 | 316080250 | 4.78 | 5.83 | |
| Copertura del motore KS 60 E | ||||
| 2 | 343435820 | 3.89 | 4.75 | |
| Flangia completa | ||||
| 3 | 316060640 | 12.19 | 14.87 | |
| Set di spazzole di carbone | ||||
| 4 | 316092330 | 5.49 | 6.70 | |
| Luce LED | ||||
| 5 | 343436090 | 9.36 | 11.42 | |
| Copertura dell'illuminazione | ||||
| 6 | 343436110 | 1.67 | 2.04 | |
| CAMPO | ||||
| 7 | 310011450 | 89.16 | 108.78 | |
| ROTATORE | ||||
| 8 | 310011500 | 100.68 | 122.83 | |
| Cambio completo | ||||
| 9 | 316060710 | 29.97 | 36.56 | |
| Condensatore completo | ||||
| 10 | 343254900 | 1.67 | 2.04 | |
| Set di interruttori | ||||
| 11 | 316060720 | 3.89 | 4.75 | |
| Interruttore completo | ||||
| 12 | 316092430 | 10.82 | 13.20 | |
| Alimentazione elettrica | ||||
| 13 | 343440900 | 15.31 | 18.68 | |
| Tavolo Rotante Completo | ||||
| 14 | 316094050 | 100.68 | 122.83 | |
| Tavolo completo | ||||
| 15 | 316094100 | 126.62 | 154.48 | |
| Coperchio di protezione completo | ||||
| 16 | 316056330 | 21.22 | 25.89 | |
| Gamba completa | ||||
| 17 | 315419090 | 2.43 | 2.96 | |
| Rilassante completo dello stress | ||||
| 18 | 316095210 | 21.22 | 25.89 | |
| Coperchio di protezione completo | ||||
| 19 | 316056250 | 89.16 | 108.78 | |
| Leva di sgancio completa | ||||
| 20 | 316056730 | 3.20 | 3.90 | |
| Leva completa | ||||
| 21 | 316056930 | 18.28 | 22.30 | |
| Maniglia completa | ||||
| 22 | 343435740 | 18.28 | 22.30 | |
| Mandrino CSP 132 E vollst. | ||||
| 24 | 316094080 | 83.19 | 101.49 | |
| Maniglia TSC 55 | ||||
| 25 | 316095150 | 18.28 | 22.30 | |
| Blocco completo | ||||
| 26 | 316095160 | 13.93 | 16.99 | |
| Maniglia di commutazione completa | ||||
| 27 | 316094040 | 9.36 | 11.42 | |
| Estensione del tavolo a destra | ||||
| 28 | 315418530 | 24.26 | 29.60 | |
| Estensione della tavola a sinistra | ||||
| 29 | 315418500 | 24.26 | 29.60 | |
| Carter del motore completo | ||||
| 30 | 316056290 | 29.97 | 36.56 | |
| Portapezzo completo | ||||
| 31 | 316056680 | 18.28 | 22.30 | |
| LEVA DI TENSIONE COMPLETA | ||||
| 32 | 316094070 | 4.78 | 5.83 | |
| Fermata completa. | ||||
| 33 | 316095180 | 35.72 | 43.58 | |
| Inserimento del tavolo completo | ||||
| 35 | 316094060 | 3.20 | 3.90 | |
| Laser con supporto | ||||
| 36 | 343436070 | 12.19 | 14.87 | |
| SPAANAFZUIGINRICHTING COMPL. | ||||
| 37 | 316075450 | 2.43 | 2.96 | |
| Cappuccio di aspirazione | ||||
| 38 | 343443300 | 3.89 | 4.75 | |
| Imbuto di estrazione | ||||
| 39 | 343443290 | 1.79 | 2.18 | |
| Portacavo TSC 55 | ||||
| 40 | 343436170 | 1.67 | 2.04 | |
| Blocco mandrino compl. | ||||
| 41 | 316056890 | 3.89 | 4.75 | |
| Blocco di trasporto completo | ||||
| 42 | 316061380 | 1.79 | 2.18 | |
| Cappuccio completo per asse | ||||
| 44 | 316061420 | 21.22 | 25.89 | |
| Sigillo | ||||
| 45 | 343441110 | 1.67 | 2.04 | |
| Set completo di scale | ||||
| 49 | 316095190 | 15.31 | 18.68 | |
| Motore completo | ||||
| 50 | 316061500 | 184.50 | 225.09 | |
| Guida crosshd. MFK 700/B | ||||
| 51 | 339147660 | 2.43 | 2.96 | |
| Guida di fine completa | ||||
| 52 | 316095200 | 5.49 | 6.70 | |
| Vite con maniglia a stella | ||||
| 53 | 343436220 | 1.67 | 2.04 | |
| Coperchio del cuscinetto completo | ||||
| 54 | 316061540 | 3.20 | 3.90 | |
| Vite di Arresto | ||||
| 55 | 341722210 | 1.67 | 2.04 | |
| Boccola di gomma | ||||
| 57 | 344113050 | 1.67 | 2.04 | |
| Portautensili compl. | ||||
| 58 | 316061550 | 1.67 | 2.04 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 61 | 338067070 | 1.67 | 2.04 | |
| Unità Elettronica | ||||
| 63 | 343084080 | 29.97 | 36.56 | |
| Vite con maniglia a stella | ||||
| 64 | 343437050 | 1.67 | 2.04 | |
| Cuscinetto a sfere 12x28x8 | ||||
| 65 | 143111440 | 24.26 | 29.60 | |
| Cuscinetto a sfere 15x32x9 | ||||
| 66 | 143113370 | 15.31 | 18.68 | |
| CUSCINETTO A SFERA | ||||
| 66 | 143115730 | 3.20 | 3.90 | |
| Dado esagonale | ||||
| 67 | 141132030 | 1.67 | 2.04 | |
| Rondella | ||||
| 68 | 141150050 | 1.67 | 2.04 | |
| Rondella elastica | ||||
| 69 | 141150390 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 70 | 141113890 | 1.79 | 2.18 | |
| Rondella | ||||
| 71 | 141150130 | 1.67 | 2.04 | |
| Rondella elastica | ||||
| 72 | 141155240 | 1.79 | 2.18 | |
| Non più disponibile, nessuna sostituzione | ||||
| 73 | 141130890 | |||
| Rondella | ||||
| 74 | 141156200 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 76 | 141110590 | 1.67 | 2.04 | |
| Rondella | ||||
| 77 | 141150010 | 1.67 | 2.04 | |
| Vite esagonale M 10x40 Zincata | ||||
| 78 | 141124590 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 80 | 141123850 | 2.43 | 2.96 | |
| Vite a svasatura piana | ||||
| 81 | 141123710 | 1.67 | 2.04 | |
| Rondella | ||||
| 82 | 141150020 | 1.67 | 2.04 | |
| Vite a testa fresata | ||||
| 83 | 141123840 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 88 | 141110540 | 1.67 | 2.04 | |
| Goupille conique con cono Morse | ||||
| 90 | 141124460 | 1.67 | 2.04 | |
| Dado esagonale | ||||
| 91 | 141131010 | 1.67 | 2.04 | |
| Vite di regolazione | ||||
| 92 | 141123410 | 1.67 | 2.04 | |
| Vite di regolazione | ||||
| 93 | 141116480 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 94 | 141113590 | 1.79 | 2.18 | |
| VITE A TESTA CROCE M. PLAATSCHROEF ST 4,2X9,5-C-H | ||||
| 95 | 141124470 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 96 | 141111430 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 97 | 141118730 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 98 | 141116800 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 99 | 141123940 | 1.67 | 2.04 | |
| Rondella elastica | ||||
| 101 | 141150350 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 102 | 141115720 | 1.79 | 2.18 | |
| Arresto di inclinazione completo | ||||
| 103 | 316095170 | 7.58 | 9.25 | |
| Maniglia TSC 55 | ||||
| 104 | 343443280 | 12.19 | 14.87 | |
| Supporto aggiuntivo compl. | ||||
| 105 | 316094110 | 27.16 | 33.14 | |
| Attacco del cavo | ||||
| 106 | 343441120 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338505980 | |||
