Qui troverai tutte le parti e i disegni disponibili di “Metabo 00341000 (KHE76)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

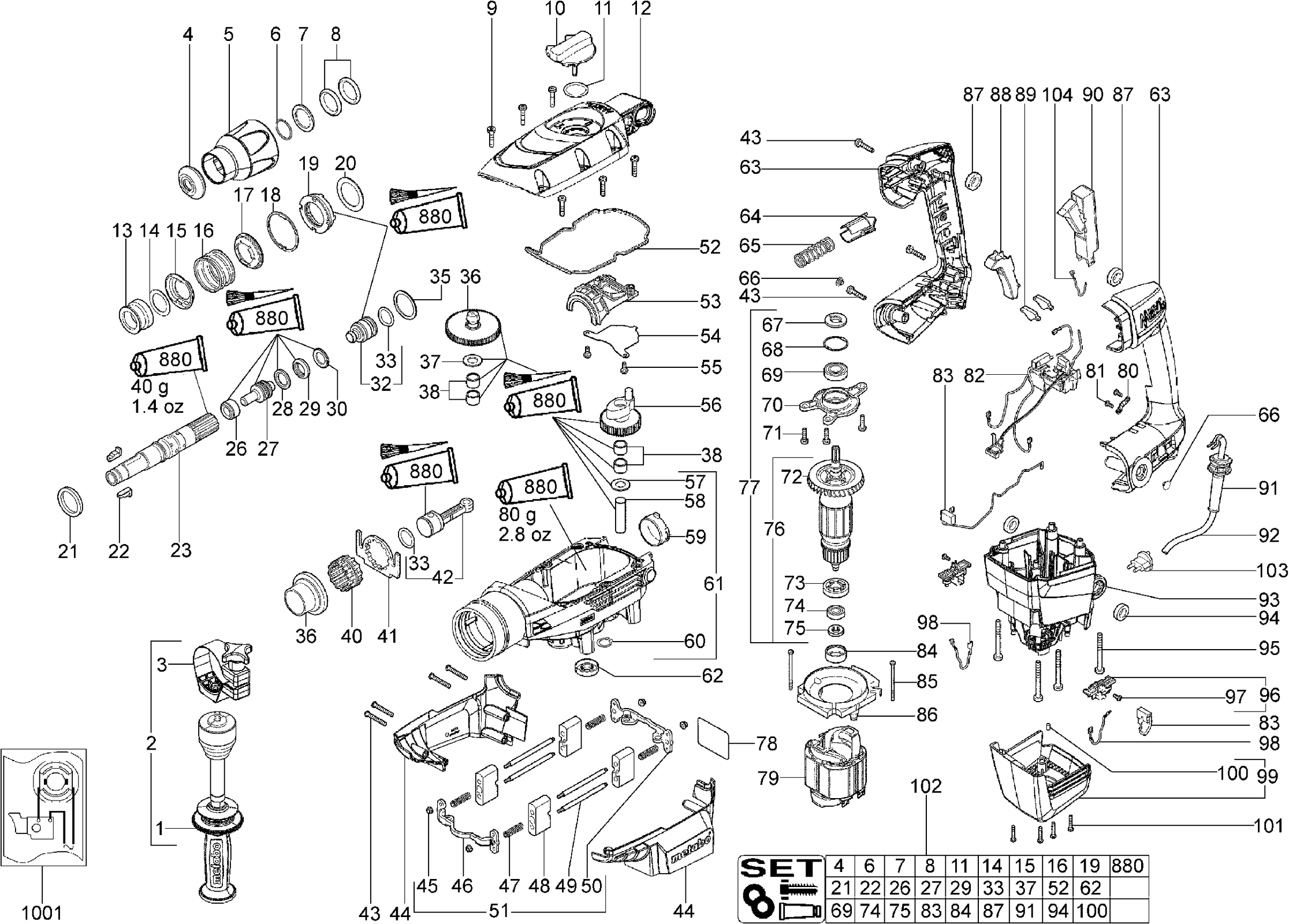

Disegni tecnici di Metabo 00341000 (KHE76)
Elenco parti di Metabo 00341000 (KHE76)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 314001160 | |||
| Maniglia extra completa | ||||
| 2 | 314001150 | 117.12 | 142.89 | |
| Bandella di tensione compl. | ||||
| 3 | 316043870 | 27.16 | 33.14 | |
| Cappuccio di gomma | ||||
| 4 | 344098250 | 7.58 | 9.25 | |
| Manicotto Scorrevole | ||||
| 5 | 341059120 | 29.97 | 36.56 | |
| Anello di blocco | ||||
| 6 | 141155450 | 1.67 | 2.04 | |
| Rondella | ||||
| 7 | 341012930 | 12.19 | 14.87 | |
| Anello O | ||||
| 8 | 344098130 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 9 | 141123560 | 1.67 | 2.04 | |
| Pulsante di controllo compl. | ||||
| 10 | 316043950 | 24.26 | 29.60 | |
| Anello O | ||||
| 11 | 344098090 | 1.67 | 2.04 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 12 | 315416320 | 77.08 | 94.04 | |
| MANICOTTO ESATRICO | ||||
| 13 | 341058670 | 29.97 | 36.56 | |
| Rondella | ||||
| 14 | 341012940 | 6.05 | 7.38 | |
| Foglio guida | ||||
| 15 | 339133290 | 12.19 | 14.87 | |
| Molla compressione | ||||
| 16 | 342003510 | 2.43 | 2.96 | |
| Piastra di Guida | ||||
| 17 | 339133310 | 3.20 | 3.90 | |
| Anello di bloccaggio | ||||
| 18 | 141156340 | 2.43 | 2.96 | |
| Supporto compl. | ||||
| 19 | 316043960 | 64.44 | 78.62 | |
| Rondella | ||||
| 20 | 341013050 | 15.31 | 18.68 | |
| Anello O | ||||
| 21 | 143195000 | 3.20 | 3.90 | |
| Portante LA-DF 500 | ||||
| 22 | 339133320 | 15.31 | 18.68 | |
| Kit di riparazione per mandrino di perforazione | ||||
| 23 | 316068050 | 260.10 | 317.32 | |
| Anello frenante | ||||
| 26 | 341012960 | 24.26 | 29.60 | |
| Doeper compl. | ||||
| 27 | 316043900 | 94.99 | 115.89 | |
| Anello guida | ||||
| 28 | 341012860 | 15.31 | 18.68 | |
| Anello di gomma | ||||
| 29 | 344098260 | 3.89 | 4.75 | |
| Rondella | ||||
| 30 | 341059110 | 15.31 | 18.68 | |
| Stantuffo Completo | ||||
| 32 | 316043940 | 169.87 | 207.24 | |
| Anello O | ||||
| 33 | 344098170 | 1.67 | 2.04 | |
| Rondella | ||||
| 35 | 341012880 | 2.43 | 2.96 | |
| Set di servizio | ||||
| 36 | 316059770 | 239.63 | 292.35 | |
| Rondella | ||||
| 37 | 341012950 | 3.89 | 4.75 | |
| Assemblea di aghi rotanti | ||||
| 38 | 320050640 | 6.05 | 7.38 | |
| Anello di Regolazione | ||||
| 40 | 343394390 | 21.22 | 25.89 | |
| Piastra di arresto | ||||
| 41 | 339133180 | 10.82 | 13.20 | |
| Doeper compl. | ||||
| 42 | 316044290 | 77.08 | 94.04 | |
| Vite ,L5x35 T2025 | ||||
| 43 | 341704270 | 1.67 | 2.04 | |
| Coperchio del cambio in due parti | ||||
| 44 | 343396630 | 57.79 | 70.50 | |
| Dado di flangia esagonale, M4 | ||||
| 45 | 341102160 | 1.67 | 2.04 | |
| Portatore per | ||||
| 46 | 315416940 | 12.19 | 14.87 | |
| Molla compressione | ||||
| 47 | 342003580 | 9.36 | 11.42 | |
| Contrappeso | ||||
| 48 | 315416960 | 15.31 | 18.68 | |
| Asta di guida | ||||
| 49 | 341515410 | 12.19 | 14.87 | |
| Portatore posteriore | ||||
| 50 | 315416950 | 12.19 | 14.87 | |
| Smorzatore completo. | ||||
| 51 | 316043880 | 111.19 | 135.65 | |
| Imballaggio modellato | ||||
| 52 | 344098230 | 7.58 | 9.25 | |
| Elemento di cambio completo | ||||
| 53 | 316042630 | 6.05 | 7.38 | |
| Piastra di arresto | ||||
| 54 | 339133220 | 7.58 | 9.25 | |
| VITE C M4X35 | ||||
| 55 | 141123580 | 1.67 | 2.04 | |
| Set di ingranaggi completo | ||||
| 56 | 316043920 | 111.19 | 135.65 | |
| Rondella | ||||
| 57 | 341012910 | 1.67 | 2.04 | |
| Perno del cuscinetto | ||||
| 58 | 341515310 | 24.26 | 29.60 | |
| MANICOTTO | ||||
| 59 | 320050680 | 5.49 | 6.70 | |
| Anello di bloccaggio | ||||
| 60 | 141180080 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 316043860 | |||
| Anello di tenuta albero | ||||
| 62 | 339011650 | 15.31 | 18.68 | |
| Maniglia a due pezzi | ||||
| 63 | 343394330 | 57.79 | 70.50 | |
| GHIERA | ||||
| 64 | 343394430 | 6.05 | 7.38 | |
| Molla compressione | ||||
| 65 | 342003520 | 1.67 | 2.04 | |
| Cappuccio di copertura STM 1800 | ||||
| 66 | 343394290 | 1.79 | 2.18 | |
| Anello di tenuta | ||||
| 67 | 344098080 | 24.26 | 29.60 | |
| Anello di bloccaggio | ||||
| 68 | 342022070 | 1.67 | 2.04 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 69 | 320050670 | 18.28 | 22.30 | |
| Scudo finale | ||||
| 70 | 315300630 | 57.79 | 70.50 | |
| VITE C M4X35 | ||||
| 71 | 141123550 | 1.67 | 2.04 | |
| GUARNIZIONE | ||||
| 72 | 330001870 | 4.78 | 5.83 | |
| Sigillo antipolvere | ||||
| 73 | 344098070 | 10.82 | 13.20 | |
| CUSCINETTO A SFERA | ||||
| 74 | 320050650 | 12.19 | 14.87 | |
| Disco del tachimetro | ||||
| 75 | 343394310 | 24.26 | 29.60 | |
| Anker 220 V | ||||
| 76 | 310009570 | 281.70 | 343.67 | |
| Indotto con flangia 220 - 240 V | ||||
| 77 | 316043970 | 327.60 | 399.67 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 78 | 338051610 | 3.20 | 3.90 | |
| Pacchetto campo m.avvolgimento,220-240 V | ||||
| 79 | 311010830 | 83.19 | 101.49 | |
| MORSETTO DEL CAVO | ||||
| 80 | 343394210 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 81 | 341704240 | 1.67 | 2.04 | |
| Unità elettronica, 220-240 V | ||||
| 82 | 343081730 | 100.68 | 122.83 | |
| KIT DI SERVIZIO 115V | ||||
| 83 | 316042650 | 35.72 | 43.58 | |
| Boccola di gomma | ||||
| 84 | 344098220 | 3.89 | 4.75 | |
| Vite ,4 x 74 | ||||
| 85 | 341704350 | 1.67 | 2.04 | |
| Disco di guida aria | ||||
| 86 | 339151150 | 24.26 | 29.60 | |
| Anello di smorzamento | ||||
| 87 | 339011780 | 3.89 | 4.75 | |
| GHIERA | ||||
| 88 | 343394350 | 5.49 | 6.70 | |
| Conduttore di luce TSC 55 | ||||
| 89 | 343394380 | 5.49 | 6.70 | |
| Interruttore | ||||
| 90 | 343407670 | 52.36 | 63.88 | |
| Manicotto del cavo | ||||
| 91 | 344098210 | 3.89 | 4.75 | |
| Cavo m.Connettore CEE | ||||
| 92 | 344497430 | 35.72 | 43.58 | |
| Custodia del motore | ||||
| 93 | 315013370 | 94.99 | 115.89 | |
| Anello di smorzamento | ||||
| 94 | 339011640 | 9.36 | 11.42 | |
| VITE C M4X35 | ||||
| 95 | 141123540 | 1.67 | 2.04 | |
| Portaspazzole di Carbone | ||||
| 96 | 343000920 | 7.58 | 9.25 | |
| VITE C M4X35 | ||||
| 97 | 341704240 | 1.67 | 2.04 | |
| Interruttore del filo di connessione | ||||
| 98 | 344497400 | 1.79 | 2.18 | |
| Cappuccio del motore | ||||
| 99 | 343396620 | 46.99 | 57.33 | |
| Fermo,5 x 7,5 | ||||
| 100 | 344098270 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 101 | 341704260 | 1.67 | 2.04 | |
| Kit di manutenzione | ||||
| 102 | 316043890 | 239.63 | 292.35 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 103 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 104 | 399999990 | |||
| Tubo di grasso, 45 g Urethyn | ||||
| 880 | 344131170 | 15.31 | 18.68 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338504740 | |||
