Qui troverai tutte le parti e i disegni disponibili di “Metabo 00752000 (KHA18LTXBL40)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

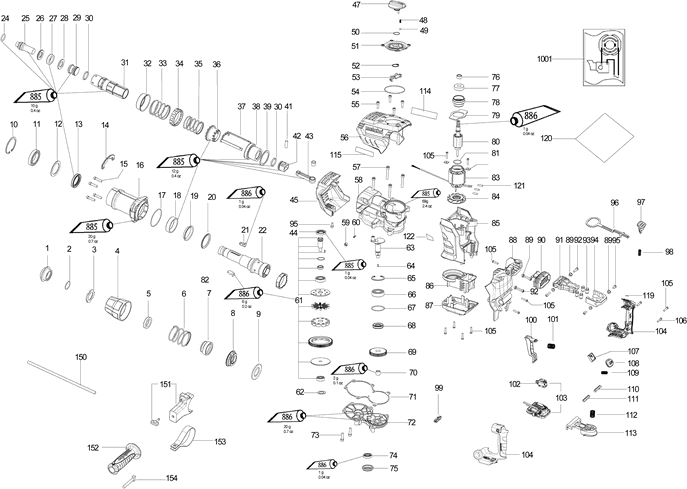

Disegni tecnici di Metabo 00752000 (KHA18LTXBL40)
Elenco parti di Metabo 00752000 (KHA18LTXBL40)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio di gomma | ||||
| 1 | 344113840 | 3.02 | 3.68 | |
| Anello di bloccaggio | ||||
| 2 | 342024310 | 1.56 | 1.90 | |
| Rondella | ||||
| 3 | 341722950 | 3.02 | 3.68 | |
| Manicotto Scorrevole | ||||
| 4 | 343453420 | 3.71 | 4.53 | |
| AMMORTIZZATORE | ||||
| 5 | 344113850 | 1.56 | 1.90 | |
| Molla compressione | ||||
| 6 | 342010950 | 1.56 | 1.90 | |
| Rondella | ||||
| 7 | 339149050 | 5.87 | 7.16 | |
| Disco di supporto | ||||
| 8 | 341722960 | 7.22 | 8.81 | |
| Piastra di Guida | ||||
| 9 | 339149060 | 1.56 | 1.90 | |
| Anello di bloccaggio | ||||
| 10 | 141180870 | 1.68 | 2.05 | |
| CUSCINETTO A SFERA | ||||
| 11 | 320054390 | 7.22 | 8.81 | |
| Rondella | ||||
| 12 | 341722970 | 1.56 | 1.90 | |
| Anello di tenuta albero | ||||
| 13 | 339013120 | 5.18 | 6.32 | |
| Gancio | ||||
| 14 | 339149620 | 5.18 | 6.32 | |
| VITE C M4X35 | ||||
| 15 | 341570980 | 1.68 | 2.05 | |
| Alloggiamento anteriore compl. | ||||
| 16 | 315107640 | 13.48 | 16.45 | |
| Anello O | ||||
| 17 | 344113860 | 1.56 | 1.90 | |
| Anello di smorzamento | ||||
| 18 | 344113870 | 2.28 | 2.78 | |
| Anello di supporto | ||||
| 19 | 341020210 | 1.68 | 2.05 | |
| Disco di supporto | ||||
| 20 | 341722980 | 3.02 | 3.68 | |
| Portatore | ||||
| 21 | 339149080 | 16.25 | 19.82 | |
| Manicotto di comando del trapano | ||||
| 22 | 341212650 | 67.33 | 82.14 | |
| Anello O | ||||
| 24 | 344113880 | 3.71 | 4.53 | |
| Doepper | ||||
| 25 | 341212660 | 10.38 | 12.66 | |
| Disco di supporto | ||||
| 26 | 341722990 | 4.51 | 5.50 | |
| AMMORTIZZATORE | ||||
| 27 | 344113890 | 3.02 | 3.68 | |
| Disco di supporto | ||||
| 28 | 341723010 | 3.02 | 3.68 | |
| Battitore | ||||
| 29 | 341212670 | 5.87 | 7.16 | |
| Anello O | ||||
| 30 | 344113900 | 3.71 | 4.53 | |
| Manicotto di comando del trapano | ||||
| 31 | 341212680 | 37.65 | 45.93 | |
| MANICOTTO ESATRICO | ||||
| 32 | 341006570 | 2.28 | 2.78 | |
| Molla | ||||
| 33 | 342010960 | 1.68 | 2.05 | |
| Rondella | ||||
| 34 | 343447420 | 2.28 | 2.78 | |
| Molla | ||||
| 35 | 342010970 | 1.56 | 1.90 | |
| Manicotto Frizione | ||||
| 36 | 341212690 | 37.65 | 45.93 | |
| Forcella di controllo | ||||
| 37 | 339149090 | 3.71 | 4.53 | |
| Flangia del cuscinetto compl. | ||||
| 38 | 340037470 | 60.59 | 73.92 | |
| Rondella di spinta | ||||
| 39 | 341723000 | 1.68 | 2.05 | |
| Elemento d'inserimento | ||||
| 40 | 343447010 | 1.56 | 1.90 | |
| CHIOCCIOLA | ||||
| 41 | 341570970 | 1.56 | 1.90 | |
| PISTONE | ||||
| 42 | 343447430 | 5.18 | 6.32 | |
| ASTA CONICA | ||||
| 43 | 341166800 | 8.89 | 10.85 | |
| Anello di tenuta albero | ||||
| 44 | 339013110 | 5.87 | 7.16 | |
| Copertura TURBO II | ||||
| 45 | 343447150 | 3.71 | 4.53 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 47 | 343453310 | 3.02 | 3.68 | |
| Molla compressione | ||||
| 48 | 342024340 | 1.56 | 1.90 | |
| palla di acciaio | ||||
| 49 | 341166880 | 1.56 | 1.90 | |
| Anello O | ||||
| 50 | 344113940 | 7.22 | 8.81 | |
| Coperchio del pulsante rotativo | ||||
| 51 | 341166810 | 7.22 | 8.81 | |
| Anello di bloccaggio | ||||
| 52 | 141180130 | 1.56 | 1.90 | |
| Elemento di commutazione | ||||
| 53 | 339149120 | 1.68 | 2.05 | |
| Anello O | ||||
| 54 | 344114010 | 1.56 | 1.90 | |
| VITE C M4X35 | ||||
| 55 | 341571020 | 1.68 | 2.05 | |
| Tappo | ||||
| 56 | 343447160 | 10.38 | 12.66 | |
| VITE C M4X35 | ||||
| 57 | 341571000 | 1.68 | 2.05 | |
| Carter cpl. | ||||
| 58 | 316097100 | 67.33 | 82.14 | |
| Vite di sfiato | ||||
| 59 | 341723080 | 1.56 | 1.90 | |
| Valvola LEX 3 | ||||
| 60 | 344113950 | 7.22 | 8.81 | |
| Frizione di sicurezza | ||||
| 61 | 316071410 | 74.13 | 90.44 | |
| Rondella | ||||
| 62 | 341723140 | 1.56 | 1.90 | |
| Albero eccentrico | ||||
| 63 | 341605540 | 18.80 | 22.94 | |
| Cuneo TSF 55 | ||||
| 64 | 339101120 | 1.68 | 2.05 | |
| Anello di bloccaggio | ||||
| 65 | 342024300 | 1.68 | 2.05 | |
| CUSCINETTO A SFERA | ||||
| 66 | 320054420 | 11.74 | 14.32 | |
| Anello O | ||||
| 67 | 344113930 | 1.56 | 1.90 | |
| Anello di tenuta albero | ||||
| 68 | 339013100 | 3.71 | 4.53 | |
| INGRANAGGIO | ||||
| 69 | 340037480 | 10.38 | 12.66 | |
| CUSCINETTO A RULLINI | ||||
| 70 | 320054430 | 2.28 | 2.78 | |
| Imballaggio modellato | ||||
| 71 | 344113970 | 3.02 | 3.68 | |
| Copertura C | ||||
| 72 | 343452020 | 10.38 | 12.66 | |
| VITE C M4X35 | ||||
| 73 | 341571010 | 1.56 | 1.90 | |
| Anello di tenuta albero | ||||
| 74 | 339013310 | 3.02 | 3.68 | |
| Rondella | ||||
| 75 | 339149590 | 3.71 | 4.53 | |
| MANICOTTO ESATRICO | ||||
| 76 | 341006770 | 2.28 | 2.78 | |
| Cuscinetto a sfere 12x28x8 | ||||
| 77 | 143110400 | 16.25 | 19.82 | |
| Ponte di cuscinetto | ||||
| 78 | 341072430 | 10.38 | 12.66 | |
| Coperchio del Cuscinetto Fisso | ||||
| 79 | 339149600 | 2.28 | 2.78 | |
| Anker 220 V | ||||
| 80 | 310013220 | 53.86 | 65.71 | |
| Anello O | ||||
| 81 | 344103720 | 1.56 | 1.90 | |
| Supporto | ||||
| 82 | 343453320 | 1.56 | 1.90 | |
| CAMPO | ||||
| 83 | 311013320 | 48.48 | 59.15 | |
| GUARNIZIONE | ||||
| 84 | 330007110 | 11.74 | 14.32 | |
| Carcassa compl. | ||||
| 85 | 316099690 | 10.38 | 12.66 | |
| Disco guida aria HK 85 | ||||
| 86 | 339153630 | 2.28 | 2.78 | |
| Cappuccio del motore | ||||
| 87 | 343453250 | 3.02 | 3.68 | |
| Coperchio | ||||
| 88 | 343453260 | 7.22 | 8.81 | |
| Distanziali | ||||
| 89 | 341723960 | 1.68 | 2.05 | |
| Pieghe a soffietto | ||||
| 90 | 344114850 | 3.71 | 4.53 | |
| FORCHETTA | ||||
| 91 | 315420340 | 5.18 | 6.32 | |
| Vite a testa cilindrica | ||||
| 92 | 141124950 | 1.56 | 1.90 | |
| Manicotto in gomma | ||||
| 93 | 344114270 | 1.56 | 1.90 | |
| FORCHETTA | ||||
| 94 | 315420740 | 4.51 | 5.50 | |
| Bullone a testa piana | ||||
| 95 | 141124990 | 1.56 | 1.90 | |
| Forcella di controllo | ||||
| 96 | 339153640 | 3.02 | 3.68 | |
| Pulsante di blocco | ||||
| 97 | 343453300 | 1.56 | 1.90 | |
| Molla compressione | ||||
| 98 | 342011060 | 1.56 | 1.90 | |
| Unità elettrica, 18V | ||||
| 99 | 343088290 | 4.51 | 5.50 | |
| Tappo | ||||
| 100 | 343453330 | 1.68 | 2.05 | |
| Molla compressione | ||||
| 101 | 342011090 | 1.56 | 1.90 | |
| Interruttore | ||||
| 102 | 343412510 | 13.48 | 16.45 | |
| Unità elettrica con interruttore | ||||
| 103 | 316071420 | 175.84 | 214.52 | |
| Maniglia del piatto con coperchio | ||||
| 104 | 343453290 | 18.80 | 22.94 | |
| VITE C M4X35 | ||||
| 105 | 141116020 | 1.68 | 2.05 | |
| Unità elettrica | ||||
| 107 | 343088230 | 4.51 | 5.50 | |
| Pulsante AGC 18 | ||||
| 108 | 343448580 | 2.28 | 2.78 | |
| Molla compressione | ||||
| 109 | 342011100 | 1.56 | 1.90 | |
| Buffer di gomma | ||||
| 110 | 344114920 | 1.56 | 1.90 | |
| Buffer di gomma | ||||
| 111 | 344114930 | 1.56 | 1.90 | |
| Molla compressione | ||||
| 112 | 342011080 | 1.56 | 1.90 | |
| Staffa di sblocco | ||||
| 113 | 343453270 | 3.02 | 3.68 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 114 | 338132990 | 1.68 | 2.05 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 115 | 338132980 | 1.68 | 2.05 | |
| Targhetta di identificazione, CAS | ||||
| 119 | 338129960 | 1.68 | 2.05 | |
| Tubo termoretraibile | ||||
| 121 | 341213440 | 1.56 | 1.90 | |
| Piastra di identificazione | ||||
| 122 | 338133530 | 1.56 | 1.90 | |
| Fermo profondità | ||||
| 150 | 341519710 | 3.02 | 3.68 | |
| Pezzo di serraggio completo | ||||
| 151 | 316097130 | 10.38 | 12.66 | |
| Maniglia Extra | ||||
| 152 | 343448500 | 12.23 | 14.92 | |
| Fascia di serraggio | ||||
| 153 | 339149640 | 1.68 | 2.05 | |
| Perno del cuscinetto | ||||
| 154 | 341519870 | 2.28 | 2.78 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 160 | 338074670 | 1.68 | 2.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 880 | 631800000 | |||
| Grasso speciale 500g | ||||
| 885 | 344131350 | 60.59 | 73.92 | |
| GRASSO | ||||
| 886 | 344131360 | 13.48 | 16.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338510720 | |||
