Qui troverai tutte le parti e i disegni disponibili di “Metabo 01715000 (KH18LTXBL28Q)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

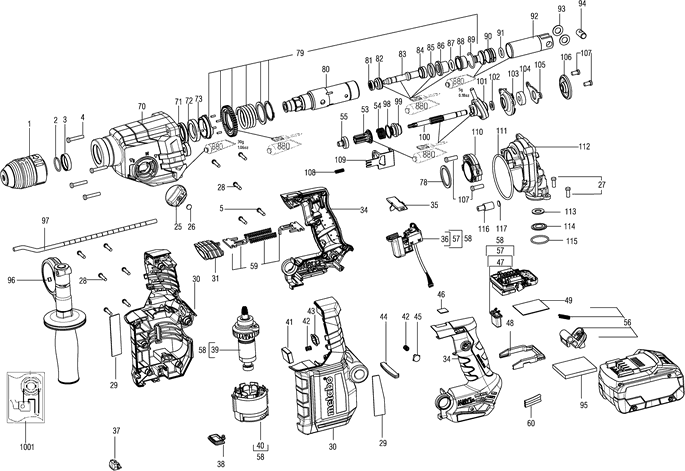

Disegni tecnici di Metabo 01715000 (KH18LTXBL28Q)
Elenco parti di Metabo 01715000 (KH18LTXBL28Q)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 316071590 | |||
| Anello di bloccaggio | ||||
| 2 | 342024650 | 1.67 | 2.04 | |
| MANICOTTO FILETTATO | ||||
| 3 | 341006760 | 6.05 | 7.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 141124880 | |||
| VITE C M4X35 | ||||
| 5 | 341704820 | 1.67 | 2.04 | |
| Pulsante di controllo compl. | ||||
| 25 | 316099650 | 6.05 | 7.38 | |
| Cuscinetto | ||||
| 26 | 343398340 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 27 | 141113670 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 28 | 141116020 | 1.79 | 2.18 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 29 | 338134390 | 1.79 | 2.18 | |
| Custodia del motore con coperchio | ||||
| 30 | 343453340 | 21.22 | 25.89 | |
| Pieghe a soffietto | ||||
| 31 | 344114950 | 1.79 | 2.18 | |
| Maniglia del piatto con coperchio | ||||
| 34 | 343453350 | 18.28 | 22.30 | |
| Scorrevole dell'interruttore, R+L | ||||
| 35 | 343453370 | 7.58 | 9.25 | |
| Interruttore | ||||
| 36 | 343413340 | 27.16 | 33.14 | |
| Unità Elettrica Completa | ||||
| 37 | 316070960 | 6.05 | 7.38 | |
| Cappuccio di gomma | ||||
| 38 | 344102000 | 1.79 | 2.18 | |
| Anker 220 V | ||||
| 39 | 310013320 | 57.79 | 70.50 | |
| Pacchetto campo completo | ||||
| 40 | 311013430 | 52.36 | 63.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 343089120 | |||
| Molla compressione | ||||
| 42 | 342003950 | 1.67 | 2.04 | |
| Unità elettrica, 18V | ||||
| 43 | 343088930 | 2.43 | 2.96 | |
| Buffer di gomma | ||||
| 44 | 344102990 | 1.79 | 2.18 | |
| Pulsante di blocco | ||||
| 45 | 343434440 | 1.67 | 2.04 | |
| Targhetta di identificazione, CAS | ||||
| 46 | 338129960 | 1.79 | 2.18 | |
| Portatore | ||||
| 48 | 343454090 | 6.05 | 7.38 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 49 | 338077500 | 1.67 | 2.04 | |
| Manicotto Frizione | ||||
| 53 | 340004970 | 13.93 | 16.99 | |
| Molla compressione | ||||
| 54 | 342010840 | 2.43 | 2.96 | |
| MANICOTTO FILETTATO | ||||
| 55 | 341005700 | 5.49 | 6.70 | |
| Staffa di sblocco | ||||
| 56 | 343458140 | 1.67 | 2.04 | |
| Unità elettrica | ||||
| 57 | 343089460 | 161.95 | 197.58 | |
| Motore compl. | ||||
| 58 | 316077680 | 260.10 | 317.32 | |
| Perno a molla completo | ||||
| 59 | 339139140 | 6.05 | 7.38 | |
| Tubo termoretraibile | ||||
| 60 | 341213440 | 1.67 | 2.04 | |
| Carcasa del ingranaggio completa | ||||
| 70 | 316074710 | 27.16 | 33.14 | |
| Anello di tenuta albero | ||||
| 71 | 339013330 | 5.49 | 6.70 | |
| CUSCINETTO A SFERA | ||||
| 72 | 320051190 | 3.20 | 3.90 | |
| CUSCINETTO A SFERA | ||||
| 73 | 320051180 | 6.05 | 7.38 | |
| Manicotto di trapano compl. | ||||
| 79 | 316079760 | 94.99 | 115.89 | |
| Manicotto di trapano completo | ||||
| 80 | 316074720 | 83.19 | 101.49 | |
| Anello di tenuta albero | ||||
| 81 | 339012510 | 3.20 | 3.90 | |
| MANICOTTO FILETTATO | ||||
| 82 | 341005100 | 12.19 | 14.87 | |
| Doepper | ||||
| 83 | 341013540 | 6.05 | 7.38 | |
| MANICOTTO FILETTATO | ||||
| 84 | 341005200 | 9.36 | 11.42 | |
| Anello di gomma | ||||
| 85 | 344103920 | 2.43 | 2.96 | |
| MANICOTTO FILETTATO | ||||
| 86 | 341006950 | 5.49 | 6.70 | |
| Anello O | ||||
| 87 | 344103980 | 2.43 | 2.96 | |
| Manicotto a cattura | ||||
| 88 | 341019510 | 9.36 | 11.42 | |
| Anello di bloccaggio | ||||
| 89 | 342010850 | 2.43 | 2.96 | |
| POMPA | ||||
| 90 | 341013550 | 7.58 | 9.25 | |
| Anello del pistone del profilo | ||||
| 91 | 344103930 | 9.36 | 11.42 | |
| Manicotto di potenza | ||||
| 92 | 341020460 | 29.97 | 36.56 | |
| Rondella | ||||
| 93 | 339008210 | 1.67 | 2.04 | |
| CHIOCCIOLA | ||||
| 94 | 341523820 | 1.79 | 2.18 | |
| Cappuccio di copertura STM 1800 | ||||
| 95 | 343439680 | 1.67 | 2.04 | |
| Impugnatura completa | ||||
| 96 | 314001460 | 13.93 | 16.99 | |
| Fermo profondità | ||||
| 97 | 341511630 | 4.78 | 5.83 | |
| Rondella | ||||
| 98 | 339008230 | 1.67 | 2.04 | |
| Manicotto Frizione | ||||
| 99 | 341020470 | 4.78 | 5.83 | |
| Ingranaggio intermedio ISC 240 ET-BG | ||||
| 100 | 340004980 | 12.19 | 14.87 | |
| Cuscinetto pivotante | ||||
| 101 | 320051100 | 18.28 | 22.30 | |
| Rondella | ||||
| 102 | 339008460 | 1.67 | 2.04 | |
| Flangia ingranaggio cpl. | ||||
| 103 | 316074730 | 29.97 | 36.56 | |
| CUSCINETTO A SFERA | ||||
| 104 | 320051110 | 3.89 | 4.75 | |
| Rondella | ||||
| 105 | 339008470 | 2.43 | 2.96 | |
| INGRANAGGIO | ||||
| 106 | 340037680 | 9.36 | 11.42 | |
| Bullone a testa piana | ||||
| 107 | 341720370 | 1.79 | 2.18 | |
| Molla compressione | ||||
| 108 | 342010860 | 1.67 | 2.04 | |
| Elemento di cambio completo | ||||
| 109 | 316074740 | 21.22 | 25.89 | |
| Flangia ingranaggio cpl. | ||||
| 110 | 316074750 | 9.36 | 11.42 | |
| Anello O | ||||
| 111 | 344104360 | 9.36 | 11.42 | |
| Flangia ingranaggio cpl. | ||||
| 112 | 316074760 | 35.72 | 43.58 | |
| Feltro di tenuta | ||||
| 113 | 344060310 | 1.67 | 2.04 | |
| Rondella | ||||
| 114 | 339008480 | 1.79 | 2.18 | |
| Anello O | ||||
| 115 | 344114290 | 1.67 | 2.04 | |
| Cappuccio di gomma | ||||
| 116 | 344103940 | 1.67 | 2.04 | |
| Feltro di tenuta | ||||
| 117 | 344070680 | 2.43 | 2.96 | |
| Tubo di grasso 50 gr. SF 126 | ||||
| 880 | 344130800 | 21.22 | 25.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338510720 | |||
