Qui troverai tutte le parti e i disegni disponibili di “Metabo 01713000 ( KH18LTXBL24 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

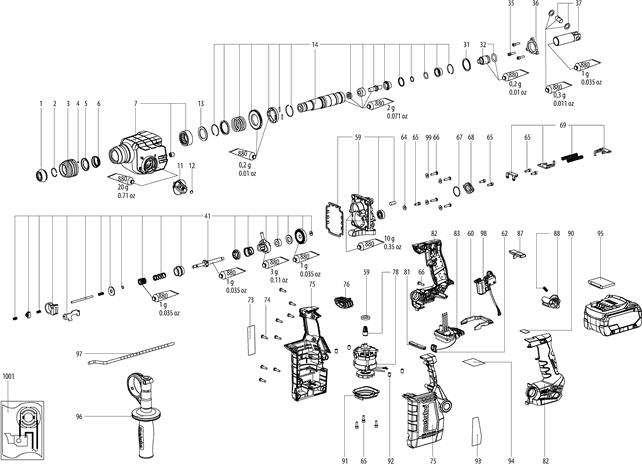

Disegni tecnici di Metabo 01713000 ( KH18LTXBL24 )
Elenco parti di Metabo 01713000 ( KH18LTXBL24 )
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio di gomma | ||||
| 1 | 344103030 | 1.56 | 1.90 | |
| Rondella di bloccaggio | ||||
| 2 | 141181780 | 1.56 | 1.90 | |
| Anello di regolazione | ||||
| 3 | 343455830 | 3.02 | 3.68 | |
| Palla | ||||
| 4 | 143115330 | 1.56 | 1.90 | |
| Rondella | ||||
| 5 | 339008430 | 1.56 | 1.90 | |
| Molla compressione | ||||
| 6 | 342010870 | 1.56 | 1.90 | |
| Custodia del ingranaggio anteriore completa | ||||
| 7 | 316074530 | 18.80 | 22.94 | |
| Pulsante di controllo compl. | ||||
| 11 | 316074540 | 1.68 | 2.05 | |
| Cuscinetto | ||||
| 12 | 343455930 | 1.56 | 1.90 | |
| Rondella | ||||
| 13 | 339008200 | 2.28 | 2.78 | |
| Manicotto di trapano completo | ||||
| 14 | 316074550 | 100.74 | 122.90 | |
| Rondella | ||||
| 31 | 339008440 | 1.56 | 1.90 | |
| Stantuffo Completo | ||||
| 32 | 316074560 | 8.89 | 10.85 | |
| Vite a testa cilindrica | ||||
| 35 | 141113600 | 1.68 | 2.05 | |
| Anello del Cuscinetto | ||||
| 36 | 341006940 | 3.02 | 3.68 | |
| Boccola di eccitazione completa | ||||
| 37 | 316074570 | 10.38 | 12.66 | |
| Albero intermedio compl. | ||||
| 41 | 316074580 | 87.60 | 106.87 | |
| Custodia del ingranaggio posteriore completo | ||||
| 59 | 316074590 | 32.27 | 39.37 | |
| Portatore | ||||
| 60 | 343454090 | 5.87 | 7.16 | |
| LED COMPL. | ||||
| 62 | 343092300 | 5.76 | 7.03 | |
| Rondella | ||||
| 64 | 339008450 | 1.56 | 1.90 | |
| Vite a testa cilindrica | ||||
| 65 | 141113590 | 1.68 | 2.05 | |
| VITE C M4X35 | ||||
| 66 | 141123490 | 1.56 | 1.90 | |
| Anello O | ||||
| 67 | 344104340 | 1.56 | 1.90 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 68 | 339139130 | 1.68 | 2.05 | |
| Perno a molla completo | ||||
| 69 | 339139140 | 5.87 | 7.16 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 73 | 338134870 | 1.56 | 1.90 | |
| VITE C M4X35 | ||||
| 74 | 141116020 | 1.68 | 2.05 | |
| Custodia del motore con coperchio | ||||
| 75 | 343455940 | 24.23 | 29.56 | |
| Soffietto | ||||
| 76 | 344103870 | 3.02 | 3.68 | |
| Motore completo, 18 V | ||||
| 78 | 316074600 | 148.53 | 181.21 | |
| Buffer di gomma | ||||
| 81 | 344102990 | 1.68 | 2.05 | |
| GREEPSCHAAL M.DEKSEL | ||||
| 82 | 343464430 | 12.04 | 14.69 | |
| Unità elettrica, KHA18LTXBL24 | ||||
| 83 | 343089500 | 121.19 | 147.85 | |
| Slitta di cambio, r+l | ||||
| 87 | 343455960 | 1.56 | 1.90 | |
| Staffa di sblocco | ||||
| 88 | 343458140 | 1.56 | 1.90 | |
| Targhetta di identificazione, CAS | ||||
| 90 | 338129960 | 1.68 | 2.05 | |
| Disco guida aria HK 85 | ||||
| 91 | 339153150 | 1.56 | 1.90 | |
| Manicotto in gomma | ||||
| 92 | 344104350 | 1.56 | 1.90 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 93 | 338134870 | 1.56 | 1.90 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 94 | 338077560 | 1.68 | 2.05 | |
| Cappuccio di copertura STM 1800 | ||||
| 95 | 343439680 | 1.56 | 1.90 | |
| Impugnatura completa | ||||
| 96 | 314001140 | 12.23 | 14.92 | |
| Fermo profondità | ||||
| 97 | 341511630 | 4.51 | 5.50 | |
| Interruttore | ||||
| 98 | 343413340 | 24.23 | 29.56 | |
| Grasso speciale | ||||
| 880 | 344131460 | 12.23 | 14.92 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338510720 | |||
