Qui troverai tutte le parti e i disegni disponibili di “Metabo 01770000 (KFMV17-15F)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

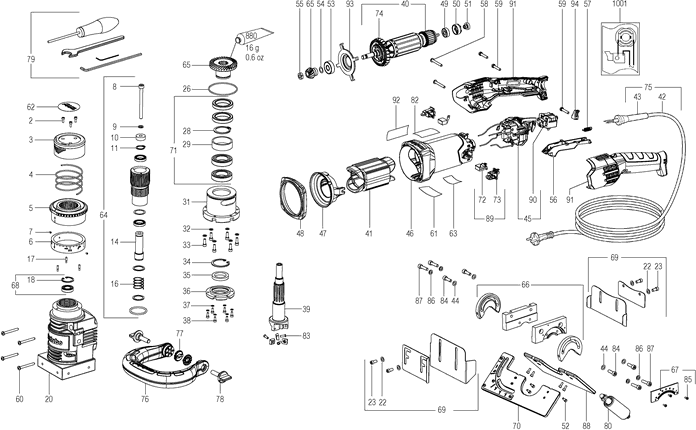

Disegni tecnici di Metabo 01770000 (KFMV17-15F)
Elenco parti di Metabo 01770000 (KFMV17-15F)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite a testa cilindrica | ||||
| 2 | 141121980 | 1.56 | 1.90 | |
| Tappo | ||||
| 3 | 341211790 | 67.33 | 82.14 | |
| Molla compressione | ||||
| 4 | 342004110 | 16.25 | 19.82 | |
| Anello di regolazione | ||||
| 5 | 341211800 | 242.14 | 295.41 | |
| INDICAZIONE DIMENSIONE | ||||
| 6 | 341211810 | 53.86 | 65.71 | |
| Vite di regolazione | ||||
| 7 | 141124550 | 1.56 | 1.90 | |
| VITE C M4X35 | ||||
| 8 | 341705380 | 5.18 | 6.32 | |
| Rondella elastica | ||||
| 9 | 141150280 | 1.56 | 1.90 | |
| Distanziali | ||||
| 10 | 341211820 | 53.86 | 65.71 | |
| Anello di bloccaggio | ||||
| 11 | 141180090 | 1.68 | 2.05 | |
| MANICOTTO ESATRICO | ||||
| 14 | 341211840 | 48.48 | 59.15 | |
| Molla compressione | ||||
| 16 | 342004120 | 5.18 | 6.32 | |
| CHIOCCIOLA | ||||
| 17 | 341520350 | 13.48 | 16.45 | |
| Anello di bloccaggio | ||||
| 18 | 141181010 | 1.56 | 1.90 | |
| TANDWIELHUIS | ||||
| 20 | 315106080 | 460.40 | 561.69 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 6304084039 | |||
| Vite a testa cilindrica | ||||
| 23 | 141113670 | 1.68 | 2.05 | |
| Anello O | ||||
| 26 | 143195470 | 1.56 | 1.90 | |
| Anello di sicurezza per asse 30X1,5 | ||||
| 28 | 6400009927 | 1.56 | 1.90 | |
| Distanziali | ||||
| 29 | 341211860 | 21.64 | 26.40 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 31 | 341211870 | 268.64 | 327.74 | |
| Rondella di bloccaggio dentata | ||||
| 32 | 141150410 | 1.68 | 2.05 | |
| Vite a testa cilindrica | ||||
| 33 | 141113590 | 1.68 | 2.05 | |
| Anello di bloccaggio | ||||
| 34 | 141180390 | 1.68 | 2.05 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 143192050 | 1.68 | 2.05 | |
| Flangia OS 400 EQ | ||||
| 36 | 341211880 | 80.81 | 98.59 | |
| Rondella di bloccaggio dentata | ||||
| 37 | 141152270 | 1.56 | 1.90 | |
| Vite a testa cilindrica | ||||
| 38 | 141121980 | 1.56 | 1.90 | |
| Mandrino di rettifica | ||||
| 39 | 341605080 | 603.09 | 735.77 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 40 | 310014310 | |||
| Campo | ||||
| 41 | 311012980 | 37.65 | 45.93 | |
| Cavo con spina CEE | ||||
| 42 | 344487800 | 16.25 | 19.82 | |
| Manicotto del cavo | ||||
| 43 | 344102180 | 1.56 | 1.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 44 | 6304084039 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 316081730 | |||
| Custodia del motore | ||||
| 46 | 315013790 | 10.38 | 12.66 | |
| Disco di guida aria | ||||
| 47 | 339151180 | 1.56 | 1.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 343464290 | |||
| Cuscinetto a sfera,6x19x6 | ||||
| 49 | 143115690 | 2.28 | 2.78 | |
| Boccola di gomma | ||||
| 50 | 344097870 | 1.56 | 1.90 | |
| Disco del tachimetro | ||||
| 51 | 343433060 | 2.28 | 2.78 | |
| Vite a testa cilindrica | ||||
| 52 | 141121980 | 1.56 | 1.90 | |
| Cuscinetto a sfere 9x26x8 | ||||
| 53 | 143114990 | 13.48 | 16.45 | |
| Rondella | ||||
| 54 | 339006790 | 1.56 | 1.90 | |
| Dado esagonale piatto | ||||
| 55 | 6205029131 | 1.56 | 1.90 | |
| Spingitore di interruttori compl. | ||||
| 56 | 316065300 | 2.28 | 2.78 | |
| Molla compressione | ||||
| 57 | 342004190 | 1.56 | 1.90 | |
| VITE C M4X35 | ||||
| 58 | 141116980 | 1.56 | 1.90 | |
| VITE C M4X35 | ||||
| 59 | 141117060 | 1.68 | 2.05 | |
| VITE C M4X35 | ||||
| 60 | 141116990 | 1.68 | 2.05 | |
| Piastra di tipo | ||||
| 61 | 338083210 | 1.67 | 2.04 | |
| Piastra di tipo | ||||
| 62 | 338139530 | 1.67 | 2.04 | |
| Piastra di etichetta | ||||
| 63 | 338139520 | 1.67 | 2.04 | |
| Anello filettato interno completo | ||||
| 64 | 316094180 | 348.32 | 424.95 | |
| Flangia del cuscinetto compl. | ||||
| 65 | 316094200 | 80.81 | 98.59 | |
| Alloggiamento compl. | ||||
| 66 | 316094220 | 539.38 | 658.04 | |
| Angolo completo | ||||
| 67 | 316094240 | 48.48 | 59.15 | |
| Cuscinetto a sfere a gola completo | ||||
| 68 | 316094930 | 26.95 | 32.88 | |
| Piastra di protezione completa | ||||
| 69 | 316094950 | 100.74 | 122.90 | |
| Rotaia di guida completa. | ||||
| 70 | 316094960 | 175.84 | 214.52 | |
| Cuscinetto a sfere a gola completo | ||||
| 71 | 316094940 | 148.53 | 181.21 | |
| Set di spazzole in carbonio uitsch. | ||||
| 72 | 316065450 | 11.74 | 14.32 | |
| Set porta-spazzole | ||||
| 73 | 316065420 | 12.23 | 14.92 | |
| Ventola con protezione dalla polvere | ||||
| 74 | 316054850 | 3.71 | 4.53 | |
| Cavo con ingresso cavo | ||||
| 75 | 316067320 | 21.64 | 26.40 | |
| Staffa maniglia | ||||
| 76 | 343399690 | 18.80 | 22.94 | |
| ANELLO PERCUSSIONE | ||||
| 77 | 341071240 | 12.23 | 14.92 | |
| Vite farfalla compl. | ||||
| 78 | 341112850 | 2.28 | 2.78 | |
| Set di cacciaviti | ||||
| 79 | 316064340 | 32.27 | 39.37 | |
| Rullo compl. | ||||
| 80 | 316063400 | 148.53 | 181.21 | |
| Piastra di etichetta | ||||
| 82 | 338139610 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 83 | 341705330 | 13.48 | 16.45 | |
| Vite a testa cilindrica | ||||
| 84 | 141113690 | 1.68 | 2.05 | |
| VITE C M4X35 | ||||
| 85 | 341722580 | 1.56 | 1.90 | |
| Rondella elastica | ||||
| 86 | 141150270 | 1.56 | 1.90 | |
| Vite a testa cilindrica | ||||
| 87 | 141113710 | 1.68 | 2.05 | |
| Rotaia di guida completa. | ||||
| 88 | 341162310 | 296.22 | 361.39 | |
| Set di spazzole di carbone con supporto 230V | ||||
| 89 | 316067170 | 21.64 | 26.40 | |
| Interruttore | ||||
| 90 | 343410270 | 10.38 | 12.66 | |
| Maniglia a due pezzi | ||||
| 91 | 316076120 | 16.25 | 19.82 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 93 | 339137520 | 37.65 | 45.93 | |
| MORSETTO DEL CAVO | ||||
| 94 | 343362490 | 1.68 | 2.05 | |
| Tubo di grasso 50 gr. 1,8oz | ||||
| 880 | 344130970 | 11.74 | 14.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338506170 | |||
