Qui troverai tutte le parti e i disegni disponibili del 'Metabo 01751003 ( KFM9-3RF )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

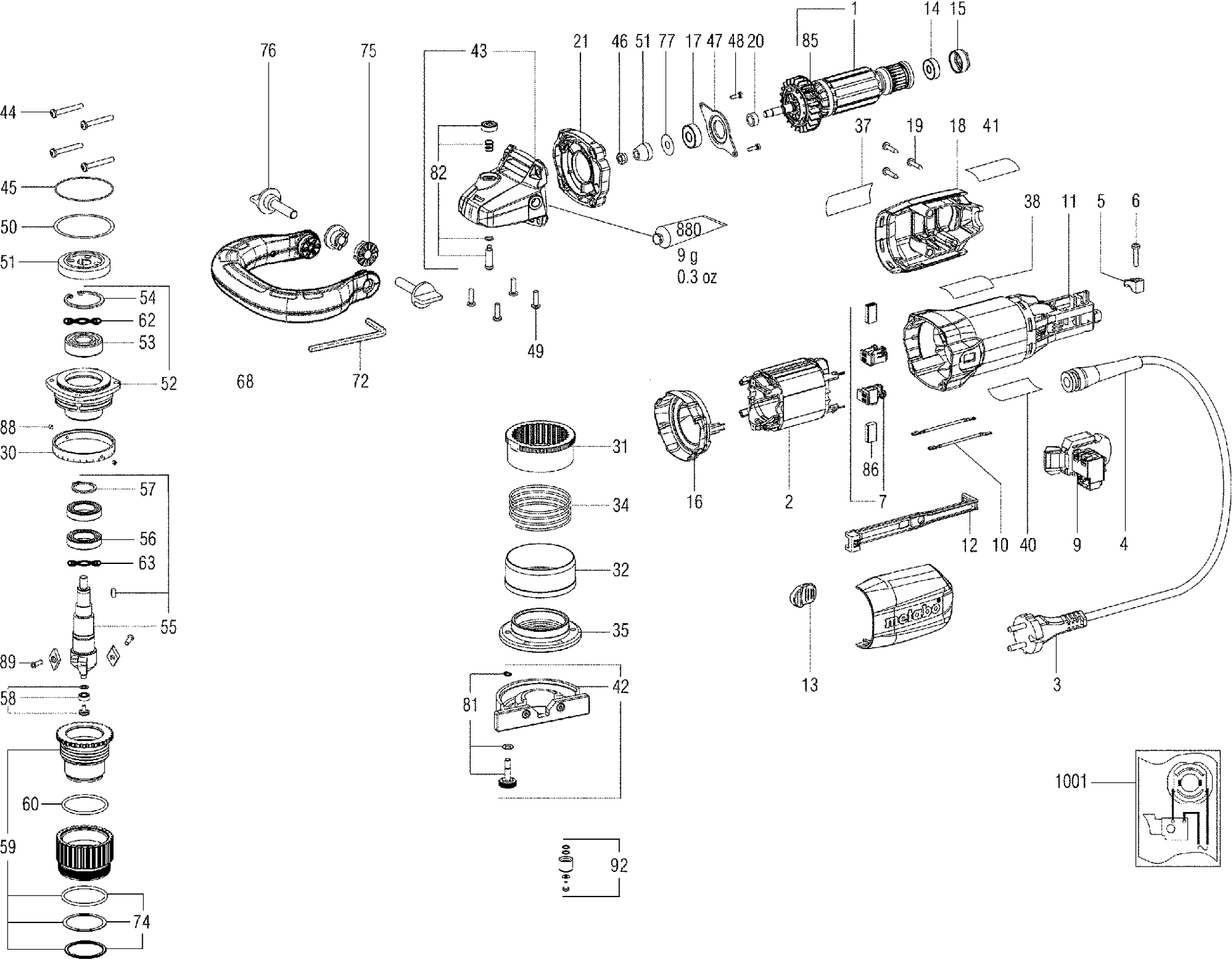

Disegno tecnico del modello Metabo 01751003 ( KFM9-3RF )


Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Elenco parti di ricambio del modello Metabo 01751003 ( KFM9-3RF )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Rotore completo, 230 V
1 310011830 67.33 82.14
Campo
2 311009770 48.48 59.15
CAVO W.CONNECT 230V EU
3 344499650 18.80 22.94
Manicotto del cavo
4 344097360 1.55 1.89
MORSETTO DEL CAVO
5 343362490 1.67 2.04
VITE C M4X35
6 141117060 1.67 2.04
Portaspazzole compl. spegnimento,230V
7 316046890 11.74 14.32
Interruttore c. elettronica, 230 V / 50-60 Hz
9 316050300 43.15 52.64
Filo completo
10 344498880 1.55 1.89
Custodia del motore
11 315013660 11.74 14.32
Asta del cambio
12 343430940 1.55 1.89
Scivolo dell'interruttore ,H/L
13 343397810 1.55 1.89
Cuscinetto a sfera,6x19x6
14 143115690 2.28 2.78
Boccola di gomma
15 344097870 1.55 1.89
Disco di guida aria
16 343436590 2.28 2.78
Nessuna informazione disponibile, non ordinabile
17 143115180
Cappuccio del motore a due pezzi
18 343432950 8.89 10.85
VITE C M4X35
19 141113180 1.55 1.89
Boccola Distanziatrice
20 341006070 11.74 14.32
Flangia Intermedia
21 343431740 10.38 12.66
Scala
30 341211520 32.27 39.37
Anello di regolazione
31 341211530 100.74 122.90
ALLOGGIAMENTO
32 341211540 80.81 98.59
Molla compressione
34 342004080 16.25 19.82
PIASTRA DI BASE
35 341211550 113.82 138.86
Piastra di tipo HK 85 EB 230V
37 338068190 1.55 1.89
Etichetta
38 338127220 3.71 4.53
Nessuna informazione disponibile, non ordinabile
40 399999990
Piastra di identificazione
41 338128450 1.67 2.04
Guida parallela compl.
42 316062870 121.19 147.85
Carcasa del ingranaggio completa
43 316068180 37.65 45.93
VITE C M4X35
44 141116980 1.55 1.89
Anello O
45 143195320 1.55 1.89
Dado
46 341102140 1.55 1.89
Coperchio del Cuscinetto Fisso
47 315417490 1.55 1.89
Vite a testa cilindrica
48 141124170 1.55 1.89
Vite a testa cilindrica
49 141124090 1.55 1.89
Rondella di compensazione
50 339011860 1.55 1.89
Set di ingranaggi conici
51 316093360 26.95 32.88
Flangia completa
52 316093280 113.82 138.86
CUSCINETTO A SFERA
53 320054130 12.23 14.92
Anello di bloccaggio
54 141180390 1.67 2.04
Spindle completa
55 316093290 348.32 424.95
CUSCINETTO A SFERA
56 320054160 43.15 52.64
Anello di bloccaggio
57 141180130 1.55 1.89
Anello di spinta completo
58 316093300 21.64 26.40
Regolazione dell'altezza completa
59 316093370 242.14 295.41
Anello O
60 143191930 1.67 2.04
Rondella elastica
62 339007910 3.02 3.68
Rondella elastica
63 339007920 3.02 3.68
Staffa maniglia
68 343399690 18.80 22.94
CHIAVE ESAGONALE 8 MM
72 344161510 1.67 2.04
Anello di bloccaggio cpl.
74 316096620 13.48 16.45
Disco scanalato
75 341070990 1.55 1.89
Vite farfalla compl.
76 341112690 1.55 1.89
Rondella
77 339012280 2.28 2.78
Vite completa
81 316093380 3.02 3.68
Stop mandrino
82 316040610 3.02 3.68
Ventilatore con protezione
85 316051700 5.18 6.32
Set di spazzole per spegnere
86 316046900 11.74 14.32
Vite di regolazione
88 141124550 1.55 1.89
Vite, Set
89 341723160 32.27 39.37
Anello di avviamento completo
92 316066080 32.27 39.37
Tubo di grasso 100 Gr.
880 344130920 37.65 45.93
Nessuna informazione disponibile, non ordinabile
1001 338505710
