Qui troverai tutte le parti e i disegni disponibili di “Metabo 01753000 (KFM16-15F)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

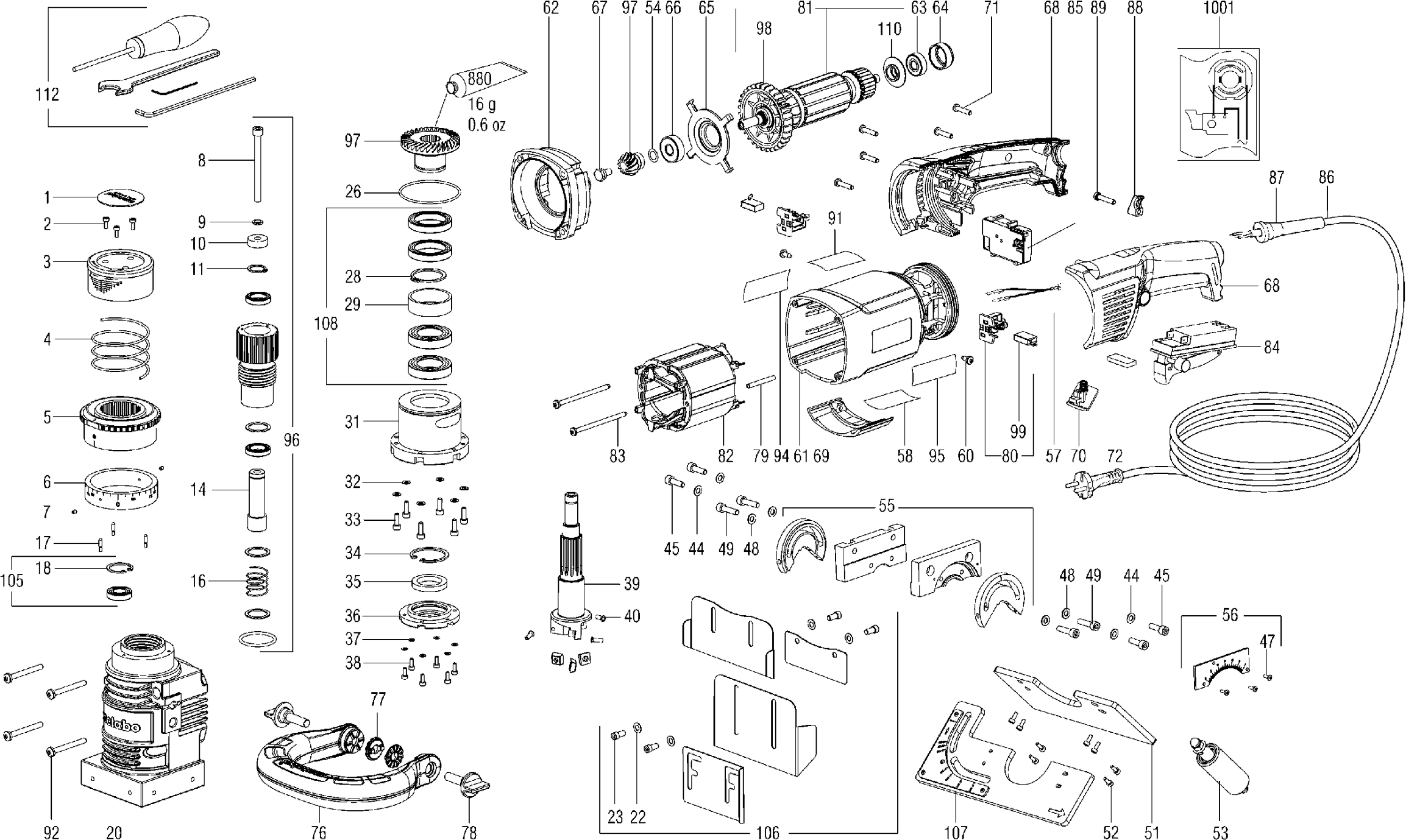

Disegni tecnici di Metabo 01753000 (KFM16-15F)
Elenco parti di Metabo 01753000 (KFM16-15F)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Piastra di tipo HK 85 EB 230V | ||||
| 1 | 338129280 | 1.79 | 2.18 | |
| Vite a testa cilindrica | ||||
| 2 | 141121980 | 1.67 | 2.04 | |
| Tappo | ||||
| 3 | 341211790 | 70.83 | 86.41 | |
| Molla compressione | ||||
| 4 | 342004110 | 18.28 | 22.30 | |
| Anello di regolazione | ||||
| 5 | 341211800 | 195.30 | 238.27 | |
| INDICAZIONE DIMENSIONE | ||||
| 6 | 341211810 | 57.79 | 70.50 | |
| Vite di regolazione | ||||
| 7 | 141124550 | 1.67 | 2.04 | |
| VITE C M4X35 | ||||
| 8 | 341705380 | 5.49 | 6.70 | |
| Rondella elastica | ||||
| 9 | 141150280 | 1.67 | 2.04 | |
| Distanziali | ||||
| 10 | 341211820 | 57.79 | 70.50 | |
| Anello di bloccaggio | ||||
| 11 | 141180090 | 1.79 | 2.18 | |
| MANICOTTO ESATRICO | ||||
| 14 | 341211840 | 52.36 | 63.88 | |
| Molla compressione | ||||
| 16 | 342004120 | 5.49 | 6.70 | |
| CHIOCCIOLA | ||||
| 17 | 341520350 | 15.31 | 18.68 | |
| Anello di bloccaggio | ||||
| 18 | 141181010 | 1.67 | 2.04 | |
| Custodia del ingranaggio | ||||
| 20 | 315105590 | 540.90 | 659.90 | |
| Rondella di bloccaggio dentata | ||||
| 22 | 141150420 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 23 | 141113670 | 1.79 | 2.18 | |
| Anello O | ||||
| 26 | 143195470 | 1.67 | 2.04 | |
| Anello di sicurezza per asse 30X1,5 | ||||
| 28 | 6400009927 | 1.67 | 2.04 | |
| Distanziali | ||||
| 29 | 341211860 | 24.26 | 29.60 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 31 | 341211870 | 217.36 | 265.18 | |
| Rondella di bloccaggio dentata | ||||
| 32 | 141150410 | 1.79 | 2.18 | |
| Vite a testa cilindrica | ||||
| 33 | 141113590 | 1.79 | 2.18 | |
| Anello di bloccaggio | ||||
| 34 | 141180390 | 1.79 | 2.18 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 143192050 | 3.20 | 3.90 | |
| Flangia OS 400 EQ | ||||
| 36 | 341211880 | 83.19 | 101.49 | |
| Rondella di bloccaggio dentata | ||||
| 37 | 141152270 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 38 | 141121980 | 1.67 | 2.04 | |
| Mandrino di rettifica | ||||
| 39 | 341605080 | 487.80 | 595.12 | |
| VITE C M4X35 | ||||
| 40 | 341705330 | 35.72 | 43.58 | |
| Rondella di bloccaggio dentata | ||||
| 44 | 141150420 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 45 | 141113690 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 47 | 341722580 | 1.67 | 2.04 | |
| Rondella elastica | ||||
| 48 | 141150270 | 1.67 | 2.04 | |
| Vite a testa cilindrica | ||||
| 49 | 141113710 | 1.79 | 2.18 | |
| Rotaia di guida completa. | ||||
| 51 | 341162310 | 239.63 | 292.35 | |
| Vite a testa cilindrica | ||||
| 52 | 141121980 | 1.67 | 2.04 | |
| Rullo compl. | ||||
| 53 | 316063400 | 136.98 | 167.12 | |
| Rondella | ||||
| 54 | 339006790 | 1.67 | 2.04 | |
| Alloggiamento compl. | ||||
| 55 | 316094220 | 435.60 | 531.43 | |
| Angolo completo | ||||
| 56 | 316094240 | 52.36 | 63.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 399999990 | |||
| VITE C M4X35 | ||||
| 60 | 141116130 | 1.67 | 2.04 | |
| Custodia del motore | ||||
| 61 | 315012780 | 18.28 | 22.30 | |
| Flangia OS 400 EQ | ||||
| 62 | 343399840 | 3.89 | 4.75 | |
| Cuscinetto a sfere a canale,8x22x7 | ||||
| 63 | 143115700 | 3.20 | 3.90 | |
| Anello di cuscinetto in gomma | ||||
| 64 | 344096020 | 1.79 | 2.18 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 65 | 339137520 | 41.32 | 50.41 | |
| Cuscinetto a sfere 9x26x8 | ||||
| 66 | 143114990 | 15.31 | 18.68 | |
| Vite di fissaggio | ||||
| 67 | 341704640 | 4.78 | 5.83 | |
| Maniglia (parte superiore+inferiore) | ||||
| 68 | 343376670 | 18.28 | 22.30 | |
| Coperchio del portaspazzole in carbonio | ||||
| 69 | 343376650 | 3.20 | 3.90 | |
| Leva di bloccaggio | ||||
| 70 | 343376680 | 2.43 | 2.96 | |
| VITE C M4X35 | ||||
| 71 | 141116020 | 1.79 | 2.18 | |
| Elemento di Blocco | ||||
| 72 | 339136920 | 4.78 | 5.83 | |
| Staffa maniglia | ||||
| 76 | 343399690 | 21.22 | 25.89 | |
| ANELLO PERCUSSIONE | ||||
| 77 | 341071240 | 13.93 | 16.99 | |
| Vite farfalla compl. | ||||
| 78 | 341112850 | 2.43 | 2.96 | |
| Tubo isolante | ||||
| 79 | 339040970 | 1.67 | 2.04 | |
| Portaspazzole in carbonio compl. | ||||
| 80 | 316049810 | 9.36 | 11.42 | |
| Anker compl.,230V | ||||
| 81 | 310010310 | 100.68 | 122.83 | |
| Campo | ||||
| 82 | 311011620 | 57.79 | 70.50 | |
| VITE C M4X35 | ||||
| 83 | 141123340 | 1.67 | 2.04 | |
| Interruttore, 120V | ||||
| 84 | 343410670 | 27.16 | 33.14 | |
| Unità elettronica, 230v 50/60hz | ||||
| 85 | 343083810 | 46.99 | 57.33 | |
| Cavo con spina CEE | ||||
| 86 | 344486730 | 21.22 | 25.89 | |
| Manicotto del cavo | ||||
| 87 | 344100970 | 1.79 | 2.18 | |
| MORSETTO DEL CAVO | ||||
| 88 | 343362490 | 1.79 | 2.18 | |
| VITE C M4X35 | ||||
| 89 | 141117060 | 1.79 | 2.18 | |
| Etichetta | ||||
| 91 | 338127220 | 3.89 | 4.75 | |
| VITE C M4X35 | ||||
| 92 | 141118800 | 1.67 | 2.04 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 94 | 338066420 | 1.67 | 2.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 95 | 338122160 | |||
| Anello filettato interno completo | ||||
| 96 | 316094180 | 281.70 | 343.67 | |
| Flangia del cuscinetto compl. | ||||
| 97 | 316094200 | 83.19 | 101.49 | |
| Ventola con protezione dalla polvere | ||||
| 98 | 316032610 | 10.82 | 13.20 | |
| Set di spazzole di carbone | ||||
| 99 | 316035070 | 12.19 | 14.87 | |
| Cuscinetto a sfere a gola completo | ||||
| 105 | 316094930 | 29.97 | 36.56 | |
| Piastra di protezione completa | ||||
| 106 | 316094950 | 100.68 | 122.83 | |
| Rotaia di guida completa. | ||||
| 107 | 316094960 | 161.95 | 197.58 | |
| Cuscinetto a sfere a gola completo | ||||
| 108 | 316094940 | 136.98 | 167.12 | |
| Disco di centrifuga | ||||
| 110 | 343376620 | 1.67 | 2.04 | |
| Set di cacciaviti | ||||
| 112 | 316064340 | 35.72 | 43.58 | |
| Tubo di grasso 50 gr. 1,8oz | ||||
| 880 | 344130970 | 12.19 | 14.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338505550 | |||
