Qui troverai tutte le parti e i disegni disponibili di “Metabo 05052001 (BAS505PrecisionWNB)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

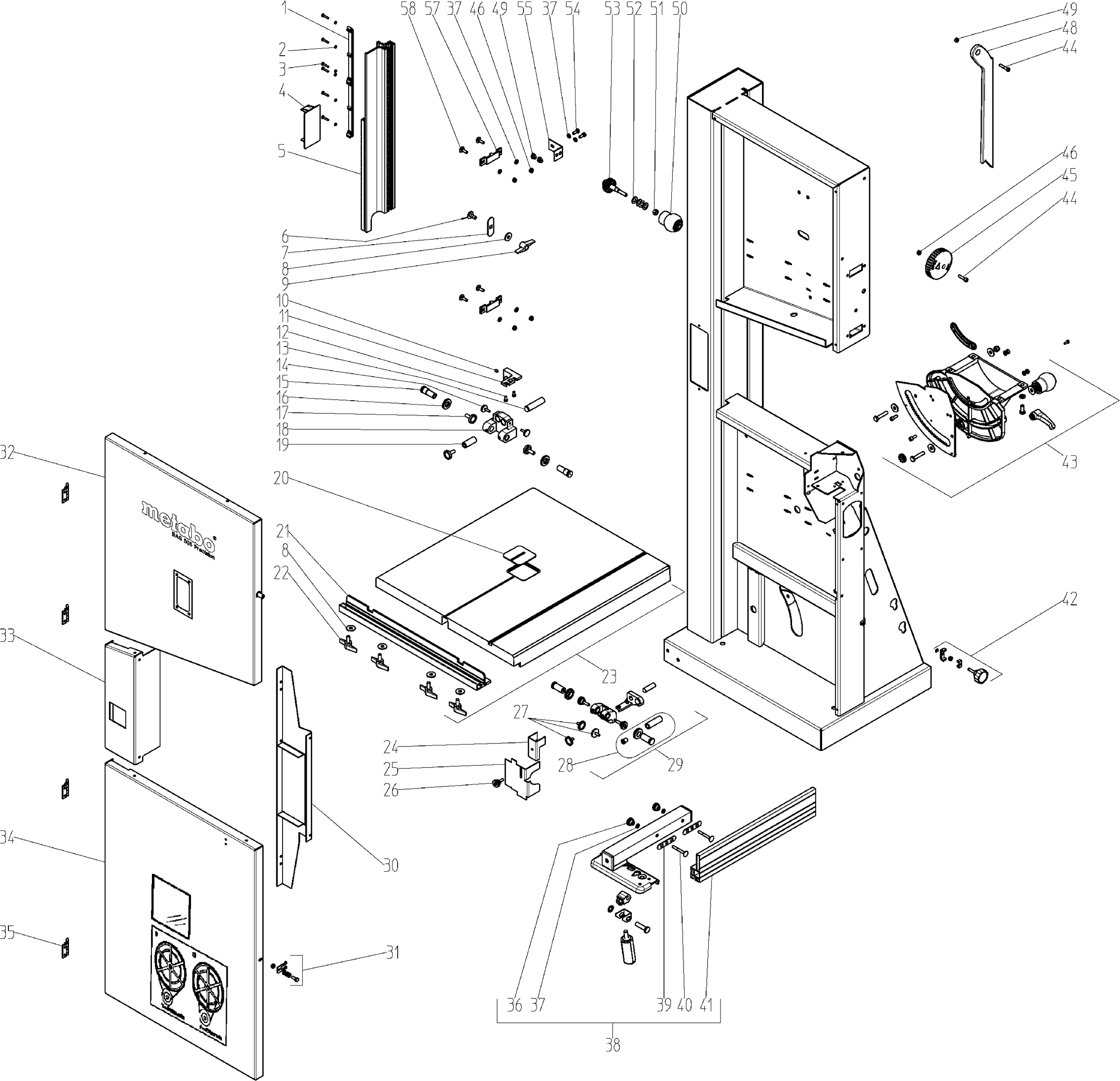

Disegni tecnici di Metabo 05052001 (BAS505PrecisionWNB)
Elenco parti di Metabo 05052001 (BAS505PrecisionWNB)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Asta dell'Ingranaggio 13 MM | ||||
| 1 | 1380085514 | 3.02 | 3.68 | |
| Rondella di bloccaggio dentata | ||||
| 2 | 141150430 | 1.56 | 1.90 | |
| VITE AUTOFORANTE CON CROCE M 4X20 GALV. | ||||
| 3 | 6123084703 | 1.56 | 1.90 | |
| Scivolo 64,8X120 | ||||
| 4 | 1381419360 | 10.38 | 12.66 | |
| PROFILO TUBO SCORREVOLE 600 MM | ||||
| 5 | 1383419430 | 113.82 | 138.86 | |
| GUIDA VITE BL 1,5X22X60 | ||||
| 7 | 1382083667 | 1.56 | 1.90 | |
| Rondella | ||||
| 8 | 141151340 | 1.56 | 1.90 | |
| BOTTONE | ||||
| 9 | 7005135529 | 1.67 | 2.04 | |
| Vite di regolazione | ||||
| 10 | 6163121261 | 1.56 | 1.90 | |
| Portaguida a tre rulli sopra | ||||
| 11 | 1380406469 | 16.25 | 19.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 12 | 141122870 | |||
| BULLONE RD 16/14,5X65 | ||||
| 13 | 1485409005 | 18.80 | 22.94 | |
| Dado Moletta | ||||
| 14 | 6241125058 | 1.68 | 2.05 | |
| Boccola del cuscinetto RD 18x46 | ||||
| 15 | 1385693105 | 18.80 | 22.94 | |
| Dado moletato M 16x1 | ||||
| 16 | 1385693113 | 8.89 | 10.85 | |
| ROTOLA RD 25/8X28 | ||||
| 17 | 1485681171 | 37.65 | 45.93 | |
| Alloggiamento per guida a tre rulli grande | ||||
| 18 | 1380419161 | 48.48 | 59.15 | |
| Boccola RD 16x41 | ||||
| 19 | 1385419178 | 12.23 | 14.92 | |
| DISCO DI INSERIMENTO BL 2,00X69X70,5 | ||||
| 20 | 1382692671 | 5.87 | 7.16 | |
| PROFILO DI GUIDA CON SCALA BAS 505 | ||||
| 21 | 1009720940 | 32.27 | 39.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 22 | 6150421509 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 1009720924 | |||
| Protezione per Sega a Nastro BL 1,50X63,5X96 BAS | ||||
| 24 | 1382713008 | 16.25 | 19.82 | |
| PIASTRA DI PROTEZIONE BL 1,50X103X177 | ||||
| 25 | 1382693201 | 16.25 | 19.82 | |
| Vite a manopola M 6X16 / RD 20 galv. | ||||
| 26 | 6143075468 | 1.68 | 2.05 | |
| GUIDA-FILO BAS 317 PRECISION | ||||
| 27 | 1009719829 | 10.38 | 12.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 28 | 1009719870 | |||
| GUIDE A TRE RULLI BAS 317 PRECISION | ||||
| 29 | 1009719810 | 43.15 | 52.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 1382723186 | |||
| Gancio di Serraggio | ||||
| 31 | 1009740356 | 13.48 | 16.45 | |
| Porta superiore BL 1,50X636X702 BAS505 | ||||
| 32 | 1382723127 | 107.70 | 131.39 | |
| Piastra di piegatura | ||||
| 33 | 1382723178 | 32.27 | 39.37 | |
| Porta completa | ||||
| 34 | 1382723151 | 107.70 | 131.39 | |
| Cerniera avvitabile 40X40 | ||||
| 35 | 1321712858 | 7.22 | 8.81 | |
| Dado Moletta | ||||
| 36 | 6241125058 | 1.68 | 2.05 | |
| Rondella | ||||
| 37 | 141151940 | 1.56 | 1.90 | |
| GUIDA DI SUPPORTO CON PRE-PROFILO BAS 50 | ||||
| 38 | 1009693307 | 43.15 | 52.64 | |
| PIASTRA DI GUIDA CORREDOR | ||||
| 39 | 1392201587 | 1.56 | 1.90 | |
| BULLONE A FILO CON INSERIMENTO QUADRATO M 6X50 VER | ||||
| 40 | 6110052292 | 1.56 | 1.90 | |
| Non più disponibile, nessuna sostituzione | ||||
| 41 | 1383693051 | |||
| Sistema di chiusura BAS 317 Precision | ||||
| 42 | 1009739676 | 5.18 | 6.32 | |
| REGOLAZIONE DEL TAVOLO BAS 317 PRECISIONE | ||||
| 43 | 1009719942 | 74.13 | 90.44 | |
| Vite a testa cilindrica | ||||
| 44 | 141113900 | 1.68 | 2.05 | |
| BLOCCO DELLA MANOPOLA ROTANTE | ||||
| 45 | 1381692694 | 5.87 | 7.16 | |
| Dado di sicurezza esagonale | ||||
| 46 | 141130650 | 1.68 | 2.05 | |
| Astina di spinta | ||||
| 48 | 343433180 | 3.71 | 4.53 | |
| Dado esagonale | ||||
| 49 | 141130100 | 1.56 | 1.90 | |
| MANIGLIA IN PLASTICA | ||||
| 50 | 1388698264 | 5.18 | 6.32 | |
| Dado a flangia | ||||
| 51 | 6209110995 | 1.56 | 1.90 | |
| Molla a disco | ||||
| 52 | 141150540 | 1.56 | 1.90 | |
| ALBERO DI IMPOSTAZIONE | ||||
| 53 | 1009008876 | 74.13 | 90.44 | |
| Vite esagonale | ||||
| 54 | 141113290 | 1.56 | 1.90 | |
| ANGOLO DI FERMO BL 1,5X33X82 | ||||
| 55 | 1382046028 | 2.28 | 2.78 | |
| PROFILO DI GUIDA | ||||
| 57 | 1380404164 | 5.87 | 7.16 | |
| Bullone scanalato con inserto quadrato | ||||
| 58 | 6110000608 | 1.56 | 1.90 | |
| INTERRUTTORE SSK WN N=4000 | ||||
| 59 | 8132743291 | 213.88 | 260.93 | |
| Scatola dell'interruttore BL 2,00x120,5x270 | ||||
| 60 | 1382692981 | 80.81 | 98.59 | |
| VITE DI TRAPANO CON ESAGONO | ||||
| 61 | 6144063978 | 1.56 | 1.90 | |
| VITE C M4X35 | ||||
| 62 | 141123420 | 1.56 | 1.90 | |
| Anello di bloccaggio | ||||
| 63 | 141180110 | 1.68 | 2.05 | |
| ROTOLA DI SEGA A NASTRO INFERIORE COMPLETA | ||||
| 64 | 1009010870 | 405.62 | 494.86 | |
| Dado esagonale M 20X1,5 verz. | ||||
| 65 | 6200046208 | 1.68 | 2.05 | |
| ANELLO ELASTICO di B 20 COATED. | ||||
| 66 | 6301047329 | 1.56 | 1.90 | |
| BULLONE CUSCINETTO INFERIORE RD 25X170 BAS505 | ||||
| 67 | 1485721688 | 37.65 | 45.93 | |
| Maschio a cono Morse M 6X12 VERZ. | ||||
| 68 | 6161050910 | 1.56 | 1.90 | |
| POLEA V 2-STADI SPZ DW 116X1 BOHRU | ||||
| 69 | 7240043275 | 60.59 | 73.92 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 1009744823 | |||
| Dado a flangia | ||||
| 71 | 6209620098 | 1.56 | 1.90 | |
| MOLLA A FOGLIA BAS 317 | ||||
| 72 | 7052740210 | 1.55 | 1.89 | |
| VITE C M4X35 | ||||
| 73 | 141113040 | 1.56 | 1.90 | |
| Cinghia a V | ||||
| 74 | 7230664514 | 16.25 | 19.82 | |
| PEZZO DI ESTRATTORE CON PROTEZIONE BAS505 | ||||
| 76 | 1009707596 | 21.64 | 26.40 | |
| E-MOTORE 1,50 WNB RE.-M.BR. (BAS) | ||||
| 77 | 8012688483 | 348.32 | 424.95 | |
| Carter del ventilatore 120/13 | ||||
| 78 | 1331408847 | 3.02 | 3.68 | |
| PALETTA DEL VENTILATORE 120/13 ALBERO D. 16 | ||||
| 79 | 1331408839 | 2.28 | 2.78 | |
| Ruota a nastro per sega a nastro 445X2,5X24 65 SHO | ||||
| 80 | 7232047415 | 26.95 | 32.88 | |
| ASTA FILETTATA M 8X94 | ||||
| 81 | 1485208140 | 2.28 | 2.78 | |
| Vite esagonale | ||||
| 82 | 6103001178 | 1.56 | 1.90 | |
| Non più disponibile, nessuna sostituzione | ||||
| 84 | 1009732620 | |||
| Spinotto cilindrico 10 h11X100 | ||||
| 85 | 6500087283 | 3.71 | 4.53 | |
| STARLOCK | ||||
| 86 | 7016050711 | 1.55 | 1.89 | |
| TELAIO DI FISSAGGIO BL 2,99X152,5X256,5 BAS505 | ||||
| 87 | 1382721493 | 43.15 | 52.64 | |
| MOLLA DI PRESSIONE D=7,5/DE=40/LO=160 | ||||
| 88 | 7051697094 | 18.80 | 22.94 | |
| INDICATORE DI TENSIONE LAMA BAS505 BL 1,50X16X180 | ||||
| 89 | 1382721540 | 5.87 | 7.16 | |
| ADESIVO TRANS./NERO 16X90 TENSIONE DEL COLTELLO | ||||
| 90 | 1141721468 | 7.22 | 8.81 | |
| Dado esagonale M 16X1,5 verz. | ||||
| 91 | 6200050477 | 1.56 | 1.90 | |
| ANELLO ELASTICO di B 16 COATED. | ||||
| 92 | 6301000292 | 1.56 | 1.90 | |
| Spinotto del cuscinetto RD 21X70 BAS505 | ||||
| 93 | 1485704023 | 21.64 | 26.40 | |
| ROTOLO DI SEGA A NASTRO SUPERIORE COMPLETO | ||||
| 94 | 1388198580 | 256.98 | 313.52 | |
| BUSCIA DISTANZIATRICE RD 10,7/8,5X50 GALV. | ||||
| 95 | 6442084643 | 4.51 | 5.50 | |
| Barra della spazzola | ||||
| 96 | 9132081414 | 8.89 | 10.85 | |
| PERNO QUADRATO CON INSERTO QUADRATO M 8X100 COAT | ||||
| 97 | 6110082701 | 1.68 | 2.05 | |
| Non più disponibile, nessuna sostituzione | ||||
| 98 | 141110270 | |||
| Vite a svasatura piana | ||||
| 99 | 6172001821 | 1.56 | 1.90 | |
| Rondella | ||||
| 100 | 141150010 | 1.56 | 1.90 | |
| Piastra di pressione ISC 240 completa | ||||
| 101 | 1009732639 | 24.23 | 29.56 | |
| Galletto A 3x3X8 Verz. | ||||
| 102 | 6721060355 | 2.28 | 2.78 | |
| REGOLAZIONE ALTEZZA MANDRINO RD 20X304,5 | ||||
| 103 | 1485692866 | 60.59 | 73.92 | |
| Non più disponibile, nessuna sostituzione | ||||
| 104 | 7104693142 | |||
| Manovella | ||||
| 105 | 7003079524 | 16.25 | 19.82 | |
| Dado esagonale autobloccante | ||||
| 106 | 6202002305 | 1.56 | 1.90 | |
| Condensatore 30uF/450V 35 X 90 | ||||
| 107 | 8050732160 | 21.64 | 26.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338505600 | |||
