Qui troverai tutte le parti e i disegni disponibili di “Metabo 02034000 ( ASR50LSC )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

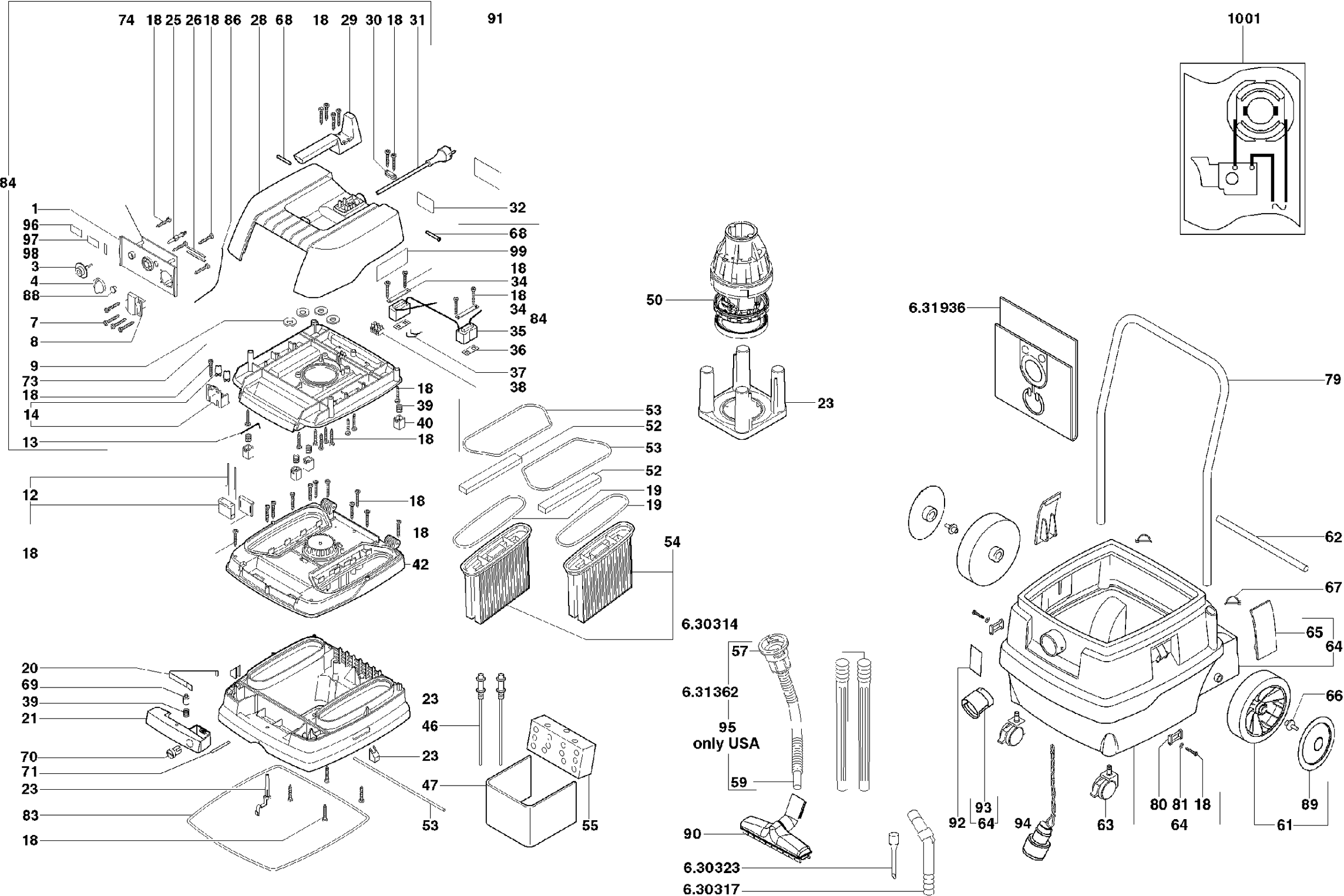

Disegni tecnici di Metabo 02034000 ( ASR50LSC )
Elenco parti di Metabo 02034000 ( ASR50LSC )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Piastra frontale | ||||
| 1 | 343392370 | 11.74 | 14.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 399999990 | |||
| Leva del cambio | ||||
| 4 | 343392410 | 3.71 | 4.53 | |
| Vite per pannelli truciolari | ||||
| 7 | 141120130 | 1.67 | 2.04 | |
| Scatola di contatto della macchina | ||||
| 8 | 344492340 | 24.23 | 29.56 | |
| Rondella | ||||
| 9 | 341147580 | 1.55 | 1.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 12 | 316034210 | |||
| Filo di contatto | ||||
| 13 | 339131340 | 1.55 | 1.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 316034240 | |||
| Vite per pannelli truciolari | ||||
| 18 | 141120130 | 1.67 | 2.04 | |
| Anello di tenuta | ||||
| 19 | 339012360 | 11.74 | 14.32 | |
| Molla a Balia | ||||
| 20 | 342002960 | 2.28 | 2.78 | |
| Bullone TURBO II | ||||
| 21 | 343377410 | 16.25 | 19.82 | |
| Parte inferiore completa | ||||
| 23 | 316034200 | 121.19 | 147.85 | |
| Albero di controllo Z=20 | ||||
| 25 | 341147570 | 3.02 | 3.68 | |
| Molla dell'interruttore | ||||
| 26 | 342050950 | 10.38 | 12.66 | |
| Molla dell'interruttore | ||||
| 26 | 342002970 | 3.02 | 3.68 | |
| COPERTURA | ||||
| 28 | 343377450 | 26.95 | 32.88 | |
| Maniglia TSC 55 | ||||
| 29 | 343377460 | 11.74 | 14.32 | |
| MORSETTO DEL CAVO | ||||
| 30 | 343378310 | 1.55 | 1.89 | |
| CAVO W.CONNECT 230V EU | ||||
| 31 | 344498760 | 37.65 | 45.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32 | 338060770 | |||
| Piastra di arresto | ||||
| 34 | 339131680 | 1.67 | 2.04 | |
| Unità di vibrazione | ||||
| 35 | 343072340 | 134.27 | 163.81 | |
| Guarnizione | ||||
| 36 | 344093420 | 1.67 | 2.04 | |
| Fascia di Contatto | ||||
| 37 | 339131320 | 1.55 | 1.89 | |
| Morsettiere a 3 poli | ||||
| 38 | 343050030 | 1.67 | 2.04 | |
| Molla compressione | ||||
| 39 | 342001850 | 1.67 | 2.04 | |
| GHIERA | ||||
| 40 | 341147560 | 1.55 | 1.89 | |
| Custodia del motore | ||||
| 42 | 343377390 | 48.48 | 59.15 | |
| Elettrodo completo | ||||
| 46 | 316037940 | 4.51 | 5.50 | |
| Ammortizzazione del suono | ||||
| 47 | 344101240 | 4.51 | 5.50 | |
| MOTORE | ||||
| 50 | 317002990 | 201.99 | 246.43 | |
| Anello di tenuta | ||||
| 51 | 344093030 | 8.89 | 10.85 | |
| Filtro di protezione del motore | ||||
| 52 | 344101280 | 3.02 | 3.68 | |
| Filter cassettes polyester (2 st.) | ||||
| 54 | 631934000 | 133.43 | 162.78 | |
| Ammortizzazione del suono | ||||
| 55 | 344101250 | 18.80 | 22.94 | |
| Rotazione del tubo di collegamento del tubo | ||||
| 57 | 343373980 | 12.23 | 14.92 | |
| Raccordo | ||||
| 59 | 630798000 | 35.23 | 42.98 | |
| PIEZO POLARE | ||||
| 61 | 343378410 | 18.80 | 22.94 | |
| BARRA TOMMY | ||||
| 62 | 341515010 | 18.80 | 22.94 | |
| Ruota pivotante | ||||
| 63 | 341250120 | 12.23 | 14.92 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 64 | 316032900 | |||
| Blocco | ||||
| 65 | 343378390 | 10.38 | 12.66 | |
| Stop | ||||
| 66 | 343369660 | 1.67 | 2.04 | |
| Spina a molla | ||||
| 67 | 341147650 | 8.89 | 10.85 | |
| Perno del cuscinetto | ||||
| 68 | 341514990 | 3.02 | 3.68 | |
| Pulsante di blocco | ||||
| 69 | 341147590 | 3.02 | 3.68 | |
| Pezzo di blocco | ||||
| 70 | 343378320 | 3.02 | 3.68 | |
| Molla di blocco | ||||
| 71 | 342021810 | 8.89 | 10.85 | |
| Piastra di Supporto | ||||
| 73 | 343377560 | 53.86 | 65.71 | |
| Unità elettronica completa | ||||
| 74 | 343080650 | 187.73 | 229.03 | |
| Arco ISC 240 Wire | ||||
| 79 | 341147640 | 80.81 | 98.59 | |
| Leva di ginocchio | ||||
| 80 | 341147630 | 1.67 | 2.04 | |
| Rondella | ||||
| 81 | 341147680 | 1.55 | 1.89 | |
| Vlies-Filterzak, 50 l | ||||
| 82 | 630359000 | 35.02 | 42.72 | |
| PAD IN GOMMA | ||||
| 83 | 344096390 | 7.22 | 8.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 316055150 | |||
| MOTORE | ||||
| 85 | 317002990 | 201.99 | 246.43 | |
| Tubo di aspirazione | ||||
| 86 | 344096320 | 2.28 | 2.78 | |
| Diodo a emissione luminosa | ||||
| 88 | 343072320 | 10.38 | 12.66 | |
| Piastra per ruota | ||||
| 89 | 343392400 | 2.28 | 2.78 | |
| Bocchetta di aspirazione per pavimenti | ||||
| 90 | 343436630 | 48.48 | 59.15 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 91 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 94 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 95 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 96 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 97 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 399999990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 144208680 | |||
| Scivola Rosso | ||||
| 101 | 343398880 | 8.89 | 10.85 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1001 | 338504390 | |||
