Qui troverai tutte le parti e i disegni disponibili di “Makita VC2510L”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

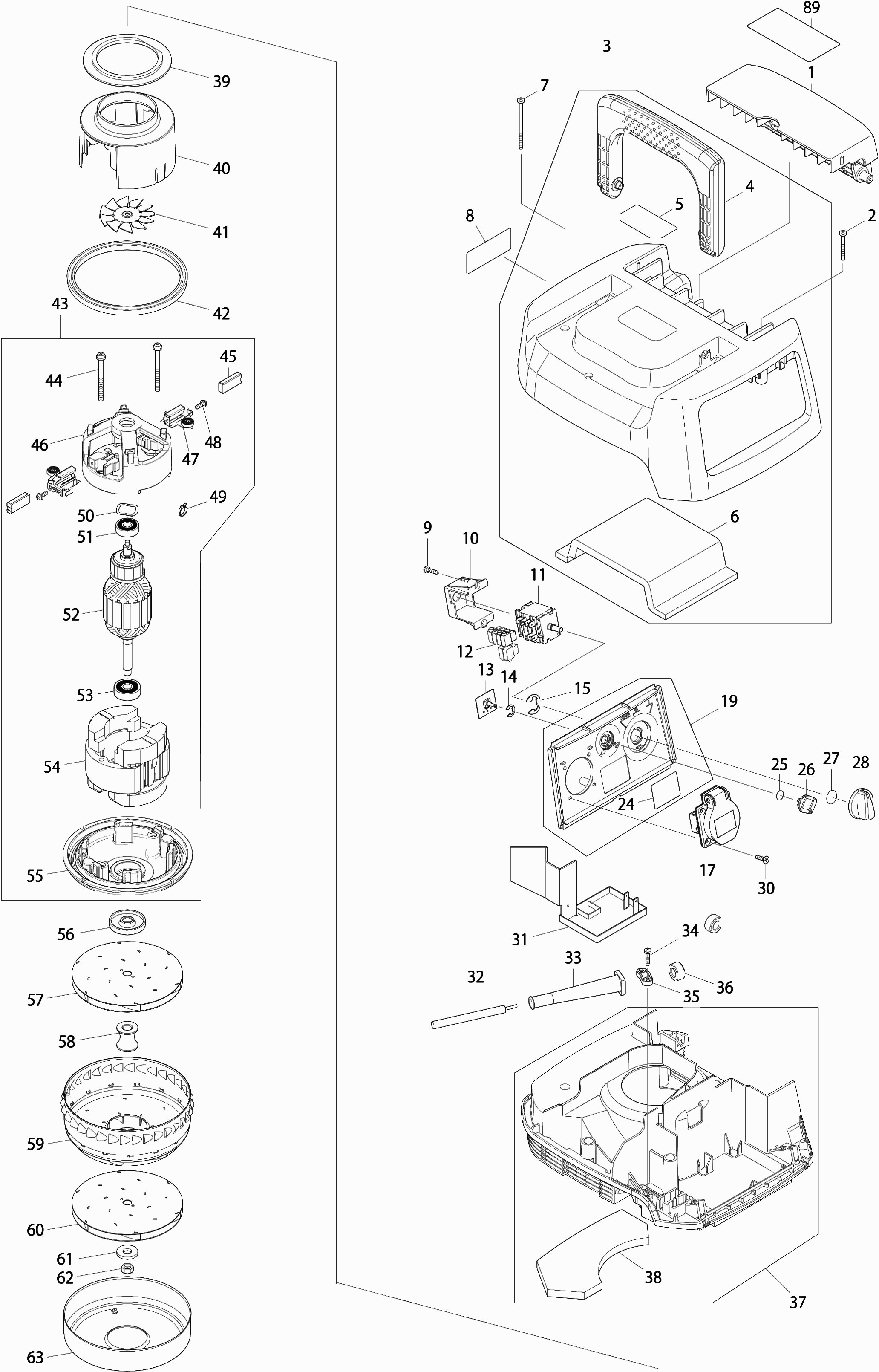

Disegni tecnici di Makita VC2510L
Elenco parti di Makita VC2510L
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| COPERTURA | ||||
| 001 | 452451-7 | 3.60 | 4.39 | |
| Vite 4x35 | ||||
| 002 | 266351-3 | 1.00 | 1.22 | |
| Cappuccio di copertura Cpl. | ||||
| 003 | 140751-4 | 16.50 | 20.13 | |
| Maniglia TSC 55 | ||||
| 004 | 451340-3 | 7.20 | 8.78 | |
| Etichetta di avvertimento | ||||
| 005 | 891977-8 | 2.40 | 2.93 | |
| Buffer | ||||
| 006 | 423393-2 | 3.60 | 4.39 | |
| Vite autofilettante Pf 4x65 | ||||
| 007 | 266060-4 | 2.40 | 2.93 | |
| TARGHETTA | ||||
| 008 | 869050-2 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 009 | 265A48-7 | 1.00 | 1.22 | |
| SUPPORTO DELL'INTERRUTTORE | ||||
| 010 | 451343-7 | 1.20 | 1.46 | |
| Interruttore | ||||
| 011 | 650659-9 | 16.50 | 20.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 686023-8 | |||
| Circuito di controllo della velocità | ||||
| 013 | 631922-9 | 9.60 | 11.71 | |
| Anello di arresto E-7 | ||||
| 014 | 961013-5 | 1.00 | 1.22 | |
| Anello di blocco E12 | ||||
| 015 | 961062-2 | 1.00 | 1.22 | |
| Presa Vc2510L A | ||||
| 017 | 655123-5 | 6.00 | 7.32 | |
| PANELLO D'INTERRUPTORE | ||||
| 019 | 140742-5 | 6.00 | 7.32 | |
| Etichetta di avvertimento | ||||
| 024 | 891982-5 | 2.40 | 2.93 | |
| Anello O 9 | ||||
| 025 | 213054-0 | 1.00 | 1.22 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 026 | 451344-5 | 1.00 | 1.22 | |
| Anello O 14 | ||||
| 027 | 213176-6 | 1.00 | 1.22 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 028 | 451342-9 | 1.00 | 1.22 | |
| Vite per lamiera 4x16 | ||||
| 030 | 266630-9 | 1.00 | 1.22 | |
| Circuito di controllo della velocità | ||||
| 031 | 620033-5 | 45.10 | 55.02 | |
| Cavo di alimentazione 3x1.5x5mtr Ra | ||||
| 032 | 695350-2 | 31.90 | 38.92 | |
| Passacavo | ||||
| 033 | 682575-7 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 034 | 265999-8 | |||
| Staffa di serraggio | ||||
| 035 | 687149-9 | 1.00 | 1.22 | |
| Filtro di linea | ||||
| 036 | 688131-1 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 037 | 140254-8 | 10.80 | 13.18 | |
| AMMORTIZZATORE | ||||
| 038 | 423395-8 | 3.60 | 4.39 | |
| Anello di tenuta | ||||
| 039 | 423279-0 | 2.40 | 2.93 | |
| Copertura del motore KS 60 E | ||||
| 040 | 451338-0 | 2.40 | 2.93 | |
| Ventola 62 | ||||
| 041 | 241512-6 | 2.40 | 2.93 | |
| Rondella in plastica 12 | ||||
| 042 | 424228-0 | 3.60 | 4.39 | |
| Motore cpl | ||||
| 043 | 125876-5 | 100.10 | 122.12 | |
| Vite M5x60 | ||||
| 044 | 911283-6 | 1.00 | 1.22 | |
| Set di spazzole di carbone CB-173 A | ||||
| 045 | 195489-6 | 8.40 | 10.25 | |
| Portaspazzole/portacuscinetti | ||||
| 046 | 452106-4 | 8.40 | 10.25 | |
| Portaspazzole di Carbone | ||||
| 047 | 643610-6 | 2.40 | 2.93 | |
| Vite 4x12 | ||||
| 048 | 911116-5 | 1.00 | 1.22 | |
| Fascia del tubo | ||||
| 049 | 687010-0 | 1.00 | 1.22 | |
| Rondella 18 | ||||
| 050 | 253946-1 | 1.20 | 1.46 | |
| Cuscinetto a sfere 629ddw | ||||
| 051 | 211092-6 | 4.80 | 5.86 | |
| Anker 220 V | ||||
| 052 | 517849-6 | 44.00 | 53.68 | |
| Cuscinetto a sfere 6200dw | ||||
| 053 | 211087-9 | 8.40 | 10.25 | |
| CAMPO | ||||
| 054 | 526204-1 | 33.00 | 40.26 | |
| SPINOTTO | ||||
| 054A | 654304-8 | 1.20 | 1.46 | |
| Piastra base Vc2510L A | ||||
| 055 | 454480-6 | 10.80 | 13.18 | |
| Flangia Vc2510l | ||||
| 056 | 316795-8 | 2.40 | 2.93 | |
| Ventola 125 | ||||
| 057 | 241910-4 | 3.60 | 4.39 | |
| Distanziatore Vc2510l | ||||
| 058 | 325747-8 | 2.40 | 2.93 | |
| Vino di ritorno | ||||
| 059 | 346114-4 | 6.00 | 7.32 | |
| Ventola 125 | ||||
| 060 | 241910-4 | 3.60 | 4.39 | |
| Rondella 10 | ||||
| 061 | 316799-0 | 1.20 | 1.46 | |
| Dado esagonale M8 | ||||
| 062 | 931403-6 | 1.00 | 1.22 | |
| Protezione del ventilatore | ||||
| 063 | 346115-2 | 2.40 | 2.93 | |
| Anello di supporto | ||||
| 064 | 424229-8 | 3.60 | 4.39 | |
| Blocco di riempimento | ||||
| 065 | 423396-6 | 4.80 | 5.86 | |
| Blocco di riempimento | ||||
| 066 | 423399-0 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 067 | 423397-4 | 2.40 | 2.93 | |
| Coperchio del contenitore | ||||
| 068 | 451453-0 | 17.60 | 21.47 | |
| GALLEGGIANTE | ||||
| 069 | 141019-1 | 4.80 | 5.86 | |
| Guarnizione in gomma | ||||
| 069A | 423365-7 | 1.20 | 1.46 | |
| Anello galleggiante | ||||
| 070 | 452446-0 | 4.80 | 5.86 | |
| FIJNSTOFFILTER STOFZUIGER | ||||
| 071 | 195441-4 | 39.00 | 47.58 | |
| DEMPER STOFZUIGER | ||||
| 072 | 424377-3 | 6.00 | 7.32 | |
| LINNEN VOORFILTER STOFZUIGER | ||||
| 073 | 140280-7 | 17.00 | 20.74 | |
| Anello di gomma (1) | ||||
| 074 | 424250-7 | 10.80 | 13.18 | |
| Vite di taglio 4x28 | ||||
| 075 | 266257-5 | 1.00 | 1.22 | |
| Piastra portante | ||||
| 076 | 417190-6 | 1.20 | 1.46 | |
| MANICOTTO DI CONNESSIONE | ||||
| 077 | 451455-6 | 2.40 | 2.93 | |
| FERMAGLIO PER CAVO | ||||
| 078 | 421468-1 | 1.00 | 1.22 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 079 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 079 | 266385-6 | 0.83 | 1.01 | |
| GANCIO | ||||
| 080 | 168537-4 | 10.80 | 13.18 | |
| Ruota con freno | ||||
| 081 | 168540-5 | 7.20 | 8.78 | |
| PIEZO POLARE | ||||
| 082 | 168425-5 | 6.00 | 7.32 | |
| Conduttore di terra | ||||
| 083 | 649150-2 | 3.60 | 4.39 | |
| Contenitore | ||||
| 084 | 451457-2 | 46.20 | 56.36 | |
| O-ring 56 | ||||
| 085 | 213655-4 | 2.40 | 2.93 | |
| Adattatore per tubo Vc2510L | ||||
| 086 | 451454-8 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 087 | 265999-8 | |||
| Connettore di ingresso | ||||
| 088 | 424382-0 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 089 | 891978-6 | |||
