Qui troverai tutte le parti e i disegni disponibili di “Makita VC002GLZ01”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

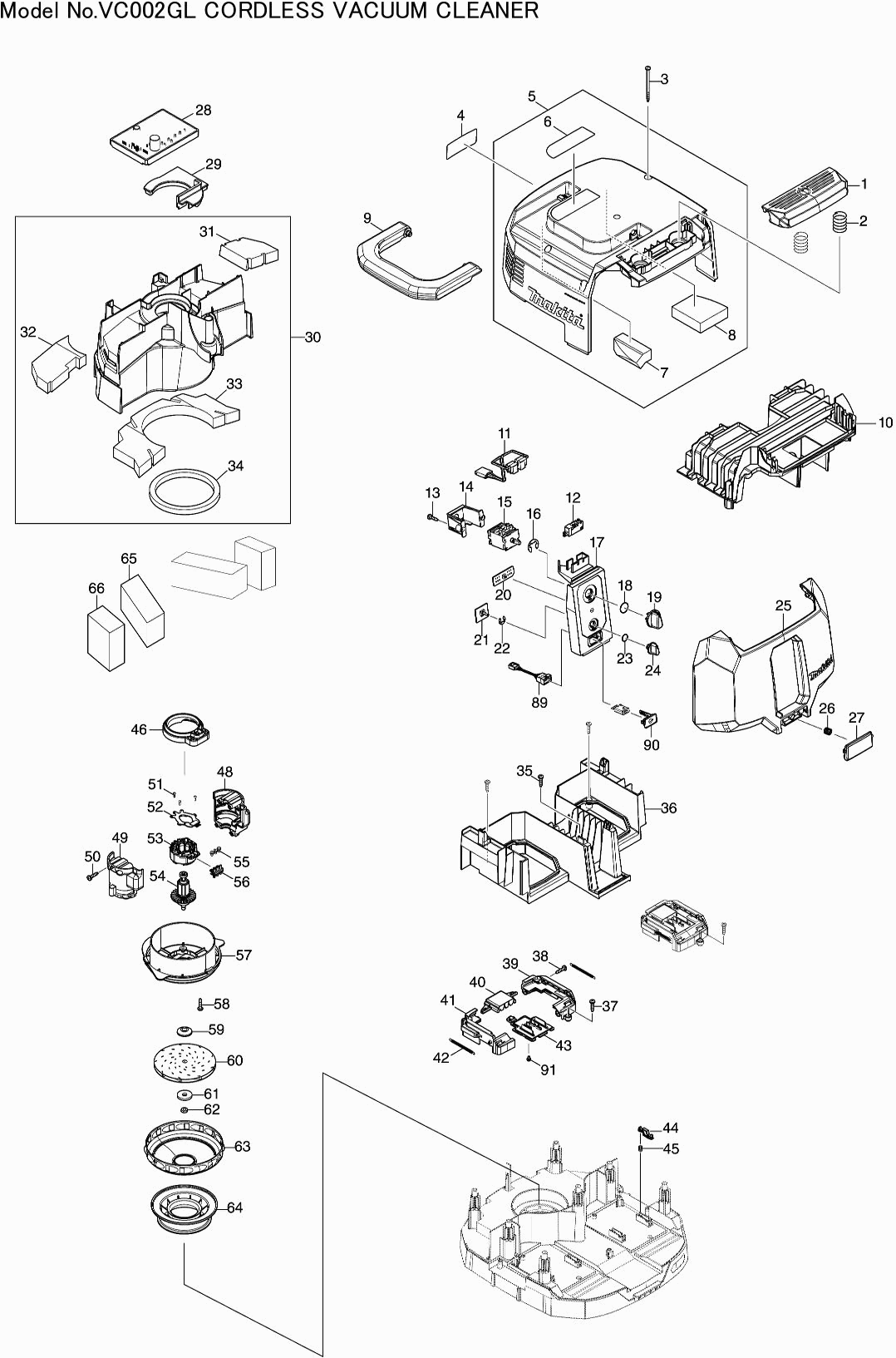

Disegni tecnici di Makita VC002GLZ01
Elenco parti di Makita VC002GLZ01
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Pulsante di commutazione VC001GL | ||||
| 001 | 413B26-9 | 6.41 | 7.82 | |
| Molla di compressione 32mm | ||||
| 002 | 234273-5 | 0.83 | 1.01 | |
| Vite autofilettante 4x65mm | ||||
| 003 | 266340-8 | 0.83 | 1.01 | |
| Targhetta VC002GL | ||||
| 004 | 8112J8-9 | 0.83 | 1.01 | |
| Accoppiamento completo VC002GL | ||||
| 005 | 141F80-4 | 23.04 | 28.11 | |
| Etichetta di avviso VC001GL | ||||
| 006 | 813A18-6 | 0.83 | 1.01 | |
| Anello dell'ammortizzatore A VC001GL | ||||
| 007 | 422796-7 | 0.83 | 1.01 | |
| Anello dell'ammortizzatore B VC001GL | ||||
| 008 | 422797-5 | 1.00 | 1.22 | |
| Manico VC001GL | ||||
| 009 | 413B27-7 | 9.26 | 11.30 | |
| Parte superiore VC001GL | ||||
| 010 | 413B33-2 | 7.44 | 9.08 | |
| Cablaggio VC002GL | ||||
| 011 | 638A19-1 | 3.97 | 4.84 | |
| Interruttore | ||||
| 012 | 651910-0 | 5.71 | 6.97 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 013 | 266326-2 | |||
| SUPPORTO DELL'INTERRUTTORE | ||||
| 014 | 451343-7 | 0.83 | 1.01 | |
| Interruttore VC002GL | ||||
| 015 | 650014-5 | 19.12 | 23.33 | |
| Anello di blocco E12 | ||||
| 016 | 961062-2 | 0.83 | 1.01 | |
| Base della piastra di commutazione VC002GL | ||||
| 017 | 141F76-5 | 14.15 | 17.26 | |
| Label indicatie VC002 | ||||
| 017C10 | 8040N0-8 | 2.70 | 3.29 | |
| Anello O 14 | ||||
| 018 | 213176-6 | 0.83 | 1.01 | |
| Leva del cambio | ||||
| 019 | 455733-6 | 2.02 | 2.46 | |
| Etichetta indicatore circuito VC001GL | ||||
| 020 | 620F40-4 | 13.83 | 16.87 | |
| Sottocontroller DVC157L | ||||
| 021 | 620D39-7 | 8.21 | 10.02 | |
| Anello di arresto E-7 | ||||
| 022 | 961013-5 | 0.83 | 1.01 | |
| Anello O 9 | ||||
| 023 | 213054-0 | 0.83 | 1.01 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 024 | 451344-5 | 0.83 | 1.01 | |
| Coperchio della batteria VC002GL | ||||
| 025 | 413B29-3 | 10.72 | 13.08 | |
| Molla di compressione 7 9629/39S * | ||||
| 026 | 231456-8 | 0.83 | 1.01 | |
| Gancio del coperchio della batteria VC001GL | ||||
| 027 | 413B30-8 | 1.39 | 1.70 | |
| Controller VC002GL | ||||
| 028 | 620F38-1 | 223.15 | 272.24 | |
| Cappuccio di copertura VC001GL | ||||
| 029 | 422795-9 | 2.71 | 3.31 | |
| Scambiatore completo VC001GL | ||||
| 030 | 141F84-6 | 25.36 | 30.94 | |
| Stootbuffer E VC001GL | ||||
| 031 | 422802-8 | 0.83 | 1.01 | |
| Stootbuffer D VC001GL | ||||
| 032 | 422801-0 | 1.02 | 1.24 | |
| Stootbuffer B VC001GL | ||||
| 033 | 422799-1 | 2.34 | 2.85 | |
| Guarnizione A VC001GL | ||||
| 034 | 422804-4 | 1.51 | 1.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 035 | 266326-2 | |||
| Parte inferiore della casa VC001GL | ||||
| 036 | 413B31-6 | 11.84 | 14.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 038 | 266326-2 | |||
| Set di alloggiamento VC001GL | ||||
| 039 | 183U06-0 | 3.44 | 4.20 | |
| Cappuccio di copertura VC001GL | ||||
| 040 | 413B40-5 | 1.66 | 2.03 | |
| Set di alloggiamento VC001GL | ||||
| 041 | 183U06-0 | 3.44 | 4.20 | |
| Molla asta di spinta 4 VC001GL | ||||
| 042 | 232722-6 | 0.83 | 1.01 | |
| Unità di circuito VC001GL | ||||
| 043 | 632T08-2 | 8.27 | 10.09 | |
| Leva di perforazione VC001GL | ||||
| 044 | 413B41-3 | 0.83 | 1.01 | |
| Molla a compressione 2mm JR001G | ||||
| 045 | 232472-3 | 0.83 | 1.01 | |
| Anello VC001GL | ||||
| 046 | 422794-1 | 2.71 | 3.31 | |
| Alloggiamento del motore VC001GL | ||||
| 048 | 183U05-2 | 4.44 | 5.42 | |
| Alloggiamento del motore VC001GL | ||||
| 049 | 183U05-2 | 4.44 | 5.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 050 | 266326-2 | |||
| Parker Ck 2x6mm | ||||
| 051 | 266490-9 | 0.83 | 1.01 | |
| Controller B VC001GL | ||||
| 052 | 620F39-9 | 13.83 | 16.87 | |
| Campo | ||||
| 053 | 629A83-3 | 11.84 | 14.44 | |
| Assemblaggio dell'Indotto VC001GL | ||||
| 054 | 619704-9 | 14.15 | 17.26 | |
| Vite a testa cruciforme M3X6 | ||||
| 055 | 652069-6 | 0.83 | 1.01 | |
| Fascio di cavi VC001GL | ||||
| 056 | 632S88-2 | 5.80 | 7.08 | |
| Piastra del ventilatore VC001GL | ||||
| 057 | 413B45-5 | 8.27 | 10.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 058 | 266326-2 | |||
| Flangia Intermedia | ||||
| 059 | 313062-2 | 1.18 | 1.44 | |
| Ventola 104 | ||||
| 060 | 240178-9 | 5.06 | 6.17 | |
| Rondella 8 | ||||
| 061 | 253752-4 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 062 | 252268-6 | |||
| Coperchio del ventilatore 104 | ||||
| 063 | 347171-5 | 4.45 | 5.43 | |
| Anello di aiuto VC001GL | ||||
| 064 | 422793-3 | 5.70 | 6.95 | |
| Filtro blocco A VC001GL | ||||
| 065 | 422803-6 | 1.20 | 1.46 | |
| Filtro a blocco B VC001GL | ||||
| 066 | 422819-1 | 1.20 | 1.46 | |
| Coperchio completo VC001GL | ||||
| 067 | 141F83-8 | 25.36 | 30.94 | |
| Buffer di impatto A VC001GL | ||||
| 067C10 | 422798-3 | 3.22 | 3.93 | |
| Etichetta XGT UB001G | ||||
| 068 | 8030S0-0 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 069 | 266326-2 | |||
| Chiusura VC001GL | ||||
| 070 | 162A10-2 | 8.70 | 10.61 | |
| Guarnizione VC001GL | ||||
| 071 | 422805-2 | 2.38 | 2.90 | |
| Caldaia Inferiore VC001GL | ||||
| 072 | 413B22-7 | 4.44 | 5.42 | |
| Non più disponibile, nessuna sostituzione | ||||
| 073 | 266374-1 | |||
| HEPA fijnstoffilter stofzuiger | ||||
| 074 | 191V70-3 | 25.00 | 30.50 | |
| Demper stofzuiger | ||||
| 075 | 191V68-0 | 10.00 | 12.20 | |
| Linnen voorfilter stofzuiger | ||||
| 077 | 191V69-8 | 33.00 | 40.26 | |
| Non più disponibile, nessuna sostituzione | ||||
| 078 | 266374-1 | |||
| Supporto piatto VC001GL | ||||
| 079 | 457853-2 | 1.67 | 2.04 | |
| Supporto VC001GL | ||||
| 080 | 457852-4 | 1.39 | 1.70 | |
| FERMAGLIO PER CAVO | ||||
| 081 | 421468-1 | 0.83 | 1.01 | |
| Caldaia VC001GL | ||||
| 082 | 457854-0 | 25.36 | 30.94 | |
| O-ring 56 | ||||
| 083 | 213655-4 | 1.67 | 2.04 | |
| Ingresso VC001GL | ||||
| 084 | 457851-6 | 3.11 | 3.79 | |
| Buffer VC001GL | ||||
| 085 | 422176-7 | 17.40 | 21.23 | |
| Ruota girevole con freno 50mm | ||||
| 086 | 168535-8 | 5.71 | 6.97 | |
| Ruota girevole 50mm | ||||
| 087 | 168434-4 | 5.71 | 6.97 | |
| Conduttore di terra | ||||
| 088 | 649150-2 | 2.71 | 3.31 | |
| Spina DHR400 | ||||
| 089 | 632L47-4 | 17.40 | 21.23 | |
| Coperchio DVC265 | ||||
| 090 | 140G18-2 | 2.71 | 3.31 | |
| Anello O 16 SP001G | ||||
| 090C10 | 213A05-9 | 0.83 | 1.01 | |
| Etichetta cappuccio DVC265 | ||||
| 090C20 | 818F57-1 | 2.71 | 3.31 | |
| Vite M3X6 | ||||
| 091 | 652031-1 | 0.83 | 1.01 | |
