Parti e disegni tecnici Makita Uv3600

Qui troverai tutte le parti e i disegni disponibili di “Makita UV3600”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

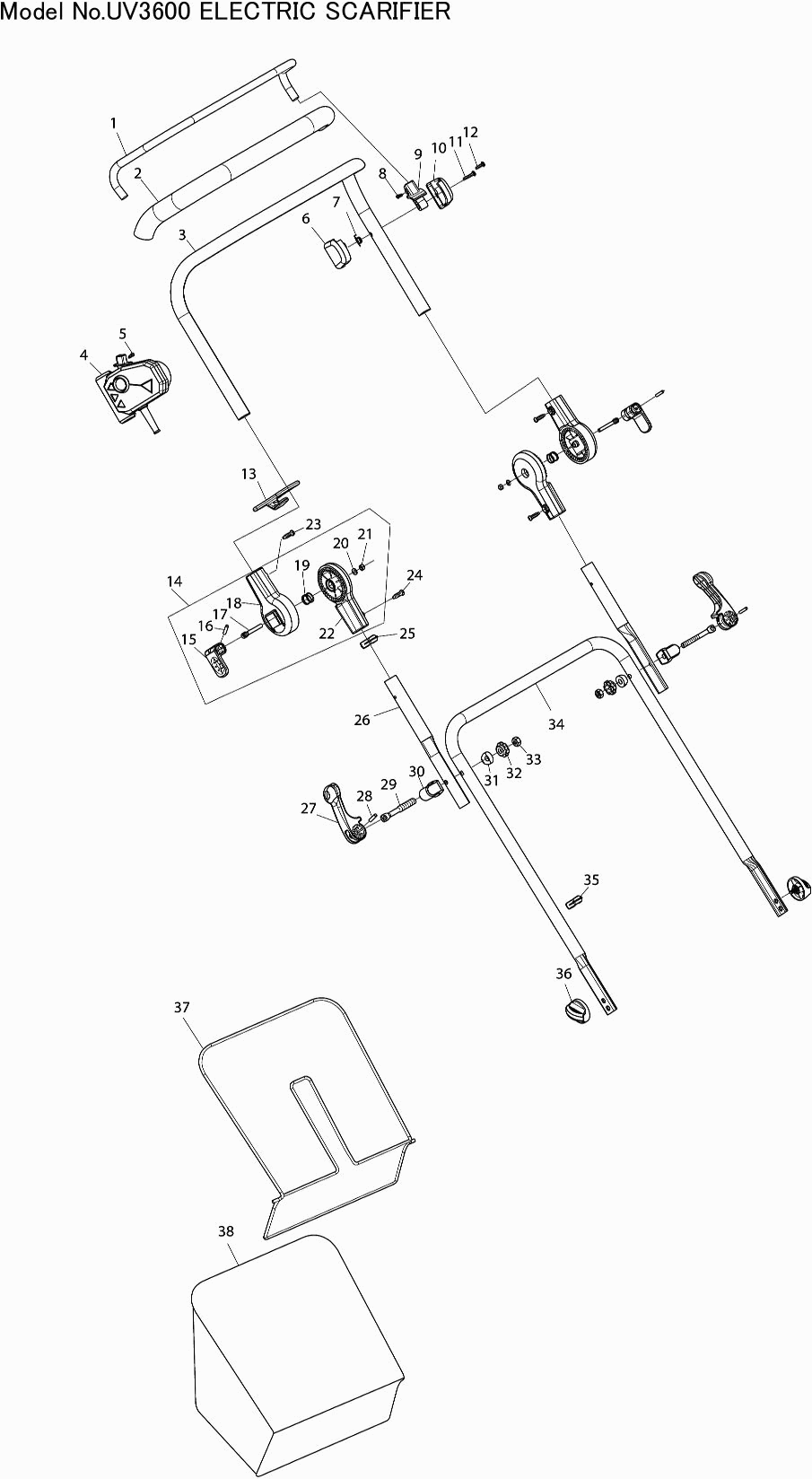

Disegni tecnici di Makita UV3600

Elenco parti di Makita UV3600

Pos.	Descrizione	Prezzo IVA escl	Prezzo IVA incl
I prezzi indicati sono comprensivi di IVA

Leva del cambio
001	652023784	4.80	5.86

Parker 4x18mm
001	652023791	1.00	1.22

Impugnatura morbida Ev3618
002	652023789	4.80	5.86

Parker 4X25Mm Ev3618
002	652023792	1.00	1.22

Parte superiore dell'asta di pressione
003	652023790	13.20	16.10

Supporto per la leva sinistra
003	652023793	2.40	2.93

Interruttore assy
004	652024722	16.50	20.13

Tappo per leva sinistra
004	652023794	7.20	8.78

Parker 4x18mm UV3600
004C10	YA00000676	1.00	1.22

Sollievo da tensione del cavo Ev3618
004C20	652023982	1.00	1.22

Parker 4X12Mm Ev3213
004C30	652026443	1.00	1.22

Vite Parker 3,5X10Mm Ev3618
005	652024721	1.00	1.22

Leva del cambio
006	652023784	4.80	5.86

Supporto per manico destro
006	652023795	2.40	2.93

Parte superiore dell'asta di pressione
007	652023790	13.20	16.10

Molla di torsione 18.3 ELM3320
007	YA00000737	1.20	1.46

Supporto per manico destro
008	652023795	2.40	2.93

Vite Parker 3,5X10Mm Ev3618
008	652024721	1.00	1.22

Tappo per leva sinistra
009	652023794	7.20	8.78

Impugnatura morbida Ev3618
009	652023789	4.80	5.86

Cavo di connessione 2x1
010	652023787	4.80	5.86

Supporto per la leva sinistra
010	652023793	2.40	2.93

Parker 4X25Mm Ev3618
011	652023792	1.00	1.22

Dado di bloccaggio M5 Ev3618
011	652023804	1.00	1.22

Rondella da 5mm
012	652023803	1.00	1.22

Parker 4x18mm UV3600
012	YA00000676	1.00	1.22

Portacavo ELM3320
013	652023811	2.40	2.93

Leva di regolazione UV3600
014	YA00000703	30.80	37.58

Parker 4.8X20mm Ev3618
014	652023796	1.00	1.22

Ruota di regolazione KS 60
015	652024723	2.40	2.93

Molla compressione
015	652023798	1.00	1.22

Interruttore assy
016	652024722	16.50	20.13

Spina di blocco Ev3618
016	652023800	1.20	1.46

Blocco di connessione per aste di spinta
017	652023797	4.80	5.86

Perno Di Pivot
017	652023799	2.40	2.93

Blocco di connessione per aste di spinta
018	652023797	4.80	5.86

Perno Di Pivot
018	652023799	2.40	2.93

Spina di blocco Ev3618
019	652023800	1.20	1.46

Molla compressione
019	652023798	1.00	1.22

Ruota di regolazione KS 60
020	652024723	2.40	2.93

Rondella da 5mm
020	652023803	1.00	1.22

Blocco di connessione per aste di spinta
021	652023802	8.40	10.25

Dado di bloccaggio M5 Ev3618
021	652023804	1.00	1.22

Blocco di connessione per aste di spinta
022	652023802	8.40	10.25

Clip del cavo
022	652023810	1.20	1.46

Parte centrale dell'asta spingi
023	652023805	9.60	11.71

Parker 4.8X20mm Ev3618
023	652023796	1.00	1.22

Porta sacco d'erba
024	652024724	11.00	13.42

Parker 4.8X20mm Ev3618
024	652023796	1.00	1.22

Clip del cavo
025	652023810	1.20	1.46

Parte centrale dell'asta spingi
026	652023805	9.60	11.71

Rastrelliera
026	652024725	3.60	4.39

Coperchio di espulsione
027	652023815	10.80	13.18

Rastrelliera
027	652024725	3.60	4.39

Spinotto di blocco 6x20mm
028	652024727	1.00	1.22

Vite di sgancio rapido
029	652024728	2.40	2.93

Perno Di Pivot
029	652024726	2.40	2.93

Manicotto Di Serraggio
030	652024729	2.40	2.93

Molla di ritorno
030	652023820	1.20	1.46

Rivetto
031	652024730	1.20	1.46

Spinotto di blocco 6x20mm
031	652024727	1.00	1.22

Vite di sgancio rapido
032	652024728	2.40	2.93

Pulsante di rilascio rapido
032	652024731	1.20	1.46

Manicotto Di Serraggio
033	652024729	2.40	2.93

DADO M8
033	652024732	1.20	1.46

Parte della barra di spinta
034	652024733	12.10	14.76

Rivetto
034	652024730	1.20	1.46

Pulsante di rilascio rapido
035	652024731	1.20	1.46

Clip del cavo
035	652023810	1.20	1.46

Pulsante di blocco
036	652024078	3.60	4.39

DADO M8
036	652024732	1.20	1.46

Parte della barra di spinta
037	652024733	12.10	14.76

Porta sacco d'erba
037	652024724	11.00	13.42

Sollievo da tensione del cavo Ev3618
038	652023982	1.00	1.22

Deck
039	652025253	77.00	93.94

Parker 4X14Mm Ev3618
039	652023766	1.00	1.22

Dado Ev3618
040	652023814	2.40	2.93

Parker 4X14Mm Ev3618
040	652023766	1.00	1.22

Pulsante di blocco
041	652024078	3.60	4.39

Parker 4x18mm UV3600
041	YA00000676	1.00	1.22

Ruota posteriore
042	652023835	14.30	17.45

Parker 4X25Mm Ev3618
042	652023792	1.00	1.22

Asse Posteriore
043	652024735	16.50	20.13

Maniglia Ev3618
043	652023903	6.00	7.32

Rondella di bloccaggio Ev3618
044	652023831	6.00	7.32

Parker 4X14Mm Ev3618
044	652023766	1.00	1.22

Cofano motore Ev3618
045	652023829	8.40	10.25

Cappuccio della ruota "ruota posteriore"
045	652023904	4.80	5.86

Coperchio di scarico laterale
046	652024736	8.40	10.25

Parker 4X14Mm Ev3618
046	652023766	1.00	1.22

Coperchio inferiore
047	652023850	6.00	7.32

Parker 4X14Mm Ev3618
047	652023766	1.00	1.22

Piastra di rinforzo
048	652023906	1.20	1.46

Parker 4x10mm UV3600
048	YA00000631	1.00	1.22

Boccola di scorrimento
049	652024737	1.20	1.46

Parker 4x10mm UV3600
049	YA00000631	1.00	1.22

Parker 4X14Mm Ev3618
050	652023766	1.00	1.22

Set spazzole di carbone UV3600
051	YA00001195	8.27	10.09

Vite Parker 4X6Mm Ev3618 *
051	652024720	1.00	1.22

MOTORE
052	652023856	139.70	170.43

Peso 2
052	652024739	8.40	10.25

Cinghia V 14x300mm
052C10	652023876	8.40	10.25

Cinghia V 15x300mm
052C20	652025580	9.60	11.71

Peso 1
053	652024740	8.40	10.25

Filo di accoppiamento 85mm
053	652024743	2.40	2.93

Filo di accoppiamento 220mm
054	652024744	2.40	2.93

Rondella di serraggio HKC 55
054	652023854	1.20	1.46

PULSANTE
055	652023836	3.60	4.39

Vite,M4x12
055	YA00000630	1.00	1.22

Coperchio di espulsione
056	652023815	10.80	13.18

PULSANTE
056	652023837	3.60	4.39

Molla di ritorno
057	652023820	1.20	1.46

Con vite M5X12Mm Ev3618
057	652023840	1.00	1.22

Maniglia
058	652024741	2.40	2.93

Perno Di Pivot
058	652024726	2.40	2.93

Dado Ev3618
059	652023814	2.40	2.93

Molla
059	652023841	1.20	1.46

Deck
060	652025253	77.00	93.94

Dado di bloccaggio a inserimento M8
060	652023843	1.00	1.22

CUSCINETTO A RULLINI
061	652023842	8.40	10.25

Sollievo da tensione del cavo Ev3618
061	652023982	1.00	1.22

CUSCINETTO
062	652023844	2.40	2.93

Parker 4X14Mm Ev3618
062	652023766	1.00	1.22

Condensatore 0,22uF
063	652023827	3.60	4.39

ASBUS
063	652023845	2.40	2.93

Bullone della dadi M8 Ev3618
064	652023846	1.20	1.46

Parker 3X22Mm Ev3618
064	652023825	1.00	1.22

PIEZO POLARE
065	652023847	30.80	37.58

Blocco terminale
065	654575-7	3.60	4.39

Magnete ad Anello
066	652023828	2.40	2.93

Parker St3X12Mm Ev3618
066	652026436	1.00	1.22

Cappuccio della ruota "ruota posteriore"
067	652023904	4.80	5.86

Parker St3X12Mm Ev3618
067	652024742	1.00	1.22

Copriruota
068	652023905	6.00	7.32

Rondella di bloccaggio Ev3618
068	652023831	6.00	7.32

Ruota posteriore
069	652023835	14.30	17.45

Filo di accoppiamento 85mm
069	652024743	2.40	2.93

Asse Posteriore
070	652024735	16.50	20.13

Filo di accoppiamento 220mm
070	652024744	2.40	2.93

Rondella di bloccaggio Ev3618
071	652023831	6.00	7.32

Bullone M6X45mm Ev3618
071	652023935	1.20	1.46

Rondella elastica 6mm Ev3618
072	652023936	1.00	1.22

Parker St3X12Mm Ev3618
072	652024742	1.00	1.22

Coperchio di scarico laterale
073	652024736	8.40	10.25

Rivetto 6mm Ev3618
073	652023937	1.00	1.22

Parker 4X20mm Ev3618
074	652023939	1.00	1.22

Vite di Bloccaggio
074	YA00000655	1.00	1.22

Guscio del cuscinetto
075	652023940	2.40	2.93

Piastra di rinforzo
075	652023906	1.20	1.46

Cuscinetto della ruota
076	652024745	2.40	2.93

Boccola di scorrimento
076	652024737	1.20	1.46

CUSCINETTO
077	652023848	2.40	2.93

Vite 3x8mm
077	652023661	1.00	1.22

MESSENBALK EV3618
078	652024746	23.00	28.06

Peso 1
078	652024740	8.40	10.25

Asse anteriore
079	652024747	14.30	17.45

MOTORE
080	652023856	139.70	170.43

Peso 2
080	652024739	8.40	10.25

Cinghia V 15x300mm
080A	652025580	9.60	11.71

Cinghia V 14x300mm
080B	652023876	8.40	10.25

KIT DI SERVIZIO 115V
080C	652024748	3.60	4.39

Condensatore 0,22uF
081	652023827	3.60	4.39

Rondella di serraggio HKC 55
081	652023854	1.20	1.46

Magnete ad Anello
082	652023828	2.40	2.93

Parker 4X25Mm Ev3618
082	652023792	1.00	1.22

Blocco terminale
083	654575-7	3.60	4.39

Guscio del cuscinetto
083	652023940	2.40	2.93

Parker 4X20mm Ev3618
084	652023939	1.00	1.22

Parker 3X22Mm Ev3618
084	652023825	1.00	1.22

Cofano motore Ev3618
085	652023829	8.40	10.25

Rivetto 6mm Ev3618
085	652023937	1.00	1.22

Maniglia Ev3618
086	652023903	6.00	7.32

Rondella elastica 6mm Ev3618
086	652023936	1.00	1.22

Bullone M6X45mm Ev3618
087	652023935	1.20	1.46

Parker 4X14Mm Ev3618
087	652023766	1.00	1.22

Bullone della dadi M8 Ev3618
088	652023846	1.20	1.46

ASBUS
089	652023845	2.40	2.93

CUSCINETTO
090	652023844	2.40	2.93

Dado di bloccaggio a inserimento M8
091	652023843	1.00	1.22

Dado di bloccaggio M5 Ev3618
092	652023804	1.00	1.22

Molla
093	652023841	1.20	1.46

Maniglia
094	652024741	2.40	2.93

PULSANTE
095	652023837	3.60	4.39

PULSANTE
096	652023836	3.60	4.39

Con vite M5X12Mm Ev3618
097	652023840	1.00	1.22

Con vite M5X12Mm Ev3618
098	652023840	1.00	1.22

Dado di bloccaggio M5 Ev3618
099	652023804	1.00	1.22

CUSCINETTO A RULLINI
100	652023842	8.40	10.25

Copriruota
101	652023905	6.00	7.32

Rondella di bloccaggio Ev3618
102	652023831	6.00	7.32

Cuscinetto della ruota
103	652024745	2.40	2.93

PIEZO POLARE
104	652023847	30.80	37.58

Cuscinetto della ruota
105	652024745	2.40	2.93

CUSCINETTO
106	652023848	2.40	2.93

Asse anteriore
107	652024747	14.30	17.45

Coperchio inferiore
108	652023850	6.00	7.32

Parker 3x12mm UV3600
109	652023851	1.00	1.22

MESSENBALK EV3618
110	652024746	23.00	28.06

Parti e disegni tecnici Makita Uv3600

Disegni tecnici di Makita UV3600

Elenco parti di Makita UV3600
