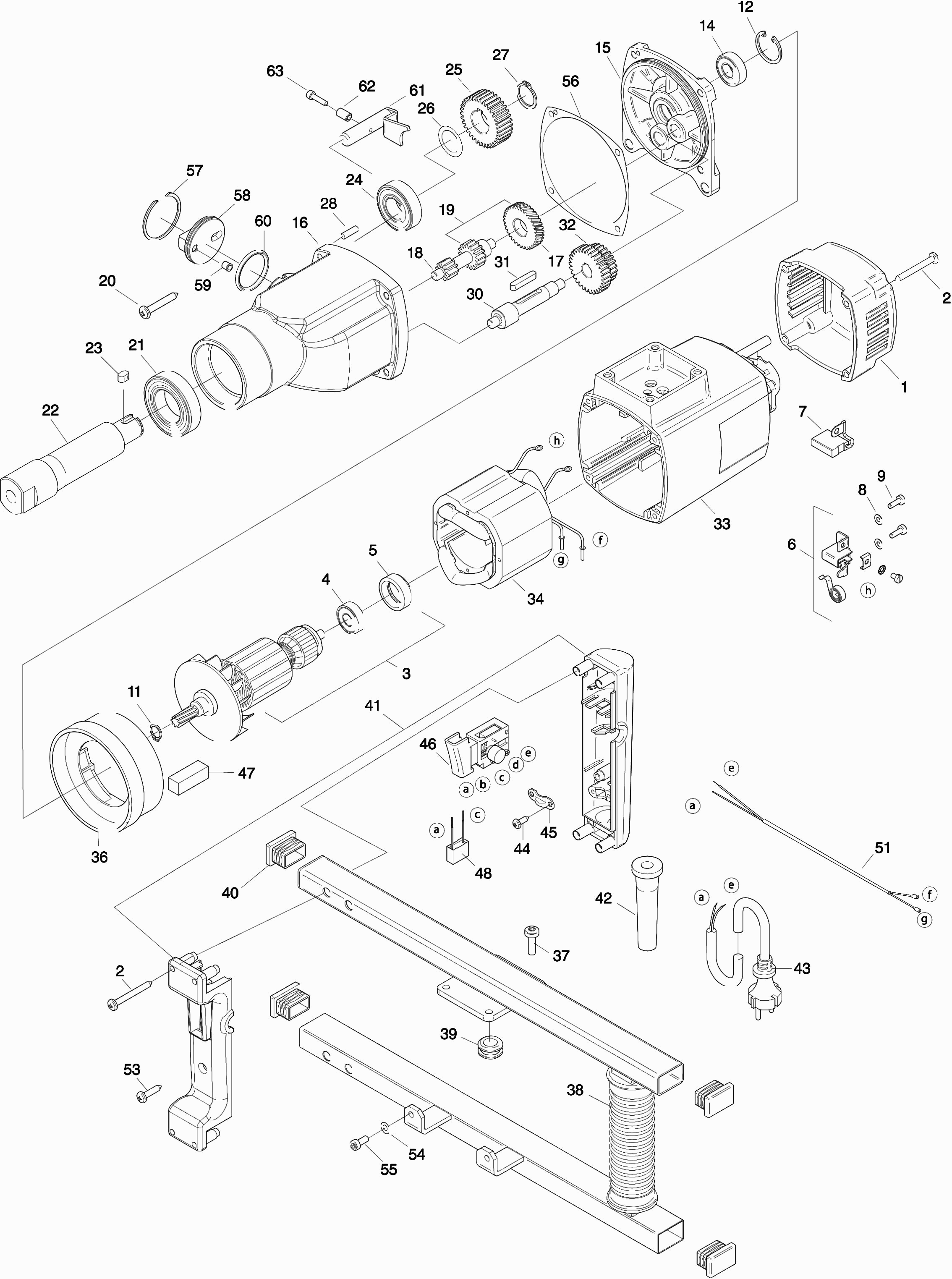

Disegni tecnici di Makita UT1600
Elenco parti di Makita UT1600
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio del Motore | ||||
| 001 | EE80900082 | 16.50 | 20.13 | |
| Vite Ck 4,8x45 | ||||
| 002 | EE80201267 | 1.20 | 1.46 | |
| Indotto | ||||
| 003 | EE77427100 | 312.40 | 381.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | EE80410021 | |||
| Alloggiamento del cuscinetto | ||||
| 005 | EE83000031 | 6.00 | 7.32 | |
| Portaspazzole di Carbone | ||||
| 006 | EE80201199 | 17.60 | 21.47 | |
| Spazzola di carbone DBM131 A | ||||
| 007 | EE7332022S | 14.30 | 17.45 | |
| Rivetto 4mm * | ||||
| 008 | EE80201385 | 1.20 | 1.46 | |
| Vite Ck M4X12Mm * | ||||
| 009 | EE80201180 | 1.20 | 1.46 | |
| Anello di bloccaggio | ||||
| 011 | EE80201320 | 2.40 | 2.93 | |
| Anello di bloccaggio R-28x1,2 | ||||
| 012 | EE80201333 | 1.20 | 1.46 | |
| CUSCINETTO A SFERA | ||||
| 014 | EE80410031 | 14.30 | 17.45 | |
| Coperchio interno | ||||
| 015 | EE77M4161U | 82.50 | 100.65 | |
| Custodia del ingranaggio | ||||
| 016 | EE77M4140U | 139.70 | 170.43 | |
| INGRANAGGIO | ||||
| 017 | EE7432K470 | 39.60 | 48.31 | |
| ALBERO DI TRASMISSIONE | ||||
| 018 | EE7432K500 | 63.80 | 77.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 019 | EE7432K50U | |||
| Vite Ck 5,5x38 | ||||
| 020 | EE80201292 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6006 2rs | ||||
| 021 | EE80410071 | 28.60 | 34.89 | |
| ALBERO DI TRASMISSIONE | ||||
| 022 | EE77796420 | 72.60 | 88.57 | |
| Chiavetta 6x6x11 | ||||
| 023 | EE80200604 | 2.40 | 2.93 | |
| Cuscinetto a sfera 6004llu | ||||
| 024 | 211332-2 | 7.20 | 8.78 | |
| INGRANAGGIO | ||||
| 025 | EE7432K430 | 72.60 | 88.57 | |
| Anello di adattamento 20/28x0,1mm | ||||
| 026 | EE80200509 | 1.20 | 1.46 | |
| Anello di bloccaggio R-20x1,2 | ||||
| 027 | EE80201324 | 1.20 | 1.46 | |
| Spina 4 | ||||
| 028 | EE80200582 | 1.20 | 1.46 | |
| Assemblaggio dell'asse ad ingranaggi | ||||
| 030 | EE7432K460 | 56.10 | 68.44 | |
| Chiavetta 5x5x28mm | ||||
| 031 | EE80200602 | 3.60 | 4.39 | |
| INGRANAGGIO | ||||
| 032 | EE7432K440 | 82.50 | 100.65 | |
| Cassa del motore completa | ||||
| 033 | EE80900404 | 63.68 | 77.69 | |
| MOTORHUIS CPL UT1600 A | ||||
| 033-1 | EE80900420 | 63.80 | 77.84 | |
| CAMPO | ||||
| 034 | EE7742A150 | 139.70 | 170.43 | |
| Piastra di guidaggio dell'aria | ||||
| 036 | EE80900160 | 10.80 | 13.18 | |
| Vite remf 6x20mm | ||||
| 037 | EE80201278 | 1.20 | 1.46 | |
| Staffa della maniglia | ||||
| 038 | EE77M41590 | 82.50 | 100.65 | |
| Manicotto del cavo | ||||
| 039 | EE83000051 | 3.60 | 4.39 | |
| Presa d'impatto UT1401 A | ||||
| 040 | EE80900117 | 4.80 | 5.86 | |
| Set di copertura del manico UT1401 A | ||||
| 041 | EE7711P26U | 23.10 | 28.18 | |
| Manicotto del cavo | ||||
| 042 | EE83000004 | 6.00 | 7.32 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 043 | 695123-3 | 22.00 | 26.84 | |
| Vite Ck 4,2x13 | ||||
| 044 | EE80201270 | 1.20 | 1.46 | |
| Rilievo di tensione | ||||
| 045 | EE85000020 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | EE80600135 | |||
| Spugna | ||||
| 047 | EE80600306 | 1.20 | 1.46 | |
| CONDENSATORE | ||||
| 048 | EE80500010 | 10.80 | 13.18 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 051 | EE80600072 | 8.40 | 10.25 | |
| Vite Ck 4,8x22 | ||||
| 053 | EE80201280 | 1.20 | 1.46 | |
| Rondella 5 | ||||
| 054 | EE80201302 | 1.20 | 1.46 | |
| Vite met. M5x14mm | ||||
| 055 | EE80201103 | 1.20 | 1.46 | |
| Pacco di tenuta G12se/g12sa2/g13se/ G12sb2/g12sa2 | ||||
| 056 | EE82000051 | 4.80 | 5.86 | |
| Anello di bloccaggio Sb42 | ||||
| 057 | EE80201355 | 1.20 | 1.46 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 058 | EE7454M540 | 26.40 | 32.21 | |
| Spinta Pin | ||||
| 059 | EE85000157 | 4.80 | 5.86 | |
| Rondella 36x1,5 | ||||
| 060 | EE83000022 | 3.60 | 4.39 | |
| Bullone di accoppiamento | ||||
| 061 | EE71323520 | 28.60 | 34.89 | |
| Distanziale | ||||
| 062 | EE7454M528 | 10.80 | 13.18 | |
| Met. Vit. M4x16mm | ||||
| 063 | EE80201450 | 1.20 | 1.46 | |
