Qui troverai tutte le parti e i disegni disponibili del 'Makita UR3501'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

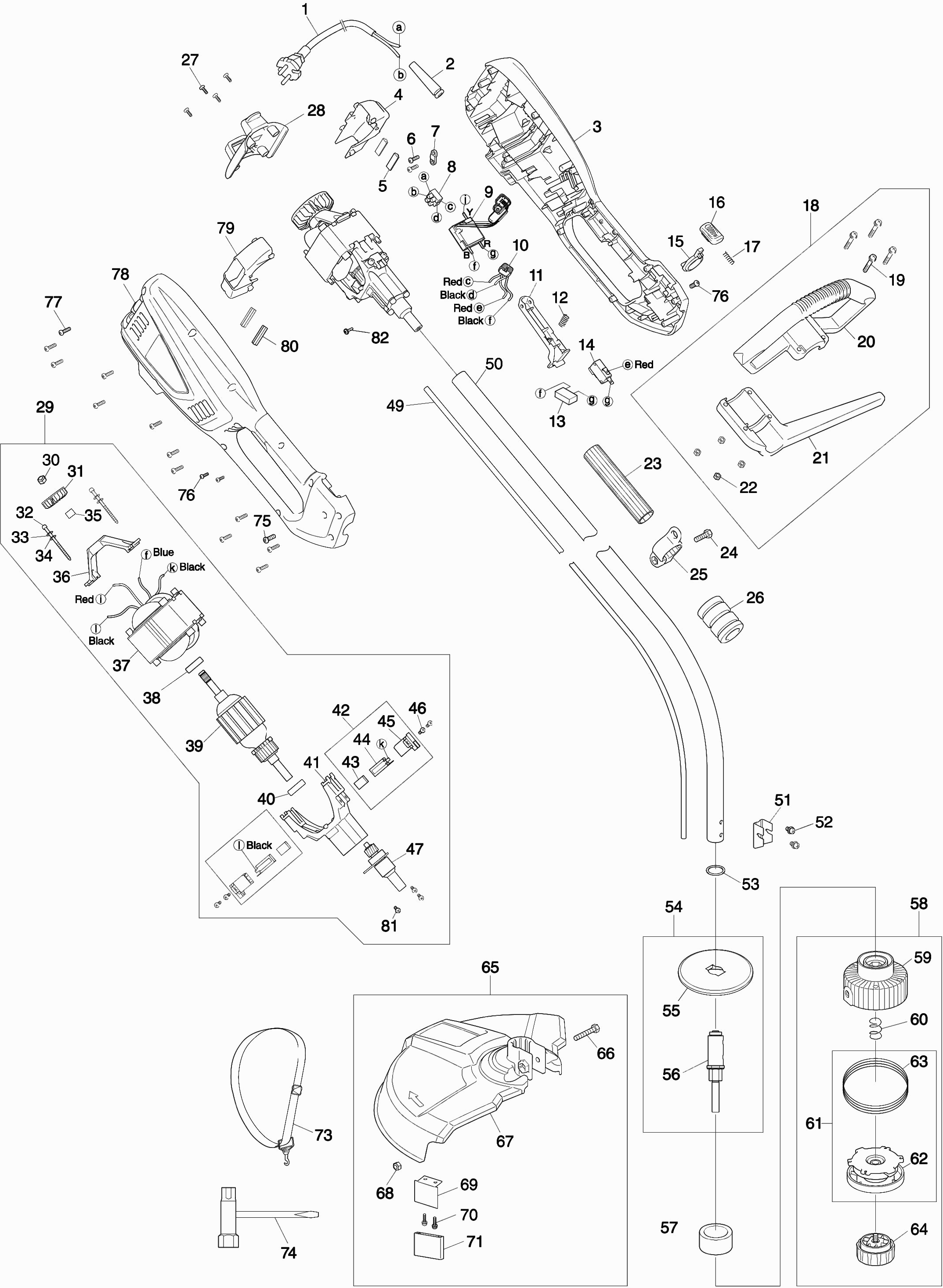

Disegno tecnico del modello Makita UR3501
Elenco parti di ricambio del modello Makita UR3501
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Cavo di alimentazione 2x1.00 0.3mtr | ||||
001 | 665877-6 | 2.80 | 3.42 | |
Protezione per cavo di rete | ||||
002 | YA00000516 | 0.83 | 1.01 | |
Cassetta del rivestimento DUO 110 - Set | ||||
003 | YA00000660 | 31.61 | 38.56 | |
Custodia del ventilatore sinistra | ||||
004 | YA00000562 | 1.24 | 1.51 | |
PIATTO AD ANGOLO | ||||
005 | YA00000514 | 0.83 | 1.01 | |
Vite rubinetto | ||||
006 | YA00000618 | 0.83 | 1.01 | |
Rilievo di tensione | ||||
007 | YA00000547 | 0.83 | 1.01 | |
Morsetto a corona Et101C | ||||
008 | YA00000501 | 0.83 | 1.01 | |
Unità di Connessione Et101c | ||||
009 | YA00000643 | 18.76 | 22.89 | |
Bobina | ||||
010 | YA00000499 | 3.22 | 3.93 | |
Pulsante rotante ABB OHYS2AJ | ||||
011 | YA00000554 | 0.83 | 1.01 | |
Molla | ||||
012 | YA00000513 | 0.83 | 1.01 | |
CONDENSATORE | ||||
013 | YA00000498 | 1.02 | 1.24 | |
Interruttore | ||||
014 | YA00000555 | 2.44 | 2.98 | |
Anello di regolazione LEX 3 | ||||
015 | YA00000539 | 0.83 | 1.01 | |
Pulsante AGC 18 | ||||
016 | YA00000525 | 0.83 | 1.01 | |
Molla compressione | ||||
017 | YA00000511 | 0.83 | 1.01 | |
Maniglia "d" | ||||
018 | YA00000620 | 11.16 | 13.62 | |
Vite a testa piatta | ||||
019 | YA00000621 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
020 | YA00000564 | |||
Nessuna informazione disponibile, non ordinabile | ||||
021 | YA00000563 | |||
Anello di ritenzione m5 | ||||
022 | YA00000622 | 0.83 | 1.01 | |
Tubo isolante | ||||
023 | YA00000623 | 1.43 | 1.74 | |
Vite met. ck M6x20mm | ||||
024 | YA00000624 | 0.83 | 1.01 | |
Occhio di sollevamento | ||||
025 | YA00000541 | 1.72 | 2.10 | |
Anello di smorzamento | ||||
026 | YA00000521 | 3.22 | 3.93 | |
Parker | ||||
027 | YA00000453 | 0.83 | 1.01 | |
Parker | ||||
027 | YA00000625 | 0.83 | 1.01 | |
COPERTURA POSTERIORE | ||||
028 | YA00000560 | 2.80 | 3.42 | |
Nessuna informazione disponibile, non ordinabile | ||||
029 | YA00000626 | |||
Dado di Sicurezza M6 | ||||
030 | YA00000627 | 0.83 | 1.01 | |
GUARNIZIONE | ||||
031 | YA00000507 | 1.21 | 1.48 | |
Bullone di campo | ||||
032 | YA00000538 | 0.83 | 1.01 | |
Rondella elastica | ||||
033 | YA00000523 | 0.83 | 1.01 | |
RONDINA | ||||
034 | YA00000524 | 0.83 | 1.01 | |
CUSCINETTO | ||||
035 | YA00000531 | 1.02 | 1.24 | |
Supporto posteriore | ||||
036 | YA00000526 | 3.20 | 3.90 | |
Avvolgimento del campo | ||||
037 | YA00000505 | 26.11 | 31.85 | |
Nessuna informazione disponibile, non ordinabile | ||||
038 | YA00000431 | |||
Indotto | ||||
039 | YA00000658 | 49.85 | 60.82 | |
MANICOTTO | ||||
040 | YA00000430 | 3.55 | 4.33 | |
Supporto frontale | ||||
041 | YA00000629 | 14.24 | 17.37 | |
Set di spazzole di carbonio Et101c | ||||
042 | YA00000489 | 4.58 | 5.59 | |
Nessuna informazione disponibile, non ordinabile | ||||
043 | YA00000504 | |||
Nessuna informazione disponibile, non ordinabile | ||||
044 | YA00000502 | |||
Nessuna informazione disponibile, non ordinabile | ||||
045 | YA00000503 | |||
Vite,M4x12 | ||||
046 | YA00000630 | 0.83 | 1.01 | |
ALBERO DI TRASMISSIONE | ||||
047 | YA00000483 | 17.90 | 21.84 | |
Mandrino | ||||
049 | YA00000551 | 8.46 | 10.32 | |
Acciaio | ||||
050 | YA00000495 | 31.62 | 38.58 | |
Piastra di montaggio | ||||
051 | YA00000527 | 1.21 | 1.48 | |
Set di viti | ||||
052 | YA00000647 | 0.83 | 1.01 | |
Rondella | ||||
053 | YA00000534 | 0.83 | 1.01 | |
Albero motore completo | ||||
054 | YA00000485 | 20.76 | 25.33 | |
Nessuna informazione disponibile, non ordinabile | ||||
055 | YA00000432 | |||
Nessuna informazione disponibile, non ordinabile | ||||
056 | YA00000482 | |||
Anello di tenuta | ||||
057 | YA00000568 | 0.83 | 1.01 | |
Draadkop 2x2,0 T+G | ||||
058 | YA00000649 | 7.53 | 9.19 | |
Nessuna informazione disponibile, non ordinabile | ||||
059 | YA00000650 | |||
Nessuna informazione disponibile, non ordinabile | ||||
060 | YA00000512 | |||
Nessuna informazione disponibile, non ordinabile | ||||
061 | YA00000651 | |||
Nessuna informazione disponibile, non ordinabile | ||||
062 | YA00000476 | |||
Nessuna informazione disponibile, non ordinabile | ||||
063 | YA00000635 | |||
Nessuna informazione disponibile, non ordinabile | ||||
064 | YA00000652 | |||
CAPPUCCIO PROTETTIVO | ||||
065 | YA00000653 | 9.52 | 11.61 | |
Nessuna informazione disponibile, non ordinabile | ||||
066 | YA00000654 | |||
Nessuna informazione disponibile, non ordinabile | ||||
067 | YA00000544 | |||
Dado di Sicurezza M6 | ||||
068 | YA00000627 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
069 | YA00000529 | |||
Vite di Bloccaggio | ||||
070 | YA00000655 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
071 | YA00000518 | |||
Cavo di trasporto | ||||
073 | YA00000639 | 4.37 | 5.33 | |
Nessuna informazione disponibile, non ordinabile | ||||
074 | YA00000437 | |||
Vite M5X14 | ||||
075 | YA00000640 | 0.83 | 1.01 | |
Vite autofilettante | ||||
076 | YA00000641 | 0.83 | 1.01 | |
Parker St4,2 | ||||
077 | YA00000656 | 0.83 | 1.01 | |
Cassetta del rivestimento DUO 110 - Set | ||||
078 | YA00000660 | 31.61 | 38.56 | |
Custodia della ventola destra | ||||
079 | YA00000561 | 0.83 | 1.01 | |
PIATTO AD ANGOLO | ||||
080 | YA00000514 | 0.83 | 1.01 | |
Vite,M4x12 | ||||
081 | YA00000630 | 0.83 | 1.01 | |
Vite Met. M3 | ||||
082 | YA00000657 | 0.83 | 1.01 |
