Qui troverai tutte le parti e i disegni disponibili di “Makita UH5580”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

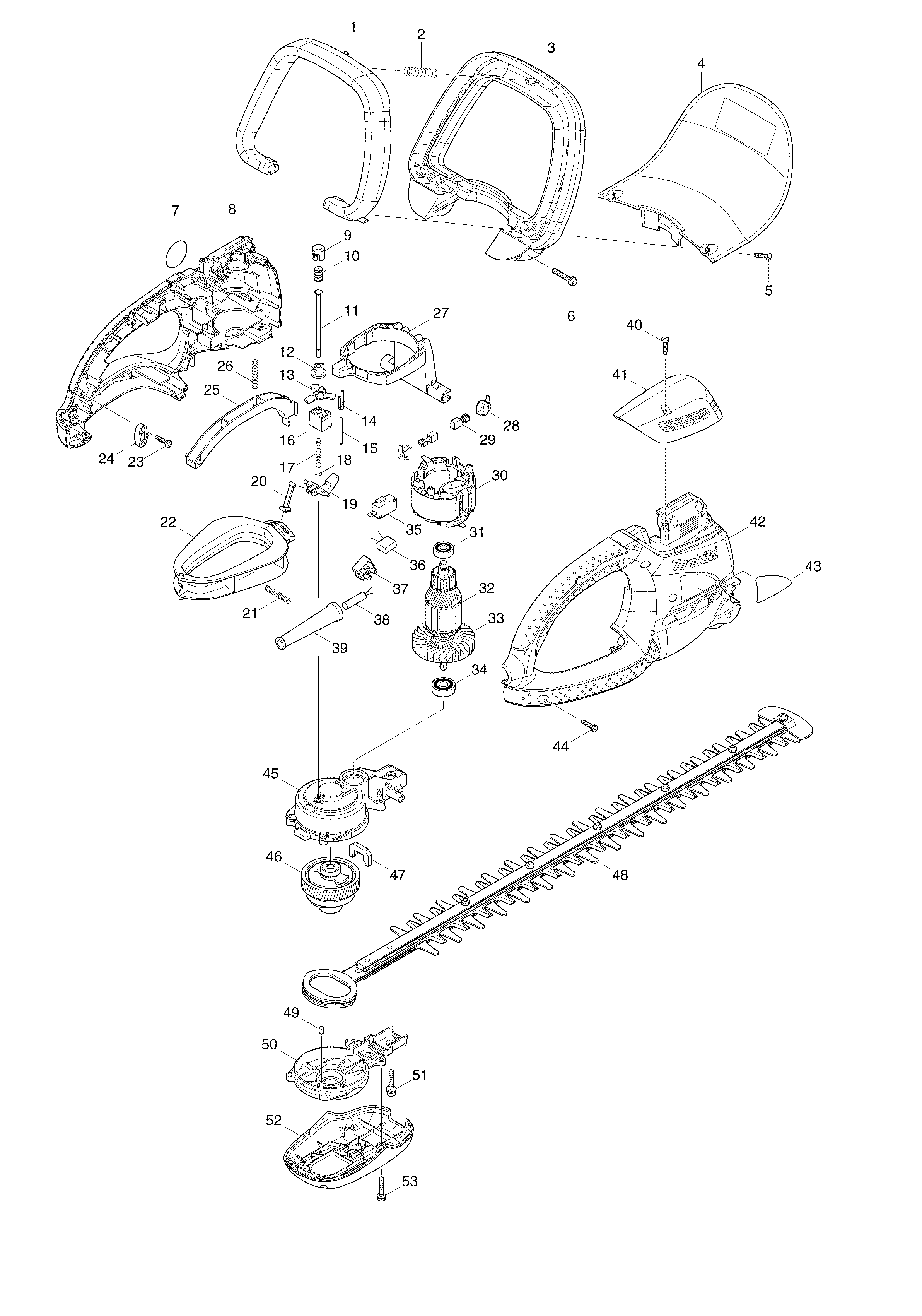

Disegni tecnici di Makita UH5580
Elenco parti di Makita UH5580
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Pulsante di interruttore b | ||||
| 001 | 450444-8 | 6.88 | 8.39 | |
| Molla a compressione 9 | ||||
| 002 | 233157-4 | 0.83 | 1.01 | |
| Maniglia anteriore | ||||
| 003 | 450442-2 | 10.99 | 13.41 | |
| Protezione completa per le mani | ||||
| 004 | 141J42-6 | 8.21 | 10.02 | |
| Vite di rubinetto 4x18 | ||||
| 005 | 265A48-7 | 0.83 | 1.01 | |
| Vite 5x30 | ||||
| 006 | 911253-5 | 0.83 | 1.01 | |
| ALLOGGIAMENTO | ||||
| 008 | 188569-5 | 28.91 | 35.27 | |
| CAPPUCCIO PROTETTIVO | ||||
| 009 | 417740-7 | 0.83 | 1.01 | |
| Molla di compressione 8 | ||||
| 010 | 233288-9 | 0.83 | 1.01 | |
| Asta di commutazione Uh45/55/65 A | ||||
| 011 | 268077-3 | 5.98 | 7.30 | |
| Portacappuccio | ||||
| 012 | 417727-9 | 0.83 | 1.01 | |
| Leva | ||||
| 013 | 417736-8 | 0.83 | 1.01 | |
| Coperchio della piastra di pressione | ||||
| 014 | 417735-0 | 0.83 | 1.01 | |
| Spinotto 3 | ||||
| 015 | 268078-1 | 0.83 | 1.01 | |
| Supporto Pin | ||||
| 016 | 417781-3 | 0.83 | 1.01 | |
| Molla di compressione 5 | ||||
| 017 | 233156-6 | 0.83 | 1.01 | |
| Anello di bloccaggio 4mm A | ||||
| 018 | 927304000 | 0.83 | 1.01 | |
| Leva | ||||
| 019 | 417737-6 | 0.83 | 1.01 | |
| Asta | ||||
| 020 | 417739-2 | 0.83 | 1.01 | |
| Molla di compressione 5 | ||||
| 021 | 233156-6 | 0.83 | 1.01 | |
| Asta di interruttore c | ||||
| 022 | 417731-8 | 3.12 | 3.81 | |
| Vite di rubinetto 4x18 | ||||
| 023 | 265A48-7 | 0.83 | 1.01 | |
| Staffa di serraggio | ||||
| 024 | 687053-2 | 0.83 | 1.01 | |
| Pulsante di interruttore a | ||||
| 025 | 450443-0 | 2.38 | 2.90 | |
| Molla di compressione 5 | ||||
| 026 | 233156-6 | 0.83 | 1.01 | |
| Leva | ||||
| 027 | 417738-4 | 3.12 | 3.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 028 | 643936-6 | |||
| Set Spazzola CB-419 | ||||
| 029 | 195015-1 | 4.45 | 5.43 | |
| CAMPO SA 220-240V | ||||
| 030 | 594578-8 | 20.22 | 24.67 | |
| Connessione del motore | ||||
| 030 | 654069-2 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608Zz A | ||||
| 031 | 210046-0 | 0.83 | 1.01 | |
| Armatura 220-240V | ||||
| 032 | 516499-4 | 35.42 | 43.21 | |
| Ventola 70 | ||||
| 033 | 241858-0 | 3.72 | 4.54 | |
| Cuscinetto a sfere 6000rd | ||||
| 034 | 211062-5 | 4.45 | 5.43 | |
| Interruttore | ||||
| 035 | 650593-3 | 2.15 | 2.62 | |
| Condensatore 0,1uf | ||||
| 036 | 645105-5 | 2.71 | 3.31 | |
| Blocco terminale | ||||
| 037 | 654531-7 | 2.10 | 2.56 | |
| Cavo di alimentazione 2x0,3 1,5mtr | ||||
| 038 | 666246-4 | 3.44 | 4.20 | |
| Passacavo 8-90 | ||||
| 039 | 682503-2 | 1.39 | 1.70 | |
| Vite di rubinetto 4x18 | ||||
| 040 | 265A48-7 | 0.83 | 1.01 | |
| Coperchio superiore | ||||
| 041 | 450445-6 | 4.45 | 5.43 | |
| ALLOGGIAMENTO | ||||
| 042 | 188569-5 | 28.91 | 35.27 | |
| Targhetta "uh5580" | ||||
| 043 | 865791-8 | 2.71 | 3.31 | |
| Vite di rubinetto 4x18 | ||||
| 044 | 265A48-7 | 0.83 | 1.01 | |
| Custodia del ingranaggio | ||||
| 045 | 318257-2 | 17.40 | 21.23 | |
| Azione eccentrica | ||||
| 046 | 135217-7 | 139.47 | 170.15 | |
| Guida della polvere | ||||
| 047 | 443142-1 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | 194671-4 | |||
| Dado di blocco esagonale 5x8 | ||||
| 048A | 252103-8 | 0.83 | 1.01 | |
| Bus 5 | ||||
| 048B | 257717-8 | 1.67 | 2.04 | |
| Vite a croce 5x20mm | ||||
| 048C | 265181-9 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 048D | 345205-8 | |||
| Vite 5x10 | ||||
| 048E | 911208-0 | 0.83 | 1.01 | |
| Set di guida dell'olio | ||||
| 048F | 188605-7 | 2.10 | 2.56 | |
| Spillo in Gomma 4 | ||||
| 049 | 263002-9 | 0.83 | 1.01 | |
| Coperchio interno | ||||
| 050 | 318265-3 | 10.99 | 13.41 | |
| Non più disponibile, nessuna sostituzione | ||||
| 051 | 265182-7 | |||
| Coperchio inferiore | ||||
| 052 | 450440-6 | 5.98 | 7.30 | |
| Vite 4x25 | ||||
| 053 | 911148-2 | 0.83 | 1.01 | |
