Qui troverai tutte le parti e i disegni disponibili di “Makita UH005G”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

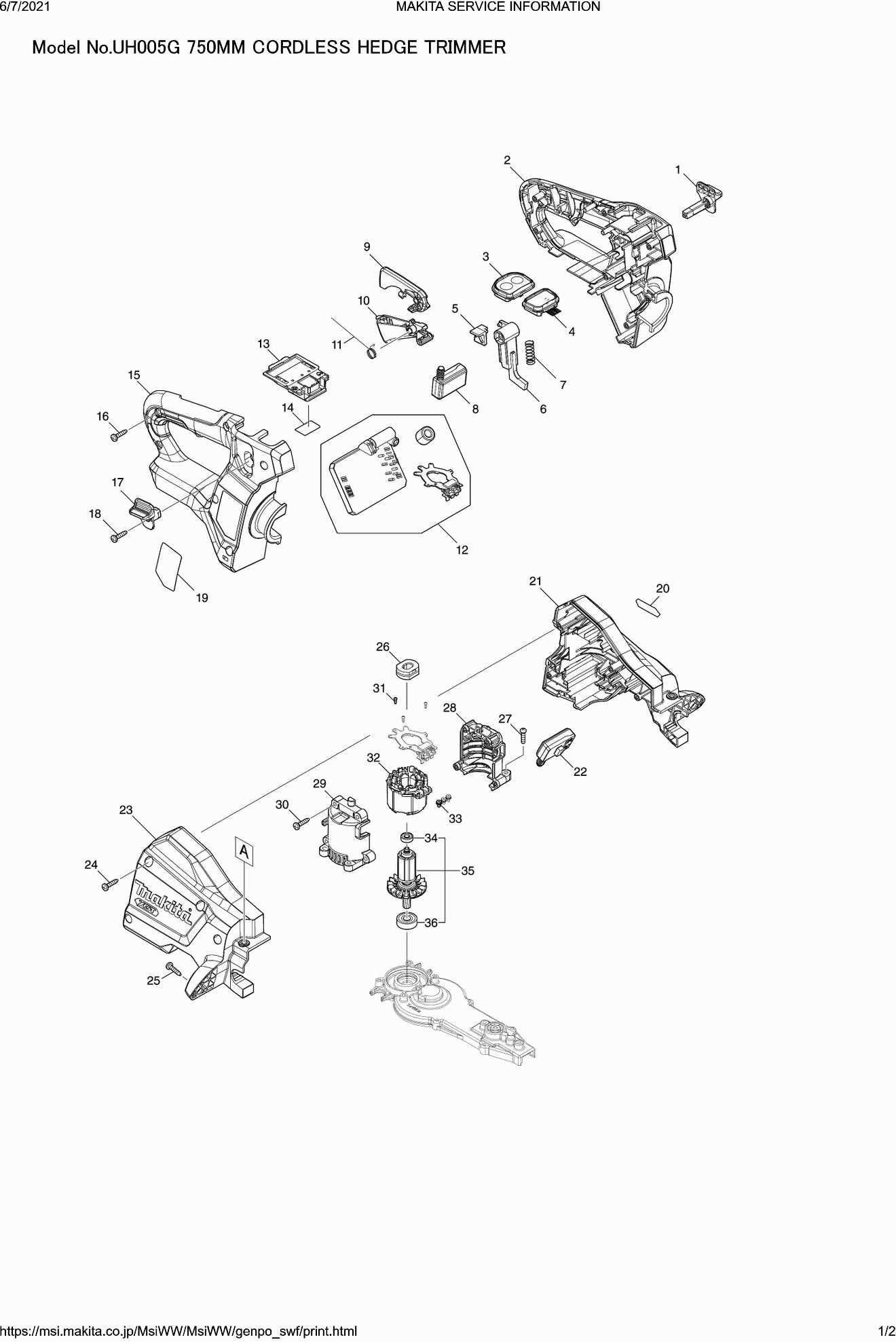

Disegni tecnici di Makita UH005G
Elenco parti di Makita UH005G
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Leva di bloccaggio L DUH501 | ||||
| 001 | 458406-0 | 1.20 | 1.46 | |
| Set di maniglie UH004G | ||||
| 002 | 183T66-6 | 14.30 | 17.45 | |
| Penna di gomma 6 | ||||
| 002C10 | 263005-3 | 1.00 | 1.22 | |
| Etichetta Attenzione UH007G | ||||
| 002C20 | 8034N8-3 | 0.83 | 1.01 | |
| Circuito di commutazione E UH004-009G | ||||
| 003 | 141D66-6 | 16.50 | 20.13 | |
| Etichetta A/U UH007G | ||||
| 003C10 | 8034K3-2 | 2.40 | 2.93 | |
| Circuito UX01G | ||||
| 004 | 140W63-3 | 17.60 | 21.47 | |
| Piastra scorrevole DUH501 | ||||
| 005 | 458570-7 | 1.20 | 1.46 | |
| Braccio di blocco DUH501 | ||||
| 006 | 458405-2 | 2.40 | 2.93 | |
| Molla di compressione 8 | ||||
| 007 | 234204-4 | 1.20 | 1.46 | |
| Interruttore C3Xa-1Pspm Dsp600 | ||||
| 008 | 651083-9 | 19.80 | 24.16 | |
| Manico di sblocco DUH501 | ||||
| 009 | 458403-6 | 2.40 | 2.93 | |
| Leva di cambio R UH004-009G | ||||
| 010 | 413792-6 | 2.40 | 2.93 | |
| Molla di torsione 10 DUH501 | ||||
| 011 | 232454-5 | 1.00 | 1.22 | |
| Controllore UH004/05G | ||||
| 012 | 620E54-7 | 139.70 | 170.43 | |
| Filtro di linea | ||||
| 012C10 | 688163-8 | 1.20 | 1.46 | |
| Filtro di linea | ||||
| 012C20 | 688164-6 | 1.00 | 1.22 | |
| Unità di connessione HR001G | ||||
| 013 | 632P64-8 | 8.40 | 10.25 | |
| Etichetta del numero di serie UH005G | ||||
| 014 | 811J09-5 | 2.40 | 2.93 | |
| Set di maniglie UH004G | ||||
| 015 | 183T66-6 | 14.30 | 17.45 | |
| Penna di gomma 6 | ||||
| 015C10 | 263005-3 | 1.00 | 1.22 | |
| Etichetta Attenzione UH007G | ||||
| 015C20 | 8034N8-3 | 0.83 | 1.01 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 016 | 265B67-9 | 1.00 | 1.22 | |
| Leva di bloccaggio R DUH501 | ||||
| 017 | 458407-8 | 1.20 | 1.46 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 018 | 265B67-9 | 1.00 | 1.22 | |
| Targa UH005G | ||||
| 019 | 811J07-9 | 1.00 | 1.22 | |
| Etichetta XGT UX01G | ||||
| 020 | 8025F3-0 | 2.40 | 2.93 | |
| Carcassa del motore UH004-009G | ||||
| 021 | 183S95-3 | 17.60 | 21.47 | |
| Buffer di impatto | ||||
| 021C10 | 424344-8 | 1.00 | 1.22 | |
| Interruttore C3Xa-1Pspm Dsp600 | ||||
| 022 | 651083-9 | 19.80 | 24.16 | |
| Carcassa del motore UH004-009G | ||||
| 023 | 183S95-3 | 17.60 | 21.47 | |
| Buffer di impatto | ||||
| 023C10 | 424344-8 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 024 | 265B67-9 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 025 | 265B67-9 | 1.00 | 1.22 | |
| Boccola di gomma DUH501 | ||||
| 026 | 422261-6 | 2.40 | 2.93 | |
| Vite 4x16 A | ||||
| 027 | 911526-6 | 1.00 | 1.22 | |
| Set di alloggiamenti motore UH004-009G | ||||
| 028 | 183S94-5 | 3.60 | 4.39 | |
| Set di alloggiamenti motore UH004-009G | ||||
| 029 | 183S94-5 | 3.60 | 4.39 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 030 | 265B67-9 | 1.00 | 1.22 | |
| Parker Ck 2x6mm | ||||
| 031 | 266490-9 | 1.00 | 1.22 | |
| Statore UH004-009G | ||||
| 032 | 629A75-2 | 11.00 | 13.42 | |
| Vite a testa cruciforme M3X6 | ||||
| 033 | 652069-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 695zz | ||||
| 034 | 211157-4 | 2.40 | 2.93 | |
| Montaggio di Indotto UH004/5/8/9G | ||||
| 035 | 519694-5 | 26.40 | 32.21 | |
| Cuscinetto a sfere 608ddw | ||||
| 036 | 210005-4 | 4.80 | 5.86 | |
| Vite per lamiera 5x25 | ||||
| 037 | 265B66-1 | 0.95 | 1.16 | |
| Cappuccio di protezione DUH501 | ||||
| 038 | 458399-1 | 4.80 | 5.86 | |
| Manico dell'interruttore F DUH501 | ||||
| 039 | 458402-8 | 8.40 | 10.25 | |
| Molla di compressione 5 DUH501 | ||||
| 040 | 233222-9 | 2.40 | 2.93 | |
| Maniglia E UH004-009G | ||||
| 041 | 413791-8 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 042 | 251476-6 | |||
| Bullone a esagono incassato M5X35MM P | ||||
| 042-1 | 265D13-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 042-2 | 265E44-9 | |||
| Rondella 10 DUH501 | ||||
| 043 | 253416-0 | 1.20 | 1.46 | |
| Bus 6 DUH501 | ||||
| 044 | 257678-2 | 2.40 | 2.93 | |
| Boccola di gomma 8 DUH501 | ||||
| 045 | 422260-8 | 2.40 | 2.93 | |
| Anello O 22 | ||||
| 046 | 213961-7 | 1.00 | 1.22 | |
| Casa del cambio completa UH004/5/8/9G | ||||
| 047 | 141C41-6 | 26.40 | 32.21 | |
| Spillo in Gomma 4 | ||||
| 047C10 | 263002-9 | 1.00 | 1.22 | |
| Buffer di impatto | ||||
| 047C20 | 424344-8 | 1.00 | 1.22 | |
| Boccola dell'asse 8 UH004-009G | ||||
| 048 | 422725-0 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608Zz A | ||||
| 049 | 210046-0 | 1.20 | 1.46 | |
| Piastra di attrito DUH501 | ||||
| 050 | 347361-0 | 1.20 | 1.46 | |
| Manicotto di connessione DUH604S/754S | ||||
| 051 | 347662-6 | 4.80 | 5.86 | |
| Cuscinetto a rullini 315 DUH604S/754S | ||||
| 052 | 212229-8 | 6.00 | 7.32 | |
| Ingranaggio completo UH004/5/8/9G | ||||
| 053 | 141C40-8 | 19.80 | 24.16 | |
| Sigillo | ||||
| 054 | 443159-4 | 4.80 | 5.86 | |
| Copertura del cambio completa UH004-009G | ||||
| 055 | 141C46-6 | 19.80 | 24.16 | |
| Bullone esagonale M6x4 | ||||
| 056 | 266559-9 | 2.40 | 2.93 | |
| Bullone esagonale 4x16 | ||||
| 057 | 922128-3 | 1.00 | 1.22 | |
| Bussola 5mm | ||||
| 058 | 257439-0 | 1.20 | 1.46 | |
| Vite a Brugola M5x255mm DUN500W | ||||
| 059 | 265A89-3 | 1.00 | 1.22 | |
| MESSENSET UH005GZ | ||||
| 060 | 191R54-7 | 58.00 | 70.76 | |
| MULTIFUNCTIONEEL VET TUBE 80G | ||||
| 060C10 | 199450-5 | 6.00 | 7.32 | |
| Guida E UH008G | ||||
| 060C20 | 412908-0 | 7.20 | 8.78 | |
| Distanziale UH005G | ||||
| 060C30 | 459116-2 | 3.60 | 4.39 | |
| Vite metrica M5x12mm | ||||
| 060C40 | 915211-3 | 1.00 | 1.22 | |
| DADO M5X8 DUH501 | ||||
| 060C50 | 252311-1 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 060C60 | 345205-8 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 060C70 | 265E53-8 | |||
| Bussola 5mm | ||||
| 060C80 | 257439-0 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 060C85 | 253558-0 | |||
| Vite a croce 5x20mm | ||||
| 060C90 | 265181-9 | 1.00 | 1.22 | |
