Qui troverai tutte le parti e i disegni disponibili del 'Makita UC4530A'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

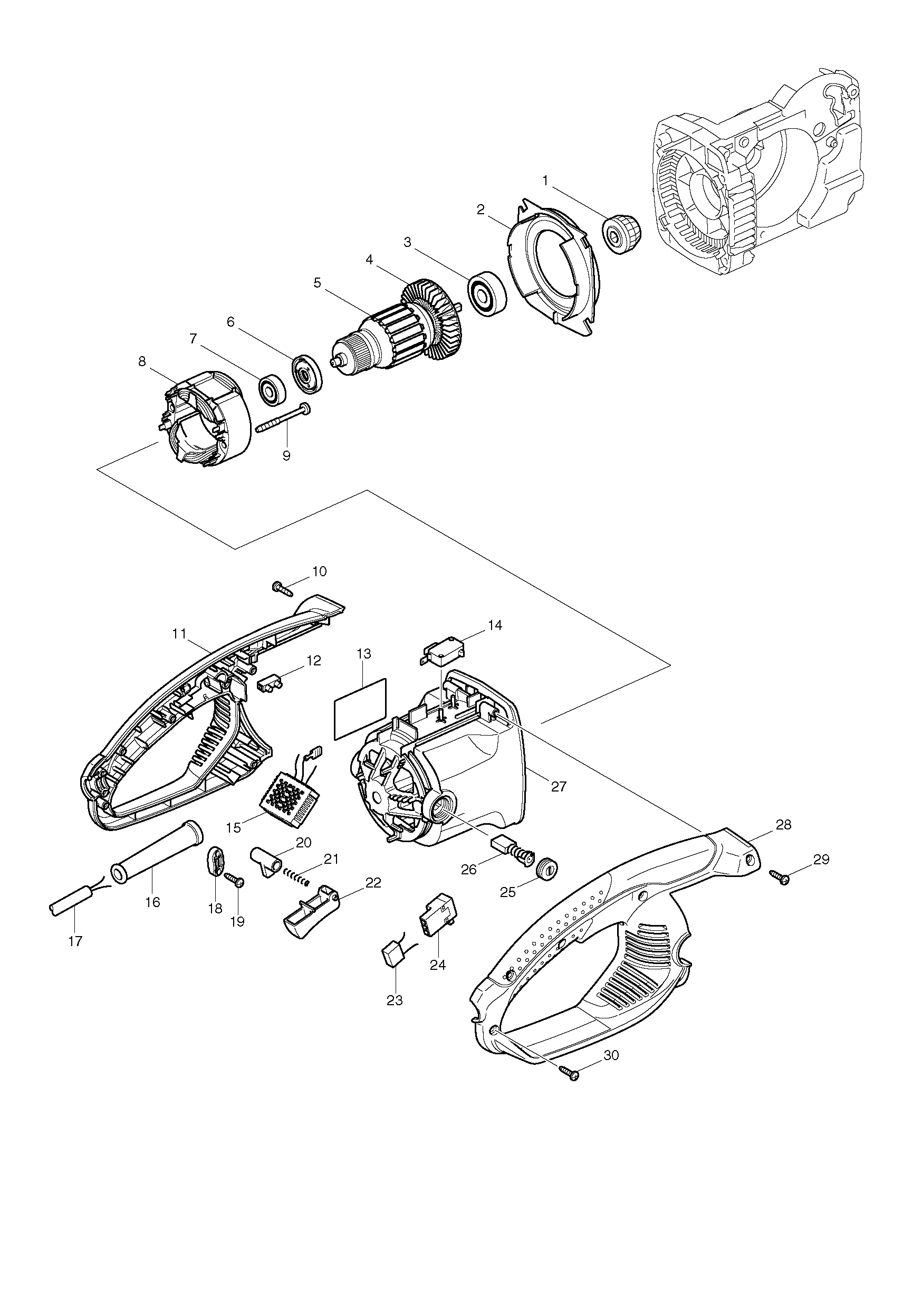

Disegno tecnico del modello Makita UC4530A
Elenco parti di ricambio del modello Makita UC4530A
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Ingranaggio Z=14 | ||||
| 001 | 226743-8 | 4.81 | 5.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 419410-4 | |||
| Cuscinetto a sfere 6301llb | ||||
| 003 | 211132-0 | 9.52 | 11.61 | |
| Ventola 80 | ||||
| 004 | 240001-8 | 3.37 | 4.11 | |
| Indotto | ||||
| 005 | 616969-4 | 30.23 | 36.88 | |
| Rondella isolante Uc35/40/4530A A | ||||
| 006 | 681666-1 | 1.06 | 1.29 | |
| Cuscinetto a sfere 6292zr | ||||
| 007 | 211057-8 | 5.46 | 6.66 | |
| CAMPO | ||||
| 008 | 639530-0 | 34.35 | 41.91 | |
| Molla dello statore Cb5 | ||||
| 008A | 654020-2 | 0.83 | 1.01 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 008B | 654502-4 | 0.83 | 1.01 | |
| Vite autofilettante Pt 5x55 Hr5001C A | ||||
| 009 | 266095-5 | 1.01 | 1.23 | |
| Vite di rubinetto 4x18 | ||||
| 010 | 265A48-7 | 0.90 | 1.10 | |
| Maniglia TSC 55 | ||||
| 011 | 188818-0 | 17.92 | 21.86 | |
| Morsetto Bo4553-Bo4554 A | ||||
| 012 | 654475-1 | 0.83 | 1.01 | |
| Targhetta "uc4530" | ||||
| 013 | 867116-2 | 2.80 | 3.42 | |
| Interruttore | ||||
| 014 | 650577-1 | 2.16 | 2.64 | |
| Unità di controllo | ||||
| 015 | 631719-6 | 70.18 | 85.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 016 | 682574-9 | |||
| Cavo di alimentazione m/spina | ||||
| 017 | 665894-6 | 13.19 | 16.09 | |
| Staffa di serraggio | ||||
| 018 | 687124-5 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 019 | 265A48-7 | 0.90 | 1.10 | |
| Interruttore di sicurezza | ||||
| 020 | 416178-3 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 021 | 233173-6 | 0.83 | 1.01 | |
| Pulsante di commutazione A/u | ||||
| 022 | 419411-2 | 5.46 | 6.66 | |
| CONDENSATORE | ||||
| 023 | 645239-4 | 1.51 | 1.84 | |
| Interruttore Sw-127 | ||||
| 024 | 651923-1 | 12.58 | 15.35 | |
| Tappo portaspazzole | ||||
| 025 | 643650-4 | 0.83 | 1.01 | |
| Set di spazzole di carbone Cb-153 | ||||
| 026 | 181044-0 | 4.08 | 4.98 | |
| Custodia motore Cpl Uc35/4030A A | ||||
| 027 | 154867-9 | 23.74 | 28.96 | |
| Maniglia TSC 55 | ||||
| 028 | 188818-0 | 17.92 | 21.86 | |
| Vite di rubinetto 4x18 | ||||
| 029 | 265A48-7 | 0.90 | 1.10 | |
| Vite di rubinetto 4x18 | ||||
| 030 | 265A48-7 | 0.90 | 1.10 | |
| Tappo del serbatoio dell'olio | ||||
| 032 | 154870-0 | 4.58 | 5.59 | |
| Cappuccio del Motore | ||||
| 033 | 419412-0 | 12.58 | 15.35 | |
| Assemblaggio della pompa dell'olio | ||||
| 034 | 187573-1 | 17.90 | 21.84 | |
| Anello O-ring 6 | ||||
| 035 | 213039-6 | 0.83 | 1.01 | |
| Guarnizione | ||||
| 036 | 421959-2 | 1.43 | 1.74 | |
| Serbatoio di olio | ||||
| 037 | 419407-3 | 8.46 | 10.32 | |
| Cappuccio di copertura STM 1800 | ||||
| 038 | 416274-7 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 039 | 231975-4 | 0.83 | 1.01 | |
| Tubo dell'olio | ||||
| 040 | 421958-4 | 2.08 | 2.54 | |
| Cassa del ingranaggio | ||||
| 041 | 419408-1 | 8.84 | 10.78 | |
| Asta del cambio | ||||
| 042 | 419413-8 | 2.16 | 2.64 | |
| Molla per la protezione delle mani | ||||
| 043 | 233174-4 | 1.21 | 1.48 | |
| Protezione delle mani | ||||
| 044 | 451130-4 | 5.88 | 7.17 | |
| Portafreno a Banda | ||||
| 045 | 158044-5 | 9.54 | 11.64 | |
| Molla | ||||
| 046 | 234005-0 | 1.72 | 2.10 | |
| Anello O-ring 6 | ||||
| 047 | 213039-6 | 0.83 | 1.01 | |
| Cuscinetto a sfere 606Zz A | ||||
| 048 | 210137-7 | 1.01 | 1.23 | |
| Comando pompa olio | ||||
| 049 | 450230-7 | 2.08 | 2.54 | |
| Rondella di compensazione | ||||
| 050 | 417405-1 | 1.01 | 1.23 | |
| Anello di bloccaggio 10x1,2 | ||||
| 051 | 259034-2 | 0.83 | 1.01 | |
| Vite autofilettante Pt 5x55 Hr5001C A | ||||
| 052 | 266095-5 | 1.01 | 1.23 | |
| Vite auto-filettante Pt 5x30 | ||||
| 053 | 266173-1 | 0.83 | 1.01 | |
| Ingranaggio Z=43 | ||||
| 054 | 226741-2 | 4.58 | 5.59 | |
| Albero del ingranaggio | ||||
| 055 | 324662-3 | 9.96 | 12.15 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 056 | 211129-9 | 7.44 | 9.08 | |
| Staffa maniglia | ||||
| 057 | 455487-5 | 17.90 | 21.84 | |
| Vite auto-filettante Pt 5x30 | ||||
| 058 | 266173-1 | 0.83 | 1.01 | |
| Bullone esagonale 8x30 | ||||
| 059 | 921452-1 | 0.83 | 1.01 | |
| Cuscinetto a sfere | ||||
| 060 | 318013-0 | 8.84 | 10.78 | |
| Paraurti del palo | ||||
| 063 | 345651-5 | 2.80 | 3.42 | |
| Vite auto-filettante Pt 5x30 | ||||
| 064 | 266173-1 | 0.83 | 1.01 | |
| Fascia freno | ||||
| 065 | 168426-3 | 11.32 | 13.81 | |
| Rondella 4 | ||||
| 066 | 267195-4 | 0.83 | 1.01 | |
| Vite autoformante M4x12mm Ck | ||||
| 067 | 266026-4 | 0.83 | 1.01 | |
| Tamburo frizione.Uc35/40/4530A A | ||||
| 068 | 123886-6 | 23.75 | 28.98 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 069 | 253215-0 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 070 | 259033-4 | |||
| Vite di battitura Pt3x10 | ||||
| 071 | 266007-8 | 0.83 | 1.01 | |
| COPERTURA | ||||
| 072 | 419241-1 | 0.83 | 1.01 | |
| Ingranaggio 14 | ||||
| 073 | 227496-2 | 4.08 | 4.98 | |
| Ingranaggio 14 | ||||
| 074 | 227495-4 | 5.22 | 6.37 | |
| Copertura laterale+tensore della catena completo | ||||
| 075 | 187088-8 | 21.70 | 26.47 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 076 | 419233-0 | 0.83 | 1.01 | |
| Rondella 4 | ||||
| 077 | 253874-0 | 0.83 | 1.01 | |
| Vite M4 | ||||
| 078 | 915106-0 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 079 | 233033-2 | 0.83 | 1.01 | |
| Palla di acciaio 4 | ||||
| 080 | 216008-6 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 081 | 187089-6 | |||
| Spinotto elastico 4-28 | ||||
| 082 | 951122-8 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 083 | 419271-2 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 084 | 187089-6 | |||
| Molla di compressione 8 | ||||
| 085 | 231025-5 | 0.83 | 1.01 | |
| Dado M8-13 | ||||
| 086 | 252168-0 | 2.08 | 2.54 | |
| Perno di Regolazione | ||||
| 087 | 324621-7 | 0.83 | 1.01 | |
| Vite di regolazione | ||||
| 088 | 324620-9 | 0.83 | 1.01 | |
| Copertura laterale+tensore della catena completo | ||||
| 089 | 187088-8 | 21.70 | 26.47 | |
| Non più disponibile, nessuna sostituzione | ||||
| 090 | 187089-6 | |||
| Assemblaggio della pompa dell'olio | ||||
| 091 | 187573-1 | 17.90 | 21.84 | |
