Qui troverai tutte le parti e i disegni disponibili di “Makita UC3041A”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

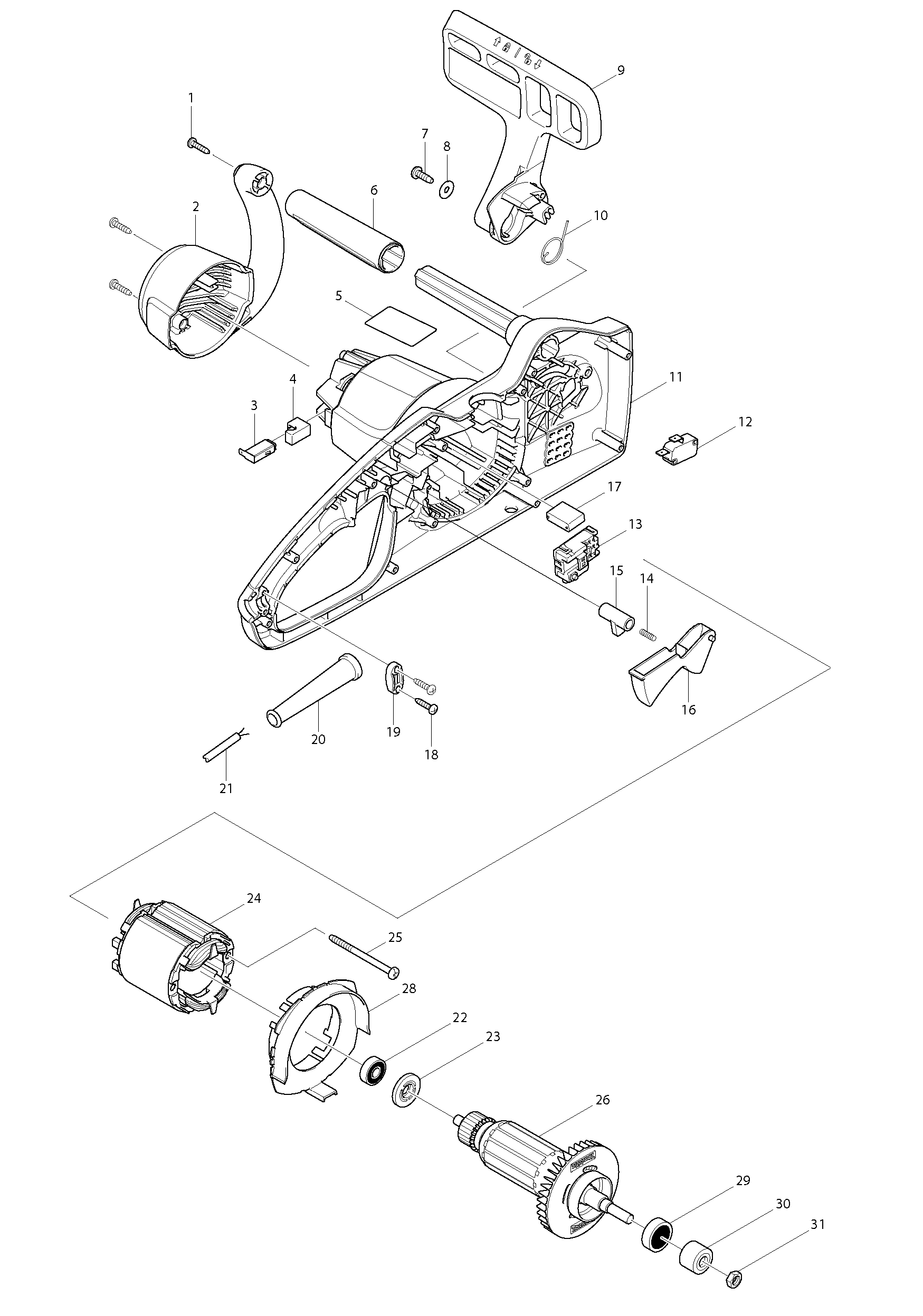

Disegni tecnici di Makita UC3041A
Elenco parti di Makita UC3041A
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| TAPSCHR 4X18MM DGA520 A | ||||
| 001 | 265B67-9 | 1.00 | 1.22 | |
| Coperchio Laterale | ||||
| 002 | 454725-2 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 191972-1 | |||
| Bus Uc30/35/4020A A | ||||
| 004 | 682211-5 | 1.20 | 1.46 | |
| Targhetta "uc3041a" | ||||
| 005 | 815A73-4 | 3.60 | 4.39 | |
| Maniglia | ||||
| 006 | 424600-6 | 2.40 | 2.93 | |
| Vite a lamiera 5x16mm | ||||
| 007 | 266388-0 | 1.00 | 1.22 | |
| Rondella di bloccaggio 5 | ||||
| 008 | 253807-5 | 1.00 | 1.22 | |
| Protezione delle mani | ||||
| 009 | 142279-8 | 4.80 | 5.86 | |
| Etichetta indicatrice | ||||
| 009A | 802K54-7 | 2.40 | 2.93 | |
| Molla di torsione 20 | ||||
| 010 | 231640-5 | 1.00 | 1.22 | |
| Custodia del motore | ||||
| 011 | 187784-8 | 29.70 | 36.23 | |
| Set Carter del Motore | ||||
| 011 | 187869-0 | 28.60 | 34.89 | |
| Etichetta di avvertimento | ||||
| 011A | 802G51-9 | 2.40 | 2.93 | |
| Interruttore | ||||
| 012 | 650577-1 | 2.40 | 2.93 | |
| Interruttore | ||||
| 013 | 650716-3 | 8.40 | 10.25 | |
| Molla di compressione 4 | ||||
| 014 | 233173-6 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 015 | 416178-3 | |||
| Pulsante rotante ABB OHYS2AJ | ||||
| 016 | 455185-1 | 2.40 | 2.93 | |
| CONDENSATORE | ||||
| 017 | 645149-5 | 1.00 | 1.22 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 018 | 265B67-9 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 019 | 687124-5 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 020 | 682505-8 | |||
| Cavo di alimentazione 2x1,0 0,6mtr | ||||
| 021 | 665876-8 | 3.60 | 4.39 | |
| Cuscinetto a sfere 608Zz A | ||||
| 022 | 210046-0 | 1.20 | 1.46 | |
| Anello di isolamento | ||||
| 023 | 681644-1 | 1.00 | 1.22 | |
| Veld Assy Uc30/35/4020A | ||||
| 024 | 590103-3 | 26.51 | 32.34 | |
| Assy di campo Uc30/35/4020A A | ||||
| 024 | 593869-4 | 22.00 | 26.84 | |
| Assy di campo Uc30/35/4020A A | ||||
| 024-1 | 593869-4 | 22.00 | 26.84 | |
| Morsetto a cavo | ||||
| 024A | 654086-2 | 1.20 | 1.46 | |
| Connessione del motore | ||||
| 024A | 654069-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 024B | 654208-4 | |||
| Connessione del motore | ||||
| 024C10 | 654069-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 024C20 | 654208-4 | |||
| Vite autofilettante 5x70mm | ||||
| 025 | 266389-8 | 1.00 | 1.22 | |
| Vite autofilettante 5x70mm | ||||
| 025A | 266389-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025B | 265D35-4 | |||
| Indotto 240V | ||||
| 026 | 513893-1 | 33.36 | 40.70 | |
| Piastra distanziatrice | ||||
| 028 | 419238-0 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6000llb | ||||
| 029 | 211061-7 | 8.40 | 10.25 | |
| Ingranaggio 12 Uc30/35/4020A | ||||
| 030 | 227153-2 | 1.20 | 1.46 | |
| Dado esagonale M8 | ||||
| 031 | 931403-6 | 1.00 | 1.22 | |
| Tappo del serbatoio | ||||
| 032 | 142282-9 | 3.60 | 4.39 | |
| Riservatorio dell'olio | ||||
| 034 | 454729-4 | 3.60 | 4.39 | |
| Tubo dell'olio | ||||
| 037 | 424602-2 | 1.20 | 1.46 | |
| Molla compressione | ||||
| 038 | 231975-4 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 039 | 416274-7 | 1.00 | 1.22 | |
| Perno 5Mm Ebh253U A | ||||
| 040 | 268238-5 | 1.00 | 1.22 | |
| Piastra Intermedia | ||||
| 041 | 158047-9 | 3.60 | 4.39 | |
| Molla a compressione 9 | ||||
| 042 | 233175-2 | 1.20 | 1.46 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 044 | 265B67-9 | 1.00 | 1.22 | |
| Rondella 4 | ||||
| 045 | 267195-4 | 1.20 | 1.46 | |
| Fascia freno | ||||
| 046 | 168321-7 | 7.20 | 8.78 | |
| Anello frenante | ||||
| 047 | 346739-4 | 1.00 | 1.22 | |
| Molla di trazione 5 | ||||
| 048 | 231817-2 | 1.00 | 1.22 | |
| Alloggiamento del cuscinetto | ||||
| 049 | 454720-2 | 6.00 | 7.32 | |
| Anello O-ring 6 | ||||
| 050 | 213017-6 | 1.00 | 1.22 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 051 | 265B67-9 | 1.00 | 1.22 | |
| GIUNTO | ||||
| 052 | 424601-4 | 1.20 | 1.46 | |
| Ingranaggio 43 | ||||
| 053 | 135615-5 | 11.00 | 13.42 | |
| Cuscinetto a sfere 6001llb | ||||
| 055 | 211101-1 | 6.00 | 7.32 | |
| Anello di bloccaggio S-10 | ||||
| 056 | 257408-1 | 1.20 | 1.46 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 057 | 210026-6 | 2.40 | 2.93 | |
| Supporto per gancio | ||||
| 058 | 326359-0 | 1.00 | 1.22 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 060 | 265B67-9 | 1.00 | 1.22 | |
| Paraurti del palo | ||||
| 061 | 345651-5 | 3.60 | 4.39 | |
| Set Carter del Motore | ||||
| 062 | 187869-0 | 28.60 | 34.89 | |
| Etichetta di avvertimento | ||||
| 062A | 802G51-9 | 2.40 | 2.93 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 063 | 265B67-9 | 1.00 | 1.22 | |
| Ruota di trasmissione a catena | ||||
| 064 | 221526-1 | 2.40 | 2.93 | |
| Anello di bloccaggio E8 | ||||
| 065 | 259036-8 | 1.00 | 1.22 | |
| Vite di battitura Pt3x10 | ||||
| 066 | 266007-8 | 1.00 | 1.22 | |
| Piastra di copertura | ||||
| 067 | 454727-8 | 1.20 | 1.46 | |
| Ruota di regolazione KS 60 | ||||
| 068 | 454726-0 | 1.00 | 1.22 | |
| Piastra di serraggio CS 50 EB | ||||
| 069 | 326360-5 | 1.20 | 1.46 | |
| Ingranaggio 14 | ||||
| 070 | 227496-2 | 4.80 | 5.86 | |
| Ingranaggio 14 | ||||
| 071 | 227496-2 | 4.80 | 5.86 | |
| Vite di regolazione | ||||
| 072 | 324620-9 | 1.00 | 1.22 | |
| Guida piastra di tensione | ||||
| 073 | 346859-4 | 2.40 | 2.93 | |
| Passaggio Uc Es Serie | ||||
| 074 | 424603-0 | 1.00 | 1.22 | |
| Pompa dell'olio completa | ||||
| 075 | 142156-4 | 24.20 | 29.52 | |
| Ruota a vite senza fine DUC353 | ||||
| 076 | 221427-3 | 3.60 | 4.39 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 077 | 265B67-9 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 078 | 265C54-4 | 1.00 | 1.22 | |
| Vite di battuta 4X12 Ms246.4 | ||||
| 078 | 266427-6 | 0.83 | 1.01 | |
| Coperchio del pignone | ||||
| 079 | 142281-1 | 4.80 | 5.86 | |
| Etichetta d'informazione | ||||
| 079A | 802E36-3 | 2.40 | 2.93 | |
| Anello di copertura | ||||
| 080 | 454728-6 | 1.00 | 1.22 | |
| Toggle di rilascio rapido | ||||
| 081 | 142235-8 | 6.00 | 7.32 | |
| Etichetta "104db" | ||||
| 082 | 804G74-3 | 2.40 | 2.93 | |
