Qui troverai tutte le parti e i disegni disponibili di “Makita UB1103”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

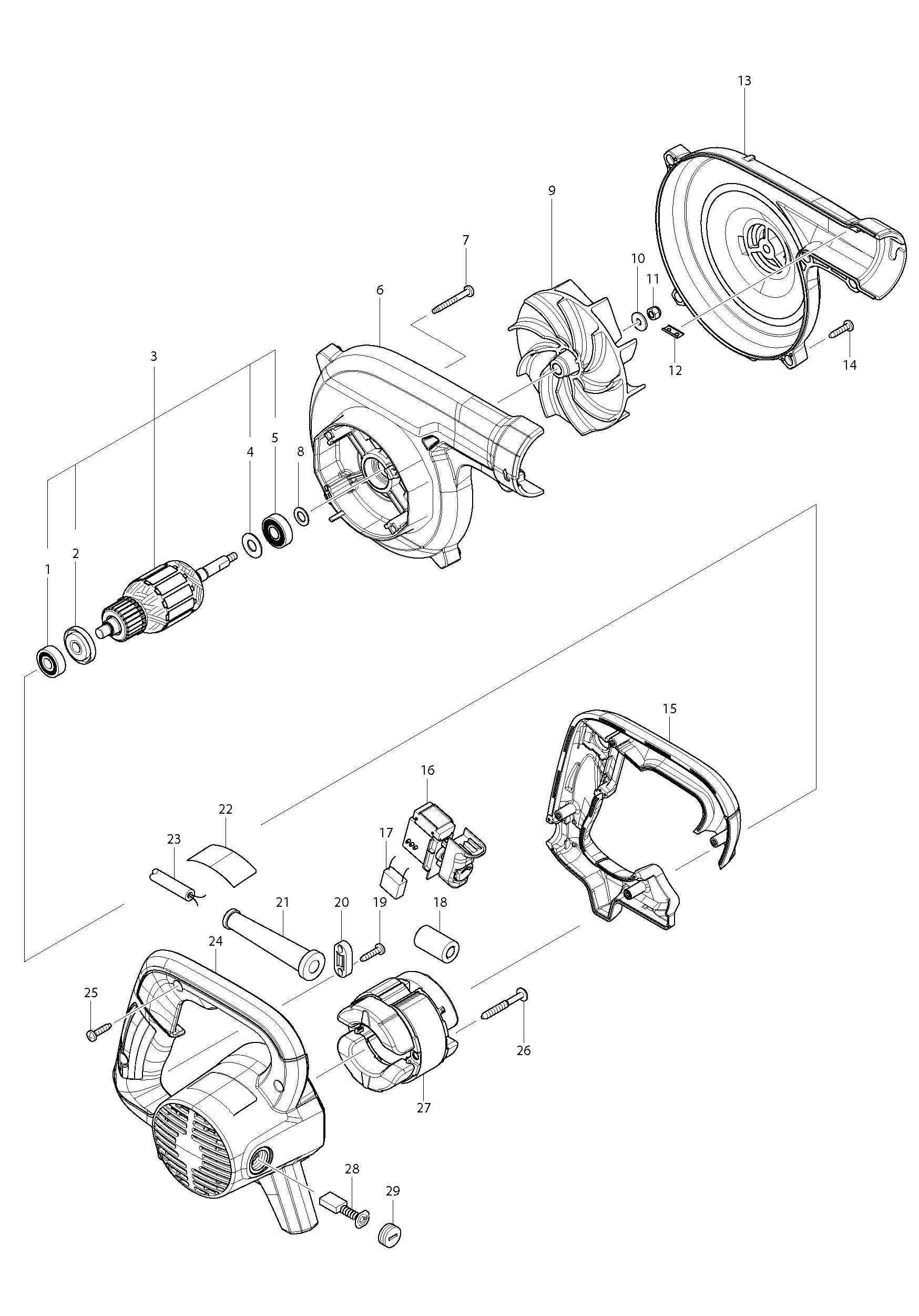

Disegni tecnici di Makita UB1103
Elenco parti di Makita UB1103
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 001 | 210044-4 | |||
| Anello di isolamento | ||||
| 002 | 681644-1 | 1.00 | 1.22 | |
| Indotto 240V | ||||
| 003 | 513904-2 | 22.00 | 26.84 | |
| Rondella 9 | ||||
| 004 | 267237-4 | 1.00 | 1.22 | |
| Cuscinetto a sfere 609llu | ||||
| 005 | 210060-6 | 4.80 | 5.86 | |
| Alloggiamento del ventilatore | ||||
| 006 | 142292-6 | 7.22 | 8.81 | |
| Alloggiamento del ventilatore | ||||
| 006A | 142292-6 | 7.22 | 8.81 | |
| CARCASSA GIRANTE UB1103 P | ||||
| 006B | 183K68-8 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006C | 1831J8-6 | |||
| Vite 4x35 | ||||
| 007 | 266351-3 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 008 | 267240-5 | 1.00 | 1.22 | |
| Ventola 110 | ||||
| 009 | 240148-8 | 4.80 | 5.86 | |
| Rondella di bloccaggio 5 | ||||
| 010 | 267294-2 | 1.00 | 1.22 | |
| Dado di blocco esagonale 5x8 | ||||
| 011 | 252103-8 | 1.20 | 1.46 | |
| Set di piastre di serraggio | ||||
| 012 | 345998-7 | 1.00 | 1.22 | |
| Alloggiamento del ventilatore | ||||
| 013 | 454702-4 | 6.38 | 7.78 | |
| Alloggiamento del ventilatore | ||||
| 013A | 142292-6 | 7.22 | 8.81 | |
| CARCASSA GIRANTE UB1103 P | ||||
| 013B | 183K68-8 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 013C | 1831J8-6 | |||
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 014 | 265B67-9 | 1.00 | 1.22 | |
| Copertura del Manico | ||||
| 015 | 454700-8 | 4.80 | 5.86 | |
| Interruttore | ||||
| 016 | 651298-8 | 26.40 | 32.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 016-1 | 650079-7 | |||
| Condensatore 0,22uF | ||||
| 017 | 645190-8 | 2.40 | 2.93 | |
| Filtro di linea | ||||
| 018 | 688162-0 | 2.40 | 2.93 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 019 | 265B67-9 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 020 | 687124-5 | 1.00 | 1.22 | |
| Passacavo 8-85 | ||||
| 021 | 682502-4 | 2.40 | 2.93 | |
| TARGHETTA | ||||
| 022 | 815D55-4 | 3.60 | 4.39 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 023 | 665383-1 | 10.80 | 13.18 | |
| Custodia del motore | ||||
| 024 | 142291-8 | 11.00 | 13.42 | |
| Portaspazzole in carbonio 5X11 A | ||||
| 024A | 644501-4 | 2.40 | 2.93 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 025 | 265B67-9 | 1.00 | 1.22 | |
| Vite autofilettante 5x40 | ||||
| 026 | 266211-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 027 | 599047-4 | |||
| Molla dello statore Cb5 | ||||
| 027A | 654020-2 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| 027B | 654501-6 | 0.83 | 1.01 | |
| Set di spazzole di carbone CB-303 | ||||
| 028 | 194996-6 | 6.00 | 7.32 | |
| Cappuccio porta spazzola di carbone | ||||
| 029 | 643515-0 | 1.00 | 1.22 | |
