Qui troverai tutte le parti e i disegni disponibili di “Makita TL064D”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

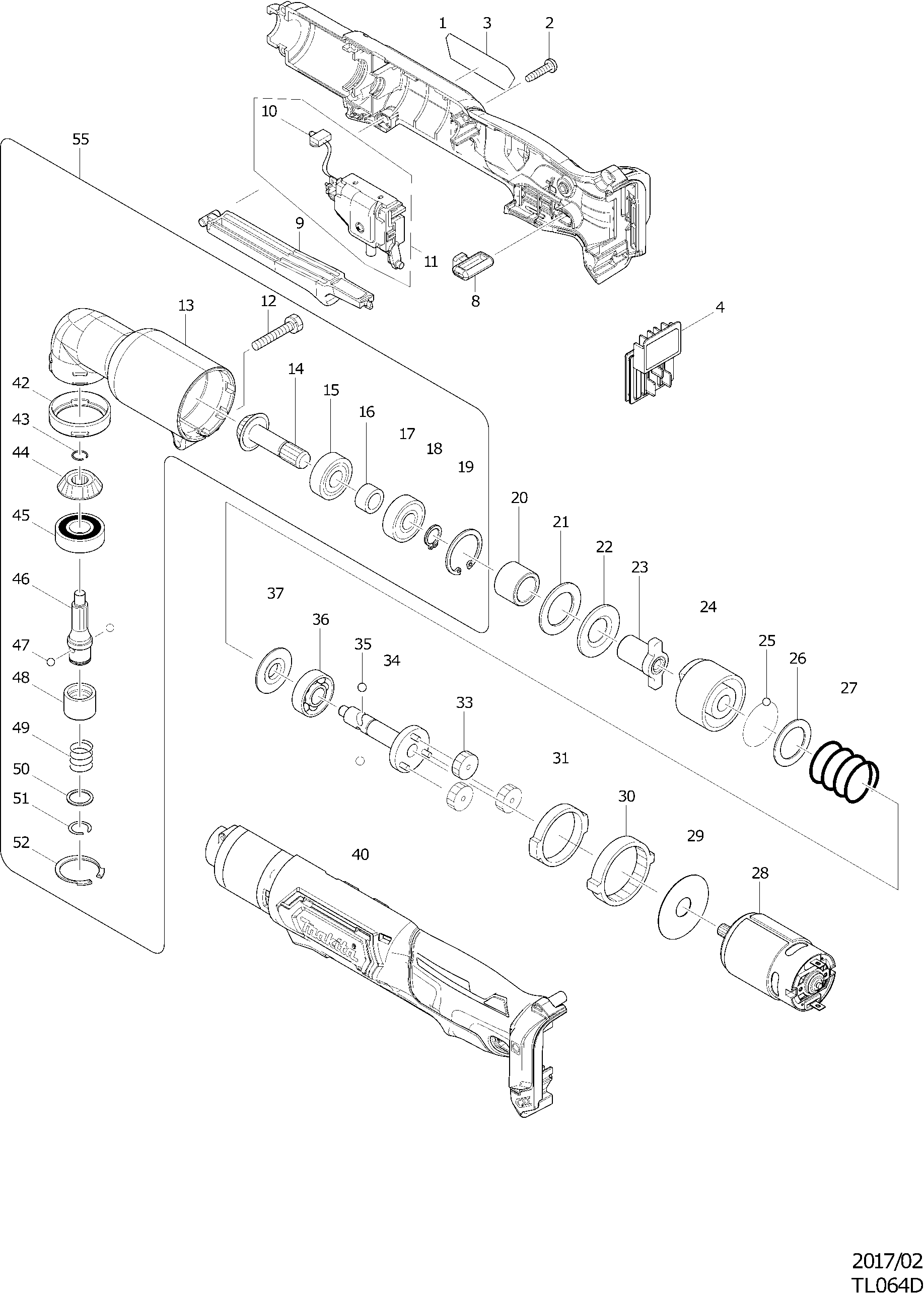

Disegni tecnici di Makita TL064D
Elenco parti di Makita TL064D
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 001 | 183G43-0 | 21.08 | 25.72 | |
| Dado di bloccaggio M4x7mm | ||||
| 001C10 | 252126-6 | 0.83 | 1.01 | |
| Vite autofilettante 3x16 | ||||
| 002 | 266130-9 | 0.83 | 1.01 | |
| Targhetta "tl064d" | ||||
| 003 | 853G87-1 | 2.71 | 3.31 | |
| Unità di connessione | ||||
| 004 | 644813-5 | 2.36 | 2.88 | |
| Testa dell'interruttore L/r | ||||
| 008 | 450126-2 | 2.48 | 3.03 | |
| Testa dell'interruttore | ||||
| 009 | 450125-4 | 3.28 | 4.00 | |
| Circuito luce TL064D | ||||
| 010 | 620690-9 | 7.22 | 8.81 | |
| Unità di interruttore | ||||
| 011 | 632K57-5 | 48.40 | 59.05 | |
| Bullone esagonale 5x30 | ||||
| 012 | 265409-5 | 1.75 | 2.14 | |
| Custodia di trasmissione | ||||
| 013 | 152461-1 | 55.41 | 67.60 | |
| Albero del ingranaggio | ||||
| 014 | 226720-0 | 20.15 | 24.58 | |
| Cuscinetto a sfere 6000zz | ||||
| 015 | 210067-2 | 1.18 | 1.44 | |
| Bus di distanza 10 Tl064D | ||||
| 016 | 257428-5 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6000zz | ||||
| 017 | 210067-2 | 1.18 | 1.44 | |
| Anello di bloccaggio S-10 | ||||
| 018 | 257408-1 | 0.83 | 1.01 | |
| Anello di blocco R-26 A | ||||
| 019 | 962105-3 | 0.83 | 1.01 | |
| Distanziale 15 Tl064D | ||||
| 020 | 257429-3 | 1.67 | 2.04 | |
| Anello di gomma 21 | ||||
| 021 | 261095-0 | 0.83 | 1.01 | |
| Rondella 15 | ||||
| 022 | 267120-5 | 3.12 | 3.81 | |
| Incudine | ||||
| 023 | 322689-7 | 31.79 | 38.78 | |
| Martello | ||||
| 024 | 322688-9 | 17.38 | 21.20 | |
| Pallina di acciaio 3.5 | ||||
| 025 | 216040-0 | 0.83 | 1.01 | |
| Rondella 20 | ||||
| 026 | 267121-3 | 0.83 | 1.01 | |
| Molla di compressione 22 | ||||
| 027 | 233107-9 | 1.67 | 2.04 | |
| MOTORE | ||||
| 028 | 629273-2 | 28.02 | 34.18 | |
| Rondella 12 | ||||
| 029 | 267053-4 | 0.83 | 1.01 | |
| Ingranaggio interno 69 | ||||
| 030 | 226280-2 | 15.60 | 19.03 | |
| Anello (Rondella) 32 | ||||
| 031 | 257187-1 | 2.71 | 3.31 | |
| Ingranaggio 29 | ||||
| 033 | 226279-7 | 3.12 | 3.81 | |
| BARRA TOMMY | ||||
| 034 | 154416-2 | 27.90 | 34.04 | |
| Pallina di acciaio 4.8 | ||||
| 035 | 216002-8 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6000zz | ||||
| 036 | 210067-2 | 1.18 | 1.44 | |
| Anello 10 | ||||
| 037 | 322719-4 | 4.45 | 5.43 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 040 | 183G43-0 | 21.08 | 25.72 | |
| Dado di bloccaggio M4x7mm | ||||
| 040C10 | 252126-6 | 0.83 | 1.01 | |
| Rondella di gomma 32 | ||||
| 042 | 424044-0 | 2.02 | 2.46 | |
| Rondella 9 A | ||||
| 043 | 231990-8 | 0.83 | 1.01 | |
| Ingranaggio 13 | ||||
| 044 | 226721-8 | 12.80 | 15.62 | |
| Cuscinetto a sfere 6001dw | ||||
| 045 | 211131-2 | 9.24 | 11.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 323920-4 | |||
| Pallina di acciaio 3.5 | ||||
| 047 | 216040-0 | 0.83 | 1.01 | |
| MANICOTTO FILETTATO | ||||
| 048 | 326997-8 | 1.39 | 1.70 | |
| Molla a compressione 13 | ||||
| 049 | 233005-7 | 0.83 | 1.01 | |
| Rondella 12 | ||||
| 050 | 267085-1 | 0.83 | 1.01 | |
| Anello di bloccaggio 11 | ||||
| 051 | 231951-8 | 0.83 | 1.01 | |
| Anello di arresto R-28 | ||||
| 052 | 962116-8 | 0.83 | 1.01 | |
| Alloggiamento anteriore completo | ||||
| 055 | 135892-9 | 118.43 | 144.48 | |
