Qui troverai tutte le parti e i disegni disponibili di “Makita TD0101F”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

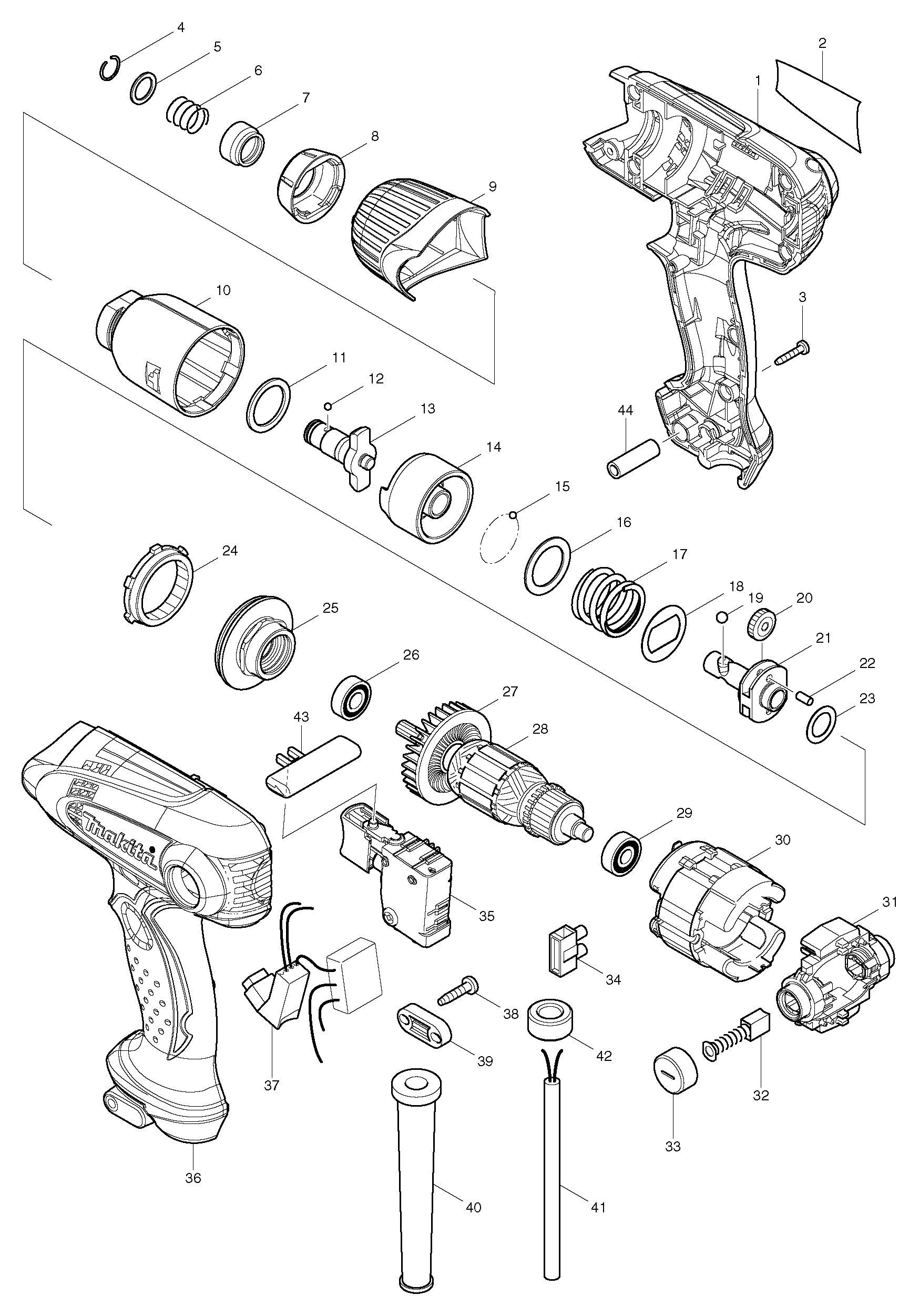

Disegni tecnici di Makita TD0101F
Elenco parti di Makita TD0101F
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Set Carter del Motore | ||||
| 001 | 188664-1 | 11.34 | 13.83 | |
| Spillo in Gomma 4 | ||||
| 001A | 263002-9 | 0.83 | 1.01 | |
| Targhetta "td0101f" | ||||
| 002 | 866417-5 | 2.71 | 3.31 | |
| Vite autofilettante 3x16 | ||||
| 003 | 266130-9 | 0.83 | 1.01 | |
| Rondella elastica 10 | ||||
| 004 | 231965-7 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 005 | 267143-3 | 0.83 | 1.01 | |
| Molla a compressione 13 | ||||
| 006 | 233005-7 | 0.83 | 1.01 | |
| Porta inserti | ||||
| 007 | 324711-6 | 1.67 | 2.04 | |
| Gomma di protezione | ||||
| 008 | 424184-4 | 1.46 | 1.78 | |
| Coperchio del corpo di colpo | ||||
| 009 | 450976-5 | 1.75 | 2.14 | |
| Custodia del martello | ||||
| 010 | 158898-0 | 7.22 | 8.81 | |
| Anello O 12,5 | ||||
| 010A | 213166-9 | 1.39 | 1.70 | |
| Rivetto 13 | ||||
| 010B | 253798-0 | 0.83 | 1.01 | |
| Scatola 12 | ||||
| 010C | 257776-2 | 2.02 | 2.46 | |
| Rivetto 20mm | ||||
| 011 | 261140-1 | 0.83 | 1.01 | |
| Pallina di acciaio 3 | ||||
| 012 | 216019-1 | 0.83 | 1.01 | |
| Incudine Td0100 A | ||||
| 013 | 326630-2 | 5.71 | 6.97 | |
| Colpitore | ||||
| 014 | 324894-2 | 8.21 | 10.02 | |
| Pallina di acciaio 3 | ||||
| 015 | 216019-1 | 0.83 | 1.01 | |
| Rivetto 20mm | ||||
| 016 | 267380-9 | 0.83 | 1.01 | |
| Molla a pressione 21 | ||||
| 017 | 234096-1 | 0.83 | 1.01 | |
| Rivetto 21mm | ||||
| 018 | 267813-4 | 0.83 | 1.01 | |
| Pallina di acciaio 4.8 | ||||
| 019 | 216002-8 | 0.83 | 1.01 | |
| Ingranaggio 17 | ||||
| 020 | 227213-0 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 021 | 324897-6 | 5.71 | 6.97 | |
| Penna 3,5mm | ||||
| 022 | 268217-3 | 0.83 | 1.01 | |
| Rondella 12 | ||||
| 023 | 253052-2 | 0.83 | 1.01 | |
| Ingranaggio 43 | ||||
| 024 | 227215-6 | 2.36 | 2.88 | |
| Alloggiamento del cuscinetto | ||||
| 025 | 158899-8 | 5.71 | 6.97 | |
| Cuscinetto a sfere 6801llb | ||||
| 025A | 210112-3 | 5.06 | 6.17 | |
| Anello O 19 | ||||
| 025B | 213325-5 | 0.83 | 1.01 | |
| Cuscinetto a sfere 698vv | ||||
| 026 | 210013-5 | 5.09 | 6.21 | |
| Girante 46 | ||||
| 027 | 240046-6 | 2.84 | 3.46 | |
| Indotto 240V | ||||
| 028 | 517659-1 | 54.30 | 66.25 | |
| Cuscinetto a sfere 607Zz A | ||||
| 029 | 211382-7 | 3.20 | 3.90 | |
| CAMPO 240V | ||||
| 030 | 635109-5 | 14.89 | 18.17 | |
| Porta armatura completa | ||||
| 031 | 638643-4 | 8.27 | 10.09 | |
| Portaspazzole di Carbone | ||||
| 031A | 643981-1 | 5.06 | 6.17 | |
| Set Spazzola CB411 RT0702C | ||||
| 032 | 195010-1 | 4.45 | 5.43 | |
| Cappuccio della spazzola | ||||
| 033 | 643928-5 | 0.83 | 1.01 | |
| Morsetto Bo4553-Bo4554 A | ||||
| 034 | 654475-1 | 0.83 | 1.01 | |
| Interruttore c3ta-2 | ||||
| 035 | 650613-3 | 15.65 | 19.09 | |
| Set Carter del Motore | ||||
| 036 | 188664-1 | 11.34 | 13.83 | |
| Spillo in Gomma 4 | ||||
| 036A | 263002-9 | 0.83 | 1.01 | |
| Circuito di luce | ||||
| 037 | 631873-6 | 9.26 | 11.30 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 038 | 266326-2 | |||
| Staffa di serraggio | ||||
| 039 | 687124-5 | 0.83 | 1.01 | |
| Passacavo 10 | ||||
| 040 | 682566-8 | 1.18 | 1.44 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 041 | 665383-1 | 10.50 | 12.81 | |
| L/r scorrimento | ||||
| 043 | 419250-0 | 0.83 | 1.01 | |
| Bus 5 | ||||
| 044 | 262560-2 | 0.83 | 1.01 | |
